Реферат



1. ГАЗОВАЯ КРИОГЕННАЯ tlAUIHНА по авт. св. № 840612, отличающаяся тем, что, с целью снижения вибрации, механизм уравновешивания сил инерции дополнительно содержит жестко связанные с шестернями диски с неуравновешенными массами, расположенными симметрично относительно оси коленчатого вала.

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(5Д F 25 В 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

10 д

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (6 ) ) 840612 (21) 3580636/23-06 (22) 20.04.83 (46) 30 10.84. Бил. У 40 (72) В.Т.Швецов (71) Омский политехнический институт (53) 621.57 (088.8) (56) 1.Авторское свидетельство СССР

9 840612, кл. F 25 В 9/00, 1981.

„„SU„„1121555 А (54 ) (57 ) 1. ГАЗОВАЯ КРИОГЕННАЯ ИАИ)ИНА по авт. св. )г 840612, о т л и— ч а ю щ а я с я тем, что, с целью снижения вибрации, механизм уравновешивания сил инерции дополнительно содержит жестко связаннне с шестернями диски с неуравновешенными массами, расположенными симметрично относительно оси коленчатого вала.

1121555

An. 2

Изобретение относится к малогабаритным газовым криогенным машинам, работающим по циклу Стирлинга и предназначенным для охлаждения элементов оптико-электронной аппаратуры.

По основному авт, св. Р 840612 из-5 вестна газовая криогенная .машина, содержащая корпус с размещенными в нем поршнями компрессора и вытеснителя, соединенными при помощи шатунов с коленчатым валом, и механизм урав- l0 новешивания сил инерции в виде связанных с корпусом центрального зубчатого колеса и взаимодействующих с ним шестерен, расположенных в плоскости, перпендикулярной оси вала, 15 причем колесо с помощью упругого элемента соединено с валом (1).

Недостатком известной газовой криогенной машины является воэможность уравновешивания только первой доминирующей гармоники, B то время как угловые колебания корпуса машины, вызванные второй гармоникой переменной составляющей реактивного момента сил, остаются неуравновешенными.

Цель изобретения — снижение вибрации путем уравновешивания измеренной составляющей реактивного момента.

Поставленная цель достигается тем, что механизм уравновешивания сил инерции дополнительно содержит жестко связанные с шестернями диски с неуравновешенными массами, распо35 ложенными симметрично относительно оси коленчатого вала.

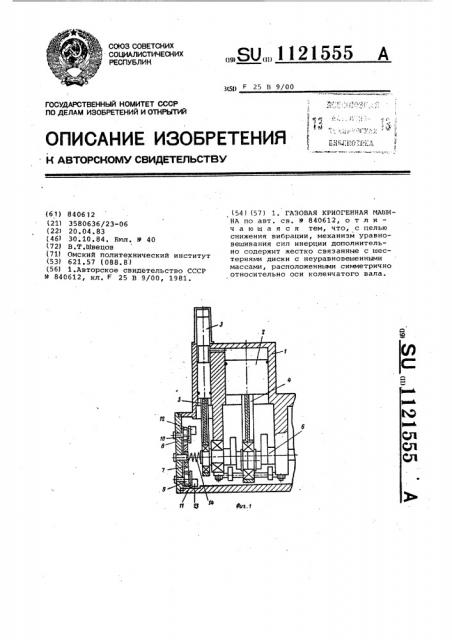

На фиг.1 схематически изображена газовая криогенная машина, общий вид,. 40 разрез; на фиг.2 — схема силового нагружения.

Газовая криогенная машина содержит корпус 1 с размещенными в нем поршнями 2 и 3 компрессора и вытеснителя, соединенными при помощи шатунов 4 и 5 с коленчатым валом 6, и механизм уравновешивания сил инерции, выполненный в виде связанных с корпусом центрального зубчатого коле)са 7 и взаимодействующих с ним шестерен 8 и 9, расположенных в плоскости, перпендикулярной оси.вала 6, причем с шестернями 8 и 9 жестко соединены диски 10 и 11 с установленными на них диаметрально противоположно по отношению друг другу и главной оси механизма неуравновешенными дополнительными массами 12 и 13, зубчатое колесо 7 с помощью упругого элемента 14 соединено с валом 6, С целью снижения вибрации путем уравновеши:алания переменной составляющей реактивного момента подбираются величины дополнительных масс 12 и 13, отыскивается их место расположения на дисках 10 и 11 между зубчатыми колесом 7, шестернями 8 и 9 таким образом, фиг.2), чтобы уравновешивающий момент был равным по величине и противоположным по направлению доминирующей гармонике переменной составляющей неуравновешенного момента.

В результате использования изобретения улучшаются эксплуатационные характеристики газовых криогенных машин и расширяется область их применения в оптико-электронных системах с повышенными требованиями к уровню вибрации.
