Устройство для контроля плотности ткани

Устройство для контроля плотности ткани

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ; ГО10ТНОСТИ ТКАНИ, содержащее установленные в направлении, перпендикулярном направлению перемещения ткани, два фотоэлектрических датчика наличия уточных нитей, первый из которых подключен к первому входу элемента ИЛИ, вторым входом связанного с выходом блока контроля последовательности импульсов, а выходом - с первыми входами блока контроля последова- . тельности импульсов и блока регистрации , второй вход которого соединен с выходом датчика длины ткани, отличающее ся тем, что, с целью повышения точности контроля за счет уменьшения влияния перекоса уточных нитей на процесс контроля, оно имеет фазовый детектор и фазосдвигающий элемент, при этом входы фазового детектора подключень к выходам соответственно первого фотоэлектрического датчика наличия уточных нитей и фазосдвигающего элемента , выход которого дополнительно связан с вторым входом блока контроля § последовательности импульсов, а вхо (Л С ды фазосдвигающего элемента соединены с выходами соответственно фазового детектора и второго фотоэлектрического датчика наличия уточных нитей.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

69) (И) з(50 С 01 N 9/24 D 03 J 1/20 %

% з

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И 01ЯРЫТИЙ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3579120/28-12 (22) 1 5. 04. 83 (46) 30.10.84. Бюл. У 40 (72) А.В. Победимский, А-.В. Пруднов и А.П. Бурков (71) Ивановский ордена "Знак Почета" энергетический институт им.В.И.Ленина (53) 677. 057. 7 (088, 8) (56) 1. Авторское свидетельство СССР

9 1059487, кл. G 01 N 9/24, 1982. (54) (57) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ

ППОТНОСТИ ТКАНИ, содержащее установленные в направлении, перпендикулярном направлению перемещения ткани, два фотоэлектрических датчика наличия уточных нитей, первый из которых подключен к первому входу элемента

ИЛИ, вторым входом связанного с выходом блока контроля последовательности импульсов, а выходом — с первы\ ми входами блока контроля последова- . тельности импульсов и блока регистрации, второй вход которого соединен с выходом датчика дпины ткани, о т л и ч а ю щ е е с я тем, что, с целью повышения точности контроля за счет уменьшения влияния перекоса уточных нитей на процесс контроля, оно имеет фазовый детектор и фазосдвигающий элемент, при этом входы фазового детектора подключены к выходам соответственно первого фотоэлектрического датчика наличия уточных нитей и фазосдвигающего элемента, выход которого дополнительно связан с вторым входом блока контроля последовательности импульсов, а входы фазосдвигающего элемента соединены с выходами соответственно фазового детектора и второго фотоэлектрического датчика наличия уточных нитей.

1121601

Изобретение относится к текстильной промышленности, а именно к устрой»ствам для контроля плотности ткани.

Из ве стно устройство для контроля плотности ткани, содержащее установленные в направлении, перпендикулярном направлению перемещения ткани, два фотоэлектрических датчика наличия уточных нитей, первый из которых подключен к первому входу элемен- !О та ИЛИ,. вторым входом связанного с выходом блока контроля последовательности импульсов, а выходом — с первыми входами блока контроля последовательности импульсов и блока реги- !5 страции, второй вход которого соединен с выходом датчика длины ткани .)1).

Недостаток известного устройства невысокая точность контроля из-за перекоса уточных нитей в ткани.

Цель изобретения — повышение точности контроля за счет уменьшения влияния перекоса уточных нитей,на процесс контроля. 25

Поставленная цель достигается тем,, что известное устройство, содержащее установленные в направлении, перпендикулярном направлению перемещения ткани, два фотоэлектрических датчика наличия уточных нитей, первый из которых подключен к первому входу элемента ИПИ, вторым входом связанного с выходом блока контроля последова" тельности импульсов, а выходом — с

35 первыми входами блока контроля последовательности импульсов и блока ре-. гистрации, второй вход которого соединен с выходом датчика длины ткани, имеет фазовый детектор и фазосдвигаю»

«40 щий элемент, при этом входы фазового детектора подключены к выходам соответственно первого фотоэлектрического датчика наличия уточных нитей и фазо45 сдвигающего элемента, выход которого дополнительно связан с вторым входом блока контроля последовательности импульсов ° а входы фазосдвигающего элемента соединены с выходами соответственно фазового детектора и вто50 рого фотоэлектрического датчика наличия уточных нитей.

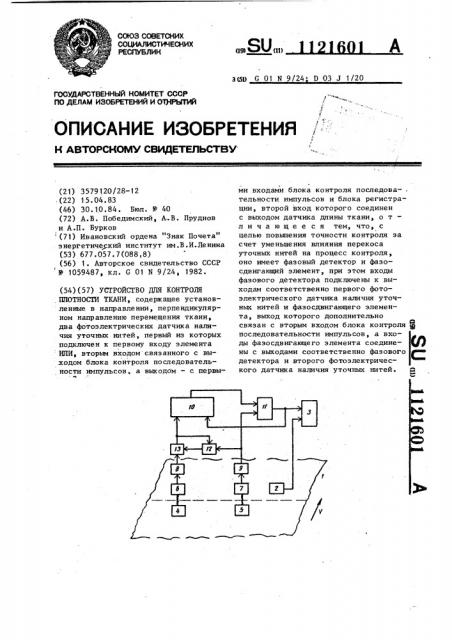

На чертеже представлена блок-схема устройства. 55

Длина ткани I контролируется дат чиком 2 длины ткани, связанным с блоком 3 регистрации. Фотоэлектрические датчики наличия уточных нитей, состоящие соответственно из излучателей

4 и 5 и приемников 6 и 7 излучения, подключены соответственно к входам формирователей 8 и 9 импульсов. Устройство содержит блок 10 контроля последовательности импульсов, элемент

ИЛИ 1 фазовый детектор 12 и фазосдвигающий элемент 13. При этом, выход формирователя 8 связан с первым входом фазосдвигающего элемента

13, выходом подключенного к первому входу детектора 12 и к первому входу блока 10. Входы элемента ИПИ 11 соединены с выходами блока 10 и формирователя 9, который также подключен к второму входу детектора 12. Выход элемента ИЛИ 11 связан с вторыми входами блоков 3 и 10, а выход детектора 12 соединен с вторым входом фазосдвигающего элемента 13.

Устройство работает следующим образом.

При движении текстильного материала 1 потоки излучения от излуча- телей 4 и 5 ° модулированные нитями, попадают на приемники излучения 6 и

7, выходы которых подключены к формирователям 8 и 9 импульсов. Для анализа вырабатываемых импульсов служат блок 10 контроля последовательности импульсов и элемент ИЛИ 1

При правильном счете уточных нитей. импульсы, поступающие на вход блока

10 чередуются. и на его выходе сохра1 няется логический нуль. Если очередная нить не зарегистрирована прием" пиком излучения 7 то чередование импульсов будет нарушено и блок 10 выдает дополнительный импульс, в ре-, .зультате чего пропущенная нить будет зарегистрирована. Фазовый детектор

12 сравнивает фазу импульсов, поступающих с приемника 7 излучения и с выхода фазосдвигающего элемента 13, и подцерживает рассогласование по фазе таким образом, чтобы сигнал на выходе фазосдвигающего элемента 13 отличался по фазе от сигнала, поступающего с выхода приемника излучения 7, например, на четверть периода, В этом случае устройство будет правильно работать ° Независимо от взаимного положения нитей в точках измерения, т.е. возникает возможность при1121601

Составитель Б. Кисин

Редактор М. Дыпын Техред Т,Маточка Корректор B.Ãèðíÿê

Заказ.7973/34 Тираж 822 Подпис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб ., д. 4/5

Филиал ППП "Патент", r Ужгород, ул. Проектная, 4 менения устройства для контроля плотности тканей, имеют{их перекос уточных нитей.

Использование изобретения позв7ИИет повысить точность контроля плотности вырабатываемой ткани.
