Акустическое устройство корреляционной обработки информации

Акустическое устройство корреляционной обработки информации

Иллюстрации

Показать все

Реферат



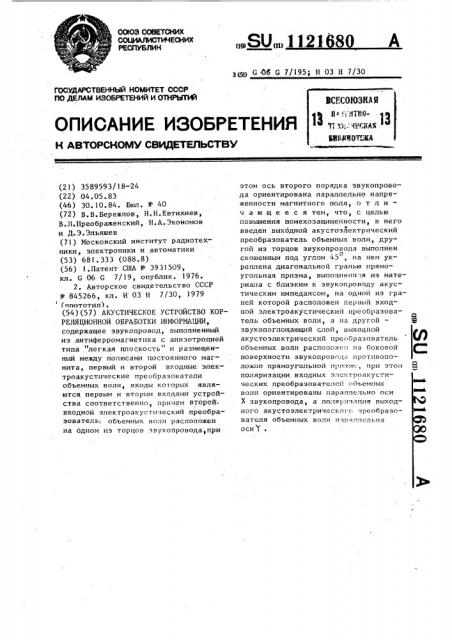

АКУСТИЧЕСКОЕ УСТРОЙСТВО КОРРЕЛЯЦИОННОЙ ОБРАБОТКИ ИНФОРМАЦИИ, содержащее звукопровод, выполненный из антиферромагнетика с анизотропией типа легкая плоскость и размещенный между полюсами постоянного магнита , первый и второй входные электроакустические преобразователи объемных волн, входы которых являются первым и вторым входами устройства соответственно, причем второйвходной электроакустический преобразователь: объемных волн расположен на одном из торцов звукопровода,при этом ось второго порядка звукопровода ориентирована параллельно напряженности магнитного поля, отличающееся тем, что, с целью повьпиения помехозащищенности, в него введен выходной акустоэлектрический преобразователь объемных волн, другой из торцов звукопровода выполнен, скошенным под углом 45, на нем укреплена диагональной гранью прямоугольная призма, выполнепн.-.я из материала с близким к звукопроводу акустическим импедансом, па одной из граней которой расположен первый входной электроакустический преобразователь объемных волн, а на другой звукопоглощающий слой, выходной (Л акустоэлектрический преобразователь объемных волн расположен на боковой поверхности звукопровода противоположно прямоугольной призме, при этом поляризации входных электроакустических преобразователей объемных волн ориентированы параллельно оси ю X звукопровода, а поляризация выходного акустоэлектрического преобразоО5 вателя объемных волн параллельна осиУ . 00

1 1121

Изобретение относится к корреляционной обработке сигналов и может быть использовано в радиолокации,системах .связи, измерительной и другой аппаратуре

Известно пассивйое устройство корреляционной обработки сигналов, содержащее два входных преобразователя поверхностных акустических волн (ПАВ)и выходную пластину связи, рас- 10 положенных на поверхности пьезоэлектрической подложки (lj . Устройство использует эффект нелинейного взаимодействия двух ПАН.

Одним из основных технических параметров акустических корреляционных устройств является размерный коэффи..циент, называемый внешним билинейным фактором ипи фактором качества р3

Свне = «О Р(Ыб /м Вт) или ((Бм), Р1 2

Э где Р— электрическая мощность выход3

Ъ Э ного сигнала свертки, Р„, P " электрическая мощность входных сйгналов. 25

Недостатком пассивных устройств на

ПАВ является низкий фактор качества, составляющий (" 70) — (- 90) дБм.

Это приводит к уменьшению соотношения сигнал/шум на выходе устройства и, 50 следовательно, понижает. помехозащищенность. Кроме того, устройство характеризуется сложной прецизионной в технологией изготовления и высоким уровнем паразитных сигналов, вызван- 35 ным многократным отражением акустических волн от металлических -электродов.

Наиболее близким к предлагаемому, по технической сущности и достигаемо-40 му результату является устройство, содержащее звукопровод, выполненный из антиферромагнетика с анизотропией типа "легкая плоскость" и размещенный между полюсами постоянного магии.45 та, первый и второй входные .электроакустические преобразователи объемных волн, входы которых являются первым и вторым входами устройства соответственно, причем второй электроакусти- 50 ческий преобразователь расположен на одном,из торцов эвукопровода, при этом ось второго порядка звукопровода ори:ентирована параллельно напряженности магнитного поля (2), Устройство ис- 55 пользует эффект нелинейного-взаимодействия двух объемных акустических волн, вызывающий колебания намагни680 1 ченности на суммарной частоте, регистрируемые при помощи катушки индуктивности.

Недостатком известного устройства является низкая помехозащищенность от электромагнитных помех, обусловленная наличием катушки индуктивности и низким фактором качества, не превышающим — 50 дБм.

Целью изобретения является повышение помехозащищенности.

Поставленная цель достигается тем, что в устройство, содержащее звукопровод, выполненный из антиферромагнетика с анизотропией типа легкая плоскость" и размещенный между полюсами постоянного магнита, первый и второй входные электроакустические преобразователи объемных волн, входы которых являются первым и вторым входами устройства соответственно, причем второй входной электроакустический преобразователь объемных волн расположен на одном из торцов звукопровода, при этом ось второго порядка звукопровода ориентирована параллельно напряженности магнитного поля,введен выходной акустоэлектрическнй преобразователь объемных волн, другой из торцов звукопровода выполнен скоо шенным под углом 45, на нем укреплена диагональной гранью прямоугольная призма, выполненная из материала с близким к звукопроводу акустическим импедансом, на одной из граней которой расположен первый входной электроакустический преобразователь объемных волн, а на другой — звукопоглощающий слой, выходной акустоэлектрический преобразователь объемных волн расположен на боковой поверхности звукопровода противоположно прямоугольной призме, при этом поляризации входных электроакустических преобразователей объемных волн ориентированы параллельно оси 1(звукопровода, а поляризация выходного акустоэлектрического преобразователя объемных волн параллельна оси Ч.

На чертеже представлена схема предлагаемого устройства.

В магнитном поле размещены первый

1 и второй 2 входные электроакустические преобразователи объемных волн, выходной акустоэлектрический преобразователь 3 объемных волн,расположенные на звукопроводе 4. Также на эвукопроводе 4 укреплена прямо3 1

;угольнаяпризма 5 с звукопоглощающим слоем 6. Магнитное поле создается с помощью постоянного магнита 7.Направление внешнего магнитного поля выбирается параллельным оси второго порядка эвукопровода Х, распространение звука происходит вдоль оси Е.

Устройство работает следующим образом.

Сигналы S<(t) и S<(t), корреляционную функцию которых необходимо получить, подают на входные электроакустические преобразователи объемных волн на частотах (81è Ыг Возбужденные звуковые волны распространяются навстречу друг пругу с волновыми векторами К1 и К соответственно. Звуковая волна 81(С) частично отражается от поверхности призмы

5 и поглощается в слое 6, а прошедшая волна распространяется в звукопроводе 4. Нелинейное взаимодействие двух акустических волн с поляризацией, параллельной оси Х звукопровода, из-за сильного взаимного влияния упругой и магнитной подсистем ведет к

121680 4 эффективной генерации волны с частотой И = Qi + Qg волновым вектором

K> = К, + К и поляризацией, параллельной оси У. Генерируется волна, отражаясь от поверхности призмы, регистрируется акустоэлектрическим преобразователем 3. Огибающая принимаемого сигнала представляет собой функ- цию свертки огибающих входных сигна-:

10 лов.

Предлагаемое устройство обладает повышенной помехозащищенностью эа счет отсутствия катушки индуктивности, подверженной сильному влиянию внешних электромагнитных полей, и более высоким фактором качества (С д,„= — 30 дБм), позволяет o6pa- батывать радиосигналы, частоты которых отличаются более чем в 10 pas

20 43) (базовый объект: — l,l; предлагаемое .

G, устройство: — 10 — 12) а также ха ыг рактеризуется более широкий диапазоном управления частотами обрабатывае25 мых сигналов внешним магнитным полем. щщдщ1 3акав 7983/38 Ти аж 698 Подписное
