Реферат



УЛЬТРАЗВУКОВОЙ ГЕНЕРАТОР, содержащий автогенератор, выходной усилитель, выполненный в виде моста, каждая ветвь которого содержит последовательно соединенные транзистор и диод, в одну диагональ которого включена нагрузка, к другой его диагонали подключен источник питания, а также трансформатор, первичная обмотка которого подключена к выходу автогенератора , а две вторичные обмотки включены между базами и змиттерами соответствующих транзисторов, и источник подмагничивания, отличающийся тем, что, с целью повьшения КПД, нагрузка выполнена в виде магнитострикционного преобрат зователя, а источник подмагничивания включен в диагональ моста последовательно с магнитострикционным преобразователем . N5 vj

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Н 03 В зов

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР . ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

OllHCAHHE ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3322482/18-09 (22) 13.Q7.81 (46) 30.10.84. Бюл. Ф 40 (72) Б.П. Рязанов, И.Д. Быстрова, В.Д. Харламенков и В.В. Федорченко (71) Смоленский филиал Иосковского ордена Ленина и ордена Октябрьской

Революции энергетического института и Рославльский завод алмазного инструмента (53) 621.373.42(088,8) (56) 1. Авторское свидетельство СССР

В 115906, кл. В 06 В 1/08, 1957.

2. Авторское свидетельство СССР

У 150146, кл. Н 03 К 17/18, 1961 (прототип). (54) (57) УЛЬТРАЗВУКОВОЙ ГЕНЕРАТОР, содержащий автогенератор, выходной усилитель, выполненный в виде моста, каждая ветвь которого содержит последовательно соединенные транзистор и диод, в одну диагональ которого включена нагрузка, к другой его диагонали подключен источник питания, а так" же трансформатор, первичная обмотка которого подключена к выходу автогенератора, а две вторичные обмотки включены между базами и эмиттерами соответствующих транзисторов, и источник подмагничивания, о т л ич а ю шийся тем, что, с целью повыщения КПД, нагрузка выполнена в виде магнитострикционного преобразователя, а источник подмагничивания включен в диагональ моста последовательно с магнитострикционным преобразователем.

1121771

Составитель Н. Чеканова

Редактор И. Ковальчук Техред Ж.Кастелевич

Корректор В. Гирняк

° »

Заказ 7996/43

Тираж 861 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", Изобретение относится к ультразвуковой технике, в частности к генераторам питания ультразвуковых излучателей.

Известен генератор, содержащий маломощный автогенератор, вйходной усилитель, источник подмагничивания и источник питания

Однако в выходном усилителе используется схема сложения постоянно- 1О

ro и переменного токов, вследствие чего известный генератор имеет недостаточно высокие KIQ и надежность.

Наиболее близким по технической сущности к предлагаемому является ультразвуковой генератор, содержаций автогенератор, выходной усилитель, выполненный в виде моста, каждая ветвь которого содержит последовательно соединенные транзистор и диод, 2п в одну диагональ которого включена нагрузка, а к другой подключен источник питания, а также трансформатор, первичная обмотка которого подключена к выходу автогенератора, а 25 две вторичные включены между базами и эмиттерами соответствующих .транзисторов, и источник подмагничивания 2, .Однако в известном ультразвуковом генераторе недостаточно высокий КПД.

Цель изобретения — повышение КПД.

Поставленная цель достигается тем, что в ультразвуковом генераторе, со держащем автогенератор, выходной усилитель, выполненный в виде моста, каждая ветвь которого содержит последовательно соединенные транзистор и диод, в одну диагональ которого включена нагрузка, а к другой его диагонали подключен источник питания, а 4О также трансформатор, первичная обмотка которого подключена к выходу автогенератора, а две вторичные обмотки включены между базами и эмиттерами соответствующих транзисторов, и ис- 45 точник подмагничивания, нагрузка выполнена в виде магнитострикционного преобразователя, а источник подмагничивания включен в диагональ моста последовательно с магнитострикционным преобразователем.

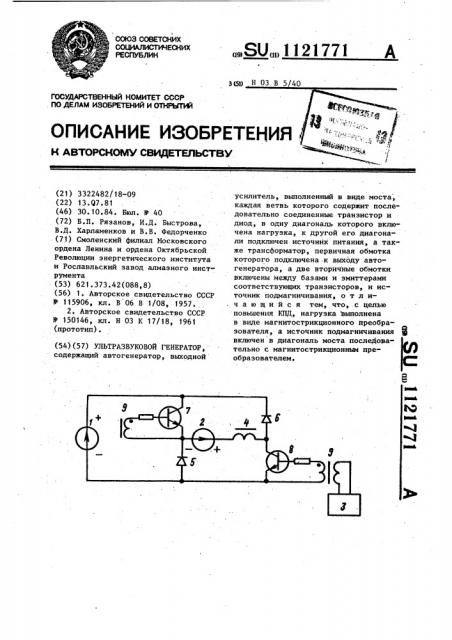

На чертеже изображена принципиальная электрическая схема ультразвукового генератора.

Ультразвуковой генератор содержит источник 1 питания, источник 2 подмагничивания, автогенератор 3, магнитострикционный преобразователь 4, диоды 5 и 6, транзисторы 7 и 8 и трансформатор 9.

Ультразвуковой генератор работает следующим образом.

Выходным сигналом автогенератора

3 через трансформатор 9 транзисторы

7 и 8 в один полупериод заперты, а в другой — открыты. За счет этого магнитострикционный преобразователь

4 в один полупериод подключен на разность напряжений источника 1 питания и источника 2 подмагничивания, а в другой — на их сумму. Так как напряжение источника 1 питания больше напряжения источника 2 подмагничивания, то ток в .магнитрстрикционном преобразователе 4 может только пульсировать. При подключении магнитострикционного преобразователя 4 на сумму напряжений ток протекает по цепи: источник 1 питания, транзистор

7, источник 2 подмагничивания, магнитострикционный преобразователь 4, транзистор 8 и источник 1 питания.

При подключении магнитострикционного преобразователя 4 .на разность напряжений ток протекает по цепи: магнитострикционный преобразователь 4,,диод 6, источник 1 питания, диод 5, источник 2 подмагничивания и магнитострикционный преобразователь 4.

Коэффициент полезного действия возрастает за счет устранения сквозных токов выходного усилителя. Кроме того, повышается надежность за счет устранения возможности возникновения в магнитострикционном преобразователе механических колебаний. удвоенной частоты при случайном отключении источника подмагничивания. г. Ужгород, ул. Проектная, 4
