Реферат



1. ЗАХВАТНО-СРЕЗАЩЕЕ УСТРОЙСТВО ЛЕСОЗАГОТОВИТЕЛЬНОЙ МАПМНЫ, содержащее рабочую головку, на корпусе которой смонтированы пильный аппарат, захват, опорная призма и расположенный вьше опорной призмы упор,- отличающееся тем, что, с целью улучшения работоспособности и повышения эффективности использования устройства путем уменьшения времени рабочего цикла, оно снабжено жестко смонтированным на упоре фиксирующим элементом дугообразной формы.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Зш А 01 G ?3/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

l10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3608487/29-15 (22) 18.04.83 (46) 07.11.84. Бюл. Ф 41 (72) В.Б.Федченко, В.Ф.Кушляев, И.П.Савин и В.А.Проскуряков (71) Ленинградская ордена Ленина лесотехническая академия им.С.N.Кирова (53) 634.0.36(088.8) (56) 1. Авторское свидетельство СССР

N - 625660, кл. А 01 С 23/08, 1977.

2. Кушляев В.Ф. Лесозаготовительные машины манипуляторного типа. М., "Лесная промьпппенность", 1981, с. 178, рис. 56 (е) .

„,SU„„1122269 A (54) (57) 1. ЗАХВАТНО-СРЕЗАН)ЩЕЕ УСТРОЙСТВО ЛЕСОЗАГОТОВИТЕЛЬНОЙ МАШИНЫ, .содержащее рабочую головку, на корпусе которой смонтированы пильный аппарат, захват, опорная призма и расположенный выше опорной призмы упор; о т л и ч а ю щ е е с я тем, что, с целью улучшения работоспособности и повышения эффективности использования устройства путем уменьшения времени рабочего цикла, оно снабжено жестко смонтированным на упоре фиксирующим элементом дугообразной формы.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что ширина фиксирующего элемента составляет

0,4-0,9 расстояния между осями поворота зажимных рычагов захвата, а

1122?69 дугообразные концы Фиксирующего элемента выступают перед наиболее вог- нутой частью опорной призмы на расстояние О, 1-0,3 длины зажимных рычагов.

Изобретение отночится к захватносрезающим устройствам лесозаготовительных машин и может быть использовано в лесной промьппленности.

Известны захватно-срезающие устрбйства лесозаготовительных машин, содержащие-рабочую головку, на корпусе которой смонтированы пильный аппарат, захват, опорная призма и расположенный выше опорной призмы упор (13 и Сг3.

Недостатком известных конструкций является то, что их упоры работают только во время выполнения операции валки, что нескольки снижает их функциональные возможности.

Цель изобретения — улучшение работоспособности и повышение эффективности использования устройства путем ,уменьшения времени рабочего цикла.

Поставленная цель достигается тем, что устройство, содержащее рабочую головку, на корпусе;,которой смонтированы пильный аппарат, захват, опорная призма и расположенный выше опорной призмы упор, снабжено жестко смонтированным на упоре -фиксирующим элементом дугообразной формы.

Ширина фиксирующего элемента составляет .0,4-0,9 расстояния между ося.ми поворота зажимных рычагов захвата, а дугообразные концы фиксирующего элемента выступают перед наиболее вогнутой чЮстью опорной призмы на расстояние О, 1-0,3 длины зажимных рычагов.

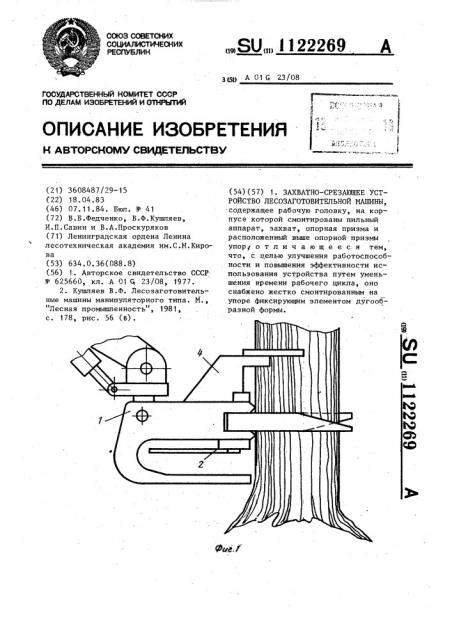

На фиг. 1 изображено захватно-среэающее устройство лесозаготовительной машины, вид сбоку; на фиг. 2— то же, вид сверху..2

Захватно-срезающее устройство лесозаготовительной машины содержит рабочую головку, на корпусе 1 которой смонтированы пильный аппарат 2, захват 3, опорная призма 4 и расположенный выше опорной призмы уттор 5. Упор

5 снабжен неподвижно закрепленным фиксирующим элементом 6 дугообразной формы, ширина которого составляет 0,4-0,9 расстояния между осями 7 поворота зажимных рычагов захвата, а дугообразные концы фиксирующего элемента выступают перед наиболее вогнутой частью опорной призмы на

15 расстояние О, 1-0 3 длины зажимных рычагов.

Захватно-срезающее устройство с фиксирубщим элементом дугообразной формы работает следующим образом.

Оператор наводит стрелу лесозаго— товительной машины с захватно-срезающим устройством на срезаемое дерево, при этом захваты раскрыты. В тот мо-:

2S мент, когда дерево находится внутри захватно-срезающего устройства, происходит касание деревца опорной призмой и какой-либо стороной фиксирующего элемента. Оператор далее прижиЗ0 мает захватно-срезающее устройство к дереву и оно с помощью опорной призмы и фиксирующего элемента дугообразной формы самоцентрируется в нем, т.е. уменьшается время наводки

35 захватно-срезающего устройства на дерево. Причем дерево всегда после его зажима захватами оказывается по оси симметрии захватно-срезающего устройства, что исключает большие сколы деревьев при валке.

1122269
