Реферат



УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ДЕТАЛЕЙ, выполненное в виде по19 57 L Г Ч лого цилиндрического корпуса с размещенным в нем поворотным элементом, соеди .ненным с фиксирующими пластинами, установленными в радиальных пазах корпуса с возможностью перемещения, отличающееся тем, что, с целью упрощения конструкции, фиксирующие пластины выполнены со скосами , шарнирно установлены относительно поворотного элемента и подпружинены относительно корпуса, при этом верхняя горизонтальная стенка каждого паза выполнена со скосом и предназначена для взаимодействия со скосом фиксирующей пластины, а углы скосов стенок пазов корпуса и фиксирующих пластин равны углу самоторможения . (Л i го to 4ib О) П 00 Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ.

РЕСПУБЛИК

ЗШ В 23 300

-,13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 9 У 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3592518/25-08 (22) 17.05.83 (46) 07.11.84. Бюл. № 41 (72) Н. А..Зайцев (71) Харьковский ордена Ленина, ордена

Октябрьской Революции и ордена Трудового Красного Знамени моторостроительный завод «Серп и Молот» (53) 62-229.329 (088.8) (56) 1. Авторское свидетельство СССР № 310779, кл. В 23 Q 3/06, 1970.

2. Авторское свидетельство СССР № 897465, кл. В 23 Q 3/00, 1980 (прототип) . (54) (57) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ДЕТАЛЕЙ, выполненное в виде по.,SU„„1122468 A лого цилиндрического корпуса с размещенным в нем поворотным элементом, соеди.ненным с фиксирующими пластинами, установленными в радиальных пазах корпуса с возможностью перемещения, отличающееся тем, что, с целью упрощения конструкции, фиксирующие пластины выполнены со скосами, шарнирно установлены относительно поворотного элемента и подпружинены относительно корпуса, при этом верхняя горизонтальная стенка каждого паза выполнена со скосом и предназначена для взаимодействия со скосом фиксирующей пластины, а углы скосов стенок пазов корпуса и фиксирующих пластин равны углу самоторможения.

1122468

Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления, например, листовых деталей с отверстиями.

Известно устройство для закрепления деталей, выполненное в виде корпуса, в котором размещен зажимной механизм 11).

Недостатком указанного устройства является невозможность закрепления листовых деталей.

Наиболее близким к изобретению является устройство для закрепления деталей, выполненное в виде полого цилиндрического корпуса с размещенным в нем поворотным элементом, соединенным с фиксирующими пластинами, установленными в радиальных пазах корпуса с возможностью перемещения (2).

Недостатком известного устройства является сложность конструкции.

Цель изобретения — упрощение конструкции.

Указанная цель достигается тем, что в устройстве для закрепления деталей, выполненном в виде полого цилиндрического корпуса с размещенным в нем поворотным элементом, соединенным с фиксирующими плас тинами, установленными в радиальных пазах корпуса с, возможностью перемещения фиксирующие пластины выполнены со скосами, шарнирно установлены относительно поворотного элемента и подпружинены относительно корпуса, при этом верхняя горизонтальная стенка каждого паза выполнена со скосом и предназначена для взаимодействия со скосом фиксирующей пластины, а углы скосов стенок пазов корпуса и фиксирующих пластин равны углу самоторможения.

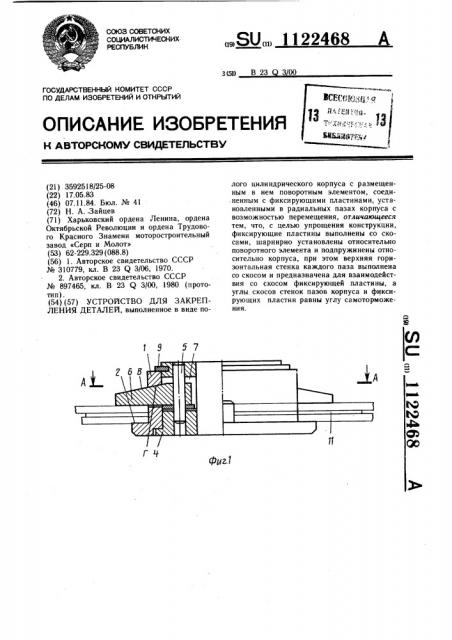

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 — разрез А — А на фиг. l в рабочем положении фиксирующих пластин; на фиг. 3 — то же, в исходном положении фиксирующих пластин; на фиг. 4 — разрез Б — Б на фиг. 3.

Устройство для закрепления деталей состоит из полого центрирующего корпуса

1 с опорным буртом 2 и сквозными радиальными пазами 3 и установленного в нем с возможностью поворота полого стержня 4, 1 отверстие которого выполнено под ключ. Со стержнем 4 шарнирно посредством осей 5 соединены фиксирующие пластины 6, выполненные со скошенными под угдом o( равным углу самоторможения, скосами В, взаимодействующими с аналогично выполненными верхними горизонтальными стенками Г радиальных пазов 3 корпуса 1. В стержне 4 выполнены пазы 7, в которых разме5 щаются в исходном положении подпружиненные в осевом направлении относительно корпуса 1 посредством пласти нчатых Ilpyжин 8 фиксирующие пластины 6.

В верхней части стержня 4 выполнена

10 также канавка для установки стопорного кольца 9. Н аопорном бурте 2 корпуса 1 размещен фиксирующий палец 10, вводимый в одно из отверстий соединяемых деталей 11. Перед закреплением деталей 11 устройство устанавливают на поворотный

5 ключ сборочного приспособления (не показан), выполненный по форме отверстия стержня 4. Фиксирующие пластины 6 при этом размещены полностью в пазах 7 стержня 4 в полости центрирующего корпуса 1.

После установки закрепляемых деталей

11 через центральное отверстие на опорный бурт 2 корпуса 1 и ориентировки их в заданном положении посредством пальца 10, 25

50 вводимого в одно из других отверстий деталей 11, производят поворот ключа сборочного приспособления против часовой стрелки (или соответственно пакета деталей с корпусом 1 относительно неподвижного коль ца ключа по часовой стрелке).

При повороте стержня 4 происходит выдвижение пластин 6 из корпуса l, которые, взаимодействуя скосами В с аналогичными скосами Г пазов 3, сжимают пружины 8 и прижимают закрепляемые детали 11 к опорному бурту 2.

В собранном виде устройство вместе с деталями 11 снимается с ключа сборочного приспособления и складируется перед механической обработкой пакета деталей на вертикально расположенном штыре накопителя.

После механической обработки пакета деталей путем поворота ключа сборочного приспособления по часовой стрелке (или соответственно пакета деталей против часовой стрелки) производят поворот стержня 4 в противоположную зажиму сторону. При этом фиксирующие пластины 6 входят в полость корпуса 1 и освобождают устройство от собираемых деталей 11.

Благодаря такому выполнению устройства упрощается его конструкция, повышается производительность и улучшаются условия для складирования пакетов закрепляемых деталей.

1122468

Я-Я

Фиг. 2

Фиг. 5 о-б
