Носовая оконечность судна ледового плавания

Носовая оконечность судна ледового плавания

Иллюстрации

Показать все

Реферат



НОСОВАЯ ОКОНЕЧНОСТЬ СУДНА ЛЕДОВОГО ПЛАВАНИЯ, содержащая ледоразрушающую наделку, расположенную в подводной части судна и выполненную в поперечном сечении в виде клина, имеющего по всему периметру режуще-скалывающую грань, отличающаяся тем, что, с целью повышения эффективности разрущения ледяного покрова, наделка в районе носового заострения выполнена по ширине в плане, соответствующей щирине судна, и расположена параллельно его основной плоскости.

4- СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

-ф РЕСПУБЛИК (- % ф- .

ÄÄSUÄÄ 1122549 з(51) В 63 В 35/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOtAY СВИДЕТЕЛЬСТВУ

ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

: ) ) ),! .) ()7,.27-11

28. () 3. 83

))7.1 .84. Бюл. № 41 !

) 11. . Храпатый и В. A. Ваонен

i ),1а. ьневосточный ордена Трудового

Ь.)нн но о циамеHH f10 1HTExH!i i< i iiÉ

Ь. В. Куйбышева (> ".I. 24.791 (088.8) (: I:Авторское свидетельство СССР !

)и,:883, кл. В 63 В 35/08, .)81 (прон i IIII) . (54) (57) НОСОВАЯ ОКОНЕЧНОСТЬ СУДНЛ ЛЕДОВОГО Г1ЛАВАНИЯ, содержащая ледоразрушающую наделку, расположенную в подводной части судна и выполненную в поперечном сечении в виде клина, имеющего по всему периметру режуще-скалывающую грань, отличающаяся тем, что, с целью повышения эффективности разрушения ледяного покрова, наделка в районе носового заострения выполнена по ширине в плане, соответствующей ширине судна, и расположена параллельно его основной плоскости.

1122549

Изобретение относится к судостроению, в частности к конструкциям носовой оконечности судов ледового плавания.

Известна носовая оконечность судна ледового плавания, содержащая ледоразрушающую наделку, расположенную в подводной части судна и выполненную в поперечном сечении в виде клина, имеющего по всему периметру режуще-скалывающую грань 11) .

Однако в известном устройстве, в силу относительно малой высоты выступов наблюдается местный скол кромки льда, который сопровождается образованием мелкобитого льда, заполняющего под давлением промежутки между выступами и сводящими на нет действие профилированного ледового пояса. К тому же угол наклона балок мал для того, чтобы разрушить ледяной покров от изгиба. Конструкция судна приводит к быстрому образованию спрессованного и прилипшего льда и появлению ледяной подушки, увеличивающей трение и приводящей к заклиниванию судна.

Цель изобретения — повышение эффективности разрушения ледяного покрова.

Для достижения этой цели в носовой оконечности судна ледового плавания, содержащей ледоразрушающую наделку, расположенную в подводной части судна и выполненную в поперечном сечении в виде клина, имеющего по всему периметру режуще-скалывающую грань, наделка в районе носового заострения выполнена по ширине в плане, соответствующей ширине судна и расположена параллельно его основной плоскости.

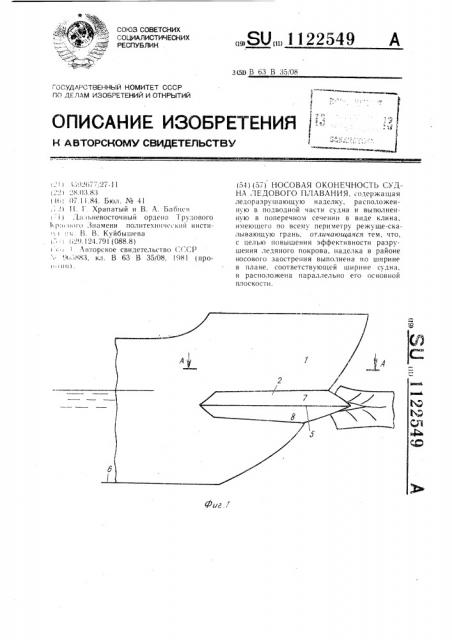

На фиг. 1 изображена носовая оконечность судна, боковой вид; на фиг. 2 разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2; на фиг. 4 — разрез

 — В на фиг. 2.

Носовая оконечность 1 судна снабжена ледоразрушающей наделкой 2, прикрепленной к подводной части судна, параллельной его основной плоскости по всей длине носового заострения по левому 3 и правому 4 бортам и выполненной в поперечной сечении в виде клина. Наделка в пределах носового заострения выполнена по ширине судна в плане и по всей длине снабжена режущескалывающей гранью 5, также параллельной основной плоскости 6 судна.

Ледоразрушающая наделка сварена из толстолистовой стали с верхней 7 и ниж20 ней 8 плоскостями, образующими в поперечном сечении треугольник с углом 60 у внешней кромки, расщепляющей и скалывающей ледяной покров 9.

В месте сопряжения ледоразрушающей наделки с корпусом судна предусматривается установка усиленных конструкций в виде продольных и поперечных балок набора 10.

Наделка жестко приваривается к корпусу судна. Однако может быть использован также вариант с подвижной наделкой, пере30 мещающейся по высоте носовой оконечности.

1122549

В-B
