Реферат



СПОСОБ УПАКОВКИ СТОП ШТУЧНЫХ ИЗДЕЛИЙ С ОСЕВЫМ ОТ ВЕРСТИЕМ, заключающийся в скреплении их по крайней мере одной скобой с последующей ее фиксацией на упаковке, отличающийся тем, что, с целью обеспечения возможности упаковки стоп изделий в блоки и упрощения процесса, стопы щтучных изделий скрепляют попарно парой скоб, которые располагают на обоих торцах спаренных стоп концами внутрь осевых отверстий , при этом концы каждой скобы имеют отогнутые в противоположные стороны полки с отверстиями, а фиксацию скоб на упаковке осуществляют с помощью стержней с головкой, на одном конце и рядом отверстий под шплинт - на другом, которые вставляют в отверстия полок концов скоб, расположенных в осевом отверстии одной стопы. k J 4 У Pt / г I I ISD ю ел сд I Г

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1122575 A

3(SDB 65 D 71 00 В 65 В 1700;В 65 D 8562

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

1 т II

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) (57) СПОСОБ УПАКОВКИ СТОП

ШТУЧНЫХ ИЗДЕЛИЯ С ОСЕВЫМ ОТ

ВЕРСТИЕМ, заключающийся в скреплении их по крайней мере одной скобой с после1 !

Фиг.!

К ABTOPGKOMY СВИДЕТЕЛЬСТВУ (21) 3640369/28-13 (22) 09.09.83. (46) 07.11.84. Бюл. № 41 (72) Б. Ф. Лаптев (71) Ульяновский научно-исследовательский и проектно-технологический институт машиностроения (53) 621.364 (088.8) (56 )1. Авторское свидетельство СССР № 448995, кл. В 65 D 85/62, 1972. дующей ее фиксацией на упаковке, отличающийся тем, что, с целью обеспечения возможности упаковки стоп изделий в блоки и упрощения процесса, стопы штучных изделий скрепляют попарно парой скоб, которые располагают на обоих торцах спаренных стоп концами внутрь осевых отверстий, при этом концы каждой скобы имеют отогнутые в противоположные стороны полки с отверстиями, а фиксацию скоб на упаковке осуществляют с помощью стержней с головкой, на одном конце и рядом отверстий под шплинт — на другом, которые вставляют в отверстия полок концов скоб, расположенных в осевом отверстии одной стопы.

1122575

2 5

Изобретение относится к упаковке, а именно к способам упаковки стоп штучных изделий с осевым отверстием.

Известен способ упаковки стоп штучных изделий с осевым отверстием, заключающийся в скреплении их по крайней мере одной скобой с последующей ее фиксацией на упаковке (11.

Недостатками способа являются невозможность объединения стоп изделий в блоки и сложность процесса упаковки.

Цель изобретения — обеспечение возможности упаковки стоп изделий в блоки и упрощение процесса.

Поставленная цель достигается тем, что согласно способу упаковки стоп штучных изделий с осевым отверстием, заключающемуся в скреплении их по крайней мере од-, ной скобой с последующей ее фиксацией на упаковке, стопы штучных изделий скрепляются попарно парой скоб, которые распо- 20 лагают на обоих торцах спаренных стоп концами внутрь осевых отверстий, при этом концы каждой скобы имеют отогнутые в противоположные стороны полки с отверстиями, а фиксацию скоб на упаковке осуществляют с помощью стержней с головкой на одном конце и рядом отверстий под шплинт — на другом, которые вставляют в отверстия полок концов скоб, расположенных в осевом отверстии одной стопы.

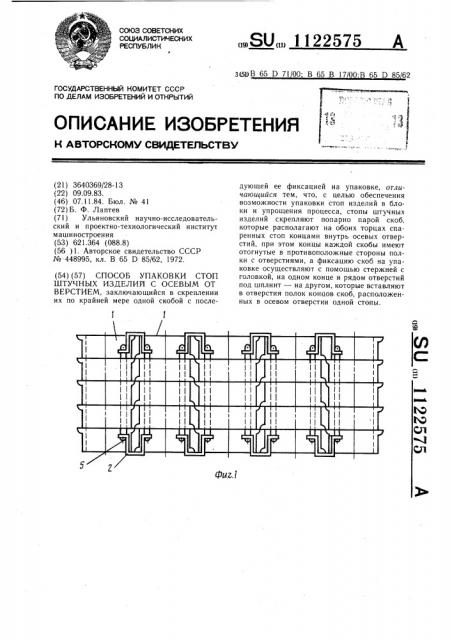

На фиг. 1 представлен блок дисков колес в упакованном виде; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, вид спереди; на фиг. 4 — то же, вид сверху, на фиг.

5 — стер жен ь.

Способ упаковки стоп штучных изде- З5 лий с осевым отверстием осуществляется следующим образом.

Колеса 1 набирают в стопы (фиг. 1).

При наличии выступов на колесах 1 рядом расположенные стопы разворачивают на

180 по отношению друг к другу (наличие выступов обусловлено типом изделия), причем выступы на колесах 1 заходят друг за друга. Стопы колес набирают на стенде, устанавливая колеса на обод. Количество колес в стопе зависит от необходимого габарита блока и составляет 5 — 7 шт. Установленные таким образом колеса скрепляются в блоки. При этом скобу 2 вводят концами с отогнутыми полками в осевые отверстия двух рядом расположенных стоп колес и охватывает таким образом две стопы.

С противоположной стороны эти две стопы также охватываются скобой 2. Крепят противоположные скобы 2 между собой стяжками в виде стержней 3, которые проходят в отверстия 4 и удерживаются в них за счет головки 5. Фиксируют стержень 3 между скобами 2 шплинтами (не показаны), которые вставляют в отверстия 6 в стержне 3. Таким образом в блоки можно собирать необходимое число стоп. Операции погрузки-разгрузки с таким блок-пакетом осуществляется с помощью многоштыревого захвата.

Основным технико-экономическим преимуществом настоящего способа является:

Благодаря внедрению предлагаемого способа упрощается процесс и повышается производительность труда, так как упаковка осуществляется блоками; уменьшается материалоемкость средств крепления, Кроме того, упаковка изделий в блоки позволит наиболее полно использовать грузо. подъемность подъемно-транспортного оборудования и транспортных средств, а также сократит в несколько раз время на погрузочно-разгрузочные работы.
