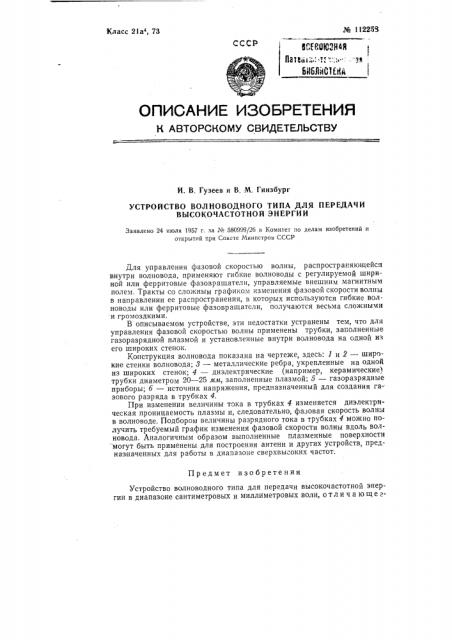

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. В. Гузеев и В. М. Гинзбург

УСТРОЙСТВО ВОЛНОВОДНОГО ТИПА ДЛЯ ПЕРЕДАЧИ

ВЫСОКОЧАСТОТНОЙ ЭНЕРГИИ

Заявлено 24 июля 1957 г. за М 580999/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Устройство волноводного типа для передачи высокочастотной энергии в диапазоне сантиметровых и миллиметровых волн, о т л и ч а ю щ е еДля управления фазовой скоростью волны, распространяющейся внутри волновода, применяют гибкие волноводы с регулируемой шириной или ферритовые фазовращатели, управляемые внешним магнитным полем. Тракты со сложным графиком изменения фазовой скорости волны в направлении ее распространения, в которых используются гибкие волноводы или ферритовые фазоврашатели, получаются весьма сложными и громоздкими.

В описываемом устройстве, эти недостатки устранены тем, что для управления фазовой скоростью волны применены трубки, заполненные газоразрядной плазмой и установленные внутри волновода на одной из его широких стенок.

Конструкция волновода показана на чертеже, здесь: 1 и 2 — широкие стенки волновода; 3 — металлические ребра, укрепленные на одной из широких стенок; 4 — диэлектрические (например, керамические) трубки диаметром 20 — 25 мм, заполненные плазмой; 5 — газоразрядные приборы; б — источник напряжения, предназначенный для создания газового разряда в трубках 4.

При изменении величины тока в трубках 4 изменяется диэлектрическая проницаемость плазмы и, следовательно, фазовая скорость волны в волноводе. Подбором величины разрядного тока в трубках 4 можно получить требуемый график изменения фазовой скорости волны вдоль волновода. Аналогичным образом выполненные плазменные поверхности

"могут быть применены для построения антенн и других устройств, предназначенных для работы в диапазоне сверхвысоких частот. № 112258

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 89

Информационно -изда l i- л вски 8 отдел.

Объем 0,17 п. л. Зак. 1138

Подп. к печ. 6.П-60 г.

Тираж 700 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. с я тем, что, с целью более простого управления фазовой скоростью волны, распространяющейся внутри волновода, на одной из его широких стенок укреплены металлические ребра, между которыми установлены трубки, заполненные газоразрядной плазмой, величина тока в которой определяет значение фазовой скорости на данном участке волновода.
