Реферат



СПОСОБ СОПРЯЖЕНИЯ БЕТОННОЙ ПЛОТИНЫ СО СКАЛЬНЫМ ОСНОВАНИЕМ, включающий раскрытие котлована, возведение тела плотины и проведение укрепительной цементации под пригруэкой бетона плотины, о т. л ичающийся тем, что, с целью повышения надежности сопряжения и сокращения объемов цементных работ, проведение укрепительной цементации осуществляют при дополнительной при .грузке скального основания, которую регулируют изменением уровня воды в водохранилище.

СОЮЗ СОВЕТСНИХ

COUNII

РЕСПУБЛИК аю 011 .

ЗСЮ Е 02 В 1 00 Е 02 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н *R TOPCNOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3601889/29-15 (22) 07.06.83 (46) 07.11.84. Бюл. У 41 (72) IO.À.Ôèmèàí, И.й.Окунев и В.Б.Хейфец (53) 627.82(088.8) ,(56) 1. Авторское свидетельство СССР

Ф 969811, кл. Е 02 В 7/00, 1982.

2. Бетонные плотины на скальном основании. М., Стройиздат, 1975, с. 39, рис. 3.13 (прототнп). (54) (57) СПОСОБ СОПРЯЖЕНИЯ БЕТОННОЙ

IIJI0THHbl С0 СКАЛЬНЫ 1 0CHOBAHHEN9 включающий раскрытие котлована, возведение тела плотины и проведение укрепительной цементации под при.груэкой бетона плотины, о т. л ич а ю шийся тем, что, с целью повышения надежности сопряжения и сокращения объемов цементных работ, проведение укрепительной цементации осуществляют при дополнительной при.грузке скального основания, которую регулируют изменением уровня воды в водохранилище.

68 ления цементации провести ее с больше эффективностью и уменьшить объем цементных работ.

Снижение уровня воды в водохранилище производят в том случае, когда от черезмерной пригрузки части массива, которая прилегает к носку-основанию низовой грани платины, трещины в нем закрываются и он перестает поглощать цементный раствор.

Например, при отсутствии воды в водохранилище давление под носком плотины в зависимости от профиля поперечного сечения колеблется от 1 до 3 кг/см .

При наполнении водохранилища на высоту 80 м для плотины высотой 100 м (ширина подошвы 75 м) дополнительное давление под носком плотины составит около 10 кг/см

=ь — с6 — 94 т/м, g П 3200 27 ф/ 2 где ьй — дополнительное напряжение

35 под низовой гранью плотины;

d м — дополнительный момент от действия воды;

Ь вЂ” ширина подошвы.

g$

Давление, при котором производится цементация, колеблется от 4 до 25 кг/

/см и зависит от рещиноватости массива и выбранного оборудования.

Преимущество предложенного способа по сравнению с известным заключается в том, что он позволяет выполнить цементацию под заданным давлением.

В этом случае расстояние между цементационными скважинами может быть увеличено, а их количество уменьшено.

Экономический эффект от внедрения изобретения составит по предварительным расчетам 230 тыс,руб.

1 11227

Изобретение относится к гидротехническому строительству и может быть использовано при сооружении бетонных, преичущественно гравитационных и контрфорсных плотин.

Известен способ укрепления слабого скального массива посредством укладки пригруэочного слоя бетона с последующеч укрепительной цементацией и установкой анкеров $13.

Недостаток известного способа заключается в значительных трудозатратах на пригруэку массива.

Известен также способ сопряжения бетонной плотины со скальным основанием, включающий раскрытие котлована, возведение тела плотины и проведение укрепительной цементации под пригруэкой бетона плотины (2 J.

Укрепительная цементация, увеличивая жесткость основания плотины, существенно ухудшает напряженное состояние вдоль напорной грани плотины.

Необходимая в первую очередь под носком плотины (поскольку она существенно улучшает напряженное состояние основания), укрепительная цементация малоэффективна иэ-за малой пригруэки, так как давление массы плотины на этом участке до заполнения водохранилища минимально.

Целью изобретения является повышение надежности сопряжения и сокращение объемов цементных работ.

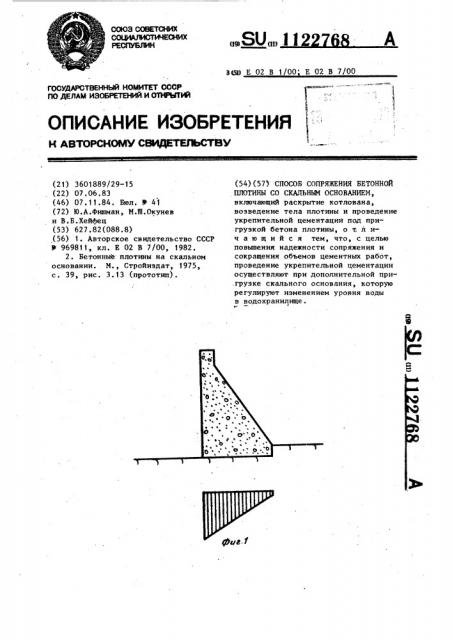

Поставленная цель достигается тем, что согласно способу сопряжения бетонных плотин со скальным основа" нием, включающему раскрытие котлована, возведение тела плотины и проведение укрепительной под пригрузкой бетона плотины, проведение укре40 пительной цементации осуществляют при дополнительной пригрузке скального основания, которую регулируют изменением уровня воды в водохранилище, На фиг. 1 показана зпюра давления на основание до заполнения водохранилища; на фиг. 2 — эпюра давления на основание плотины в период наполнения водохранилища °

Сопряжение бетонной плотины со скальным основанием осуществляют следующим образам.

Сначала раскрывают котлован до проектной поверхности скального мас- . сива. Затем укладывают бетон в тело плотины. После этого осуществляют проведение укрепительной цементации под пригруэкой бетона плотины и при дополнительной пригрузке скального основания, которую регулируют изменением уровня воды в водохранилище в период его заполнения.

При увеличении уровня воды в водохранилище увеличивается нагрузка на низовую часть основания плотины, что позволяет за счет повышения давй и — момент сопротивления сечения подошвы плотины;

Т вЂ” горизонтальная сила давления воды;

b — плечо силы, Ъ= и-;

1122768
