Сборная гравитационная плотина
Иллюстрации
Реферат
СБОРНАЯ ГРАВИТАЦИОННАЯ ПЛОТИНА , содержащая ромбовидные блоки, уложенные в тело плотины,и концевые блоки, образующие грани плотины, отличающаяся тем, что, с целью улучщения устойчивости и напряженного состояния плотины, ромбовидные блоки установлены в теле плотины большей диагональю горизонтально , а грани плотины выполнены из концевых блоков трапецеидальной формы с одной усеченной вершиной, большая сторона которых равна двум длинам стороны ромбовидного блока. (Л
СОЮЗ СОВЕТСНИХ
СОЦ)ИАЛИСТИЧЕСНИХ
И.:ОГОЛИ Н
g g Е 02 В 7/10; Е 02 В 7/08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ гос дА1 ственный номитет ссср по делАм иэоБРетений и отнРытий (21) 3599538/29-15 (22) 03.06.83 (46) 07.11.84. Бюл. У 41 (72) И.А.-Г.Сулейманов (7 1) Дагестанский политехнический институт (53) 627.821.9(088.8) (56) 1. Гришин М.M. Гидротехнические сооружения. M., "Строительство и архитектура", 1962, с. 287.
2. Авторское свидетельство СССР
В 1043244, кл. Е 02 В 7/10, 1982.
„„SU„„1122771 А (54) (57): СБОРНАЯ ГРАВИТАЦИОННАЯ ПЛОТИНА, содержащая ромбовидные блоки, уложенные в тело плотины,и концевые блоки, образующие грани плотины, отличающаяся -тем, что, с целью улучшения устойчивости и напряженного состояния плотины, ромбовидные блоки установлены в теле плотины большей диагональю горизонтально, а грани плотины выполнены из концевых блоков трапецеидальной формы с одной усеченной вершиной, большая сторона которых равна двум длинам стороны ромбовидного блока.
3 11227
Изобретение относится к области гидротехнических сооружений и может быть использовано при возведении бетонных плотин н,других подпорных сооружений.
Известна бетонная плотина, состоящая из сборных блоков в форме параллелепипедов со скошенными противоположными гранями и монолитного бетона в области граней плотины g1).
Недостатками указанной конструкции плотины являются трудоемкость опалубочных и бетонных работ для монолитных участков и необходимость тщательной подгонки блоков друг к другу на сборном участке.
Наиболее близкой к изобретению по технической сущности является сборная плотина, включающая ромбовидные блоки, уложенные в тело плотины,.и концевые блоки, образующие грани плотины, Ромбовидные блоки устанавливаются большей диагональю вертикально (2 ).
Недостатками известной конструкции25 являются неблагоприятное напряженное состояние бетонных блоков при больших высотах плотин, невозможность строительства плотин с вертикальной гранью и связанной с этим лишний объем бетона в этой области.
Целью изобретения является улучшение устойчивости и напряженного состояния плотины. ,Указанная цель достигается тем, что B сбор и гравитационной BJioTH- 35
»е, содержащей ромбовидные блоки . уложенные в тело плотины, и концевые блоки, образующие грани плотины, ромбовидные блоки установлены в теле плотины большей диагональю горизбн---10 тально, а грани плотины выполнены из концевых блоков трапецеида ьной формы с одной усеченной вершиной, большая сторона которых равна двум длинам .стороны ромбовидно ro блока.

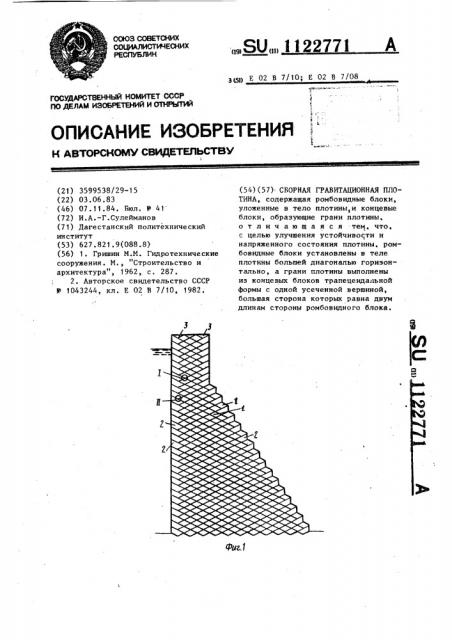

На фиг. 1 — поперечный профиль плотины; яа фиг. 2 и 3 - поперечные профили блоков соответственно ромбовидной и трапецеидальной формьц на фиг. 4 — узел I на фнг. 1; нефиг.5узел П на фиг.
Тело плотины состоит из блоков ромбовидного профиля с усеченными вершинами и блоков 2 трапецеидальной формы с одной усеченной вершиной.
Внутренняя область плотины выполняется из ромбовидяых блоков, которые укладываются длинной диагональю гори" зонтально. Трапецеидальные блоки ус= танавливаются на гранях плотины. Основание плотины подготавливается с углублениями треугольного профиля, равнымн половине профиля ромбовидного блока по большой диагонали (фиг. 1).
Участки 3 на гребне плотины омоноличиваются (хотя и зти участки можно сделать сборными).
Усеченные вершины блоков во внутренней части плотины создают прямоугольные полости 4 (узел и ), в которые вмещаются монтажные петли 5 блоков. Стыки блоков у граней образуют треугольные полости 6, в которые гакже вмещаются монтажные петли. Для удобства сборки такого типа. плотины монтажные петли делают на одной из тупых углов ромбовидного блока и на середине большой стороны трапецеидального блока. Все монтажные петли находятся внутри плотины.
По длине плотины блоки укладываются с перевязкой швов, что иовышает утойчивость кладки я предотвращает сквозные ходы фильтрации.
Трапецеидальный блок в поперечном сечении сос"оит как бы из ромбовидного профиля (фиг, 2) с ярибавленяем к одной его стороне площади треугольника - половины ромбовидного профиля по мглой диагонали (фиг. 3). В результате две стороны и два угла (о « p ) ромбовидного и трапецеидального блока равны между собой. Третий острый угол д" равен половине угла р, а длинная сторона трапецеидального блока равна двум длинам стороны ромбовидного блока.
Выполнение основания плотины в виде углублений треугольного профиля и укладка в них ромбовидных и трапецеидальных блоков длинной диагональю позволяет, во-первых, обеспечить устойчивое состояние всей кладки блоков без бетонных пробок в основании со стороны верхнего и нижнего бьефов, во-вторых, создать с помощью трапецеидальиых блоков вертикальный верховой откос, что сокращает обьем бетонкой кладки на 30-40Х и более, и улучшает напряженное состояние в самих блоках, так как направление швов между блоками ближе подходит к ориентации площадок, на которые действют максимальные сжимающие напряжения. Меняя величину острого угла блоков, можно регулировать напряженное состояние в блоках, выСоставитель Р. Нагорная
Редактор Т. Кугрышева Техред Т.Дубинчак КорректорС. Черни
Тираж 643 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Иосква, K-35, Раушская наб., д. 4/S
Заказ 8111/27
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
3 11 бирая наиболее бптимальные, в зависймости от высоты плотины и марок бетона.
Ф
При необходимости стыки можно омоноличивать, что, наряду с повышением жесткости плотины, создаст и противофильтрационный э44ект. Кроме
22771 4 того, устраивая петли на нижней сторойе верхних блоков (узел f) и пропуская арматуру между верхними и нижними монтажными петлями, можно создать противосейсмические пояса как по вертикали, так и по горизонтали.
