Реферат



ОБОЛОЧКА, содержащая центральный и наружный опорные контуры, опертые на них меридиональные ребра жесткости , выполненные в виде отдельных, соединенных между собой пирамидальных элементов , к вершинам которых прикреплены дополнительные меридиональные элементы жесткости и ограждение, отличающаяся тем, что, с целью сокращения материалоемкости и упрощения монтажа, оболочка снабжена кольцевыми элементами, установленными поярусно и размещенными между меридиональными ребрами жесткости, дополнительными меридиональными ребрами разной длины, одни концы которых закреплены на наружном контуре, а другие объединены с пирамидальными элементами смежных ребер жесткости и с кольцевыми элементами соответствующего яруса, причем основные меридиональны,е ребра выполнены составными из отдельных звеньев, соедиI ненных по длине в уровне дополнительных меридиональных элементов жесткости встав (Л ками в виде балок. to bO vl со 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН з(51) E 04 В 7/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К. А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3612816/29-33 (22) 30.06.83. (46) 07.11.84. Бюл. № 41 (72) Н. А. Шаишмелашвили (71) Тбилисский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (53) 69.024.4 (088.8) (56) 1. Каталог рекомендуемых типов пространственных конструкций для общественных зданий с большими пролетами. Л., Стройиздат, 1977.

2. Авторское свидетельство СССР № 887760, кл. Е 04 В 7/08, 1981. (54) (57) ОБОЛОЧКА, содержащая центральный и наружный опорные контуры, опертые на них меридиональные ребра жесткости, выполненные в виде отдельных, сое„,Я0„„1122798 А диненных между собой пирамидальных элементов, к вершинам которых прикреплены дополнительные меридиональные элементы жесткости и ограждение, отличающаяся тем, что, с целью сокращения материалоемкости и упрощения монтажа, оболочка снабжена кольцевыми элементами, установлен ными поярусно и размещенными между меридиональными ребрами жесткости, дополнительными меридиональными ребрами разной длины, одни концы которых закреплены на наружном контуре, а другие объединены с пирамидальными элементами смежных ребер жесткости и с кольцевыми элементами соответствующего яруса, причем основные меридиональные ребра. выполнены составными из отдельных звеньев, соединенных по длине в уровне дополнительных Ж меридиональных элементов жесткости вставками в виде балок.

1122798

20

Изобретение относится к строительству и может быть использовано при строительству большепролетных общественных и спортивноо-зрелищных сооружений.

Известна оболочка, включающая центральныи и наружныи опорные контуры, опертые на них меридиональные ребра жесткости и элементы ограждения, причем ребра жесткости выполнены сплошными (1).

Недостатком этой оболочки является большая толщина (высота) ребер, что приводят к увеличению веса конструкции, излишнему перерасходу материалов и высокой трудоемкости возведения оболочки.

Наиболее близким техническим решением к предлагаемому является оболочка, включающая центральный и наружный опорные контуры с опертыми на них меридиональными ребрами жесткости и элементы ограждения, в которой установлены дополнительные меридиональные элементы жесткости, а ребра жесткости выполнены в виде отдельных, соединенных между собой, пирамидальных элементов, к вершинам которых прикреплены дополнительные меридиональные элементы жесткости (2).

В такой оболочке расстояния между ребрами получаются большими, чем затрудняется устройство ограждающей части сооружения и эта оболочка не позволяет перекрывать большие пролеты.

Вместе с тем, при больших пролетах (100 м и более) ребра жесткости получаются громоздкими (46 — 80 м) и монтаж их усложнен и многоделен.

Для восприятия больших меридиональных усилий, которые увеличиваются при возрастании пролета, требуется увеличенное количество ребер и увеличение их сечений. Кроме того, увеличение количества непрерывных ребер (шириной 1,0 — 1,5 м) применяемых в этой оболочке, приводит к увеличению центральной фонарной части, что затрудняет осуществление перекрытия фонарного отсека.

Цель изобретения — сокращение материалоемкости и упрощение монтажа.

Поставленная цель достигается тем, что оболочка, содержащая центральный и наружный опорные контуры, опертые на них меридиональные ребра жесткости, выполненные в виде отдельных, соединенных между собой, пирамидальных элементов, к вершинам которых прикреплены дополнительные меридиональные элементы жесткости, и ограждение снабжена кольцевыми элементами, установленными поярусно и размещенными между меридиональными ребрами жесткости, дополнительными меридиональными ребрами разной длины, одни концы которых закреплены на наружном контуре, а другие объединены с пирамидальными элементами смежных ребер жесткости

55 и кольцевыми элементами соответствующего яруса, причем основные меридиональные ребра выполнены составными из отдельных звеньев, соединенных по длине в уровне дополнительных меридиональных элементов жесткости вставками в виде балок.

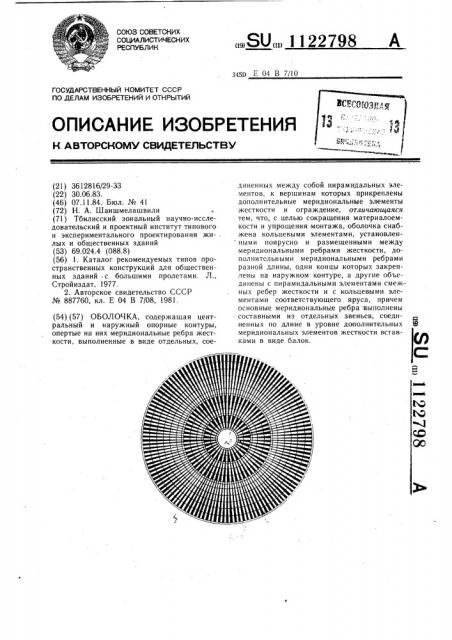

Изобретение поясняется чертежами, где изображен на фиг. 1 общий вид оболочки в плане; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — фрагмент оболочки в уровне кольца; на фиг. 4 — схема монтажа секции ребер со вста в к а м и в, в иде б ало к.

Оболочка включает центральный контур 1, наружный опорный контур 2, меридиональные ребра 3 жесткости, составленные из отдельных зеньев, дополнительные ребра 4 жесткости разной длины, дополнительные меридиональные элементы 5 жесткости, кольцевые элементы 6, замоноличенные стыки 7, вставки-балки 8, ограждение 9.

Монтаж оболочки производят следующим образом.

Вначале возводят нижний опорный контур, устанавливают временные опоры для поддерживания ребер жесткости первого яруса в проектном положении. После монтажа всех ребер первого яруса производят их объединение кольцевыми элементами 6 жесткости и стыки между ребрами замоноличивают, параллельно производят монтаж и закрепление ограждения оболочки.

После завершения монтажа первого яруса производят монтаж ребер жесткости второго яруса, которые поддерживают в монтажном положении с помощью вставок, выполненных в виде балок 8. Эти вставки размещают в уровне дополнительных меридиональных элементов 5 жесткости, образуя при этом фермы-консоли.

После завершения монтажа всех ребер второго яруса производят также замоноличивание стыков между ними, как в первом ярусе. Таким же образом производят монтаж следующих ярусов.

Расположенные поярусно пространственные кольца 6 повышают жесткость оболочки в целом и позволяют увеличить перекрываемый пролет сооружения без поддерживающих лесов.

Ребра жесткости, выполненные в виде звеньев стандартной длины, соединенные между собой с помощью вставок-балок 8, облегчают монтаж и транспортировку к месту строительства. Из этих звеньев можно со бирать секции ребер разной длины и разной кривизны и возводить оболочки любой конфигурации и любого размера перекрываемой площади.

Легкость и жесткость конструкции, максимальная унификация элементов, отсутствие поддерживающих лесов при монтаже значительно снижают трудоемкость возведения, расход строительных материалов и удешевляют строительство. вериг 5
