Реферат



1, УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРШЩИИ, содержащее первый блок управления, первый выход которого подключен к первым входам первого коммутатора и пульта управления, второй вход которого подключен к второму вглходу первого блока управления , третий выход которого соединен с вторым входом первого; ; коммутатора и первыми входами блока памяти и второго блока управления, второй вход которого подключен к первому выходу счетчика знакомест, трегтий вход второго блока управления к первому выходу формирователя изображения« первый вход которого и первые входы счетчика строк знакомест и счетчика знакомест и четвертый вход второго блока управления соединены с четвертым выходом первого блока зшравления пятый вход втог рого блока управления и второй вход блока памяти подключены к пятому выходу первого блока управления, первый вход которого соединен с первым выходом второго блока управления , второй выход которого соединен с вторым входом счетчика строк знакомест, третий вход - с третьим входом счетчика строк знакомест, с вторыми входами счетчика знакомест и формирователя изображения и с пер-вым входом счетчика текстовых строк, второй вход которого подключен к одному из выходов гчетчика строк знакомест , другой выход которого соеди ней с третьим входом формирователя изображе1ния, четвертый вход которого соединен с четвертым выходом второго блока управления, пятый выход которого подключен к пятому входу формирователя изображения, третьему входу пульта управления и второму входу первого блока управления, трет тий вход которого подключен к первому выходу пульта управления, четвертый вход первого блока управления подключен к третьему входу блока памяти и к второму выходу пульта управления , пятый вход первого блока управления к третьему выходу .пульта управления, выход счетчика текстовых ю строк подключен к третьему входу : э первого коммутатора, четвертый вход которого соединен с вторым выходом 4 счетчика знакомест, третий вход эо которого подключен к второму выходу формирователя изображения, третий выход которого соединен с четвертым входом блока памяти, пятыйвход ко торого соединен с шестым выходом второго блока управления, шестой вход блока памяти - с вькодом первого коммутатора, выход блока памяти с шестым входом формирователя изображения , седьмой вход которого соединен с седьмым выходом второго блока управления, отличаю

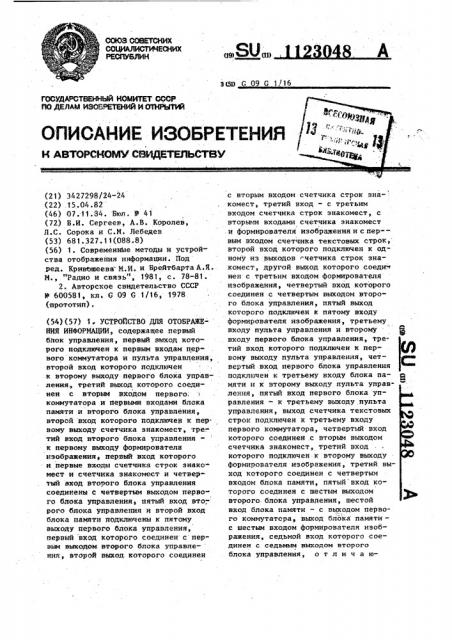

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) 61) за С 09 С 1/16 (21) 3427298/24-24 (22) 15.04.82 (46) 07.11.34. Бюл. У 41 (72) Б.И. Сергеев, А.В. Королев, Л.С. Сорока и С.М. Лебедев (53) 681. 327. 11(088.8) (56) 1. Современные методы и устройства отображения информации. Под ,ред. Кривошеева М.И, и Брейтбарта А.Я.

М., "Радио и связь", 1981, с. 78-81.

2. Авторское свидетельство СССР

9 600581 э кл 6 09 0 1 16 1978 (прототип). (54)(57) 1» УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ, содержащее первый блок управления, первый выход которого подключен к первым входам первого коммутатора и пульта управления, второй вход которого подключен к второму выходу первого блока управления., третий выход которого соединен с вторым входом первого; коммутатора и первыми входами блока памяти и второго блока управления, второй вход которого подключен к первому выходу счетчика знакомест, тре-, тий вход второго блока угравленияк первому выходу формирователя изображения, первый вход которого и первые входы счетчика строк знакомест и счетчика знакомест и четвертый вход второго блока управления соединены с четвертым выходом перво" го блока управления пятый вход вто," рого блока управления и второй вход блока памяти подключены к пятому выходу первого блока управления, первый вход которого соединен с первым выходом второго блока управле- ния, второй выход которого соединен с вторым входом счетчика строк зна-: комест, третий вход — с третьим входом счетчика строк знакомест, с вторыми входами счетчика знакомест . и формирователя изображения и с пер-вым входом счетчика текстовых строк второй вход которого подключен к одному из выходов четчика строк знакомест, другой выход которого соеди нен с третьим входом формирователя изображения, четвертый вход которого соединен с четвертым выходом второго блока управления, пятый выход которого подключен к пятому входу формирователя изображения, третьему входу пульта управления и второму Я входу первого блока управления, третий вход которого подключен к первому выходу пульта управления, четвертый вход первого блока управления подключен к третьему входу блока па- а мяти и к второму выходу пульта управления, пятый вход первого блока управления — к третьему выходу пульта управления, выход счетчика текстовых строк подключен к третьему входу первого коммутатора, четвертый вход которого соединен .с вторым выходом счетчика знакомест, третий вход которого подключен к второму выходу .формирователя изображения, третий вы.— ход которого соединен с четвертым входом блока памяти, пятый вход которого соединен с шестым выходом второго блока управления, шестой вход блока памяти — с выходом первого коммутатора, выход блока памяти— с шестым входом формирователя изображения, седьмой вход которого соединен с седьмым выходом второго блока управления, о т л и ч а ю1123048 щ е е с я тем, что, с целью расширения области применения устройства за счет обеспечения воэможности регулирования направления и скорости плавного перемещения информации по экрану, оно содержит блок задания скорости смещения информации, первый, второй и третий реверсивные счетчики начального адреса, второй и третий коммутаторы и блок элементов

И, выходы которого подключены к чет» вертому входу счетчика строк знакомест и третьему входу счетчика текстовьж строк, первый выход блока задания скорости смещения информации соединен с шестым входом первого блока управления, второй выход - с первым входом второго реверсивного счетчика начального адреса, третий выход - с первыми входами первого и третьего и с вторым входом второго реверсивных счетчиков начального адреса, четвертый выход - с вторым входом первого реверсивного счетчика начального адреса, пятый выход— ..с первым входом блока элементов И, второй вхбд которого соединен с выходом третьего коммутатора, третий вход — с одним из выходов первого реверсивного счетчика началь ного адреса, другой выход которого подключен к первому входу второго коммутатора, второй вход которого соединен с четвертым выходом первого блока управления, соединенным с первыми входами третьего коммутатора и блока задания скорости смещения информации, второй вход которого соединен с третьим выходом пульта управления, соединенным с третьими входами первого и второго реверсивных счетчиков. начального адреса и вторым входом третьего реверсивного счетчика начального адреса, третий вход которого подключен к шестому выходу блока задания скорости смещения ин. формации, третий, четвертый и пятый входы которого соединены соответственно с восьмым„ четвертым и пятым выходами второго блока управления, шестой вход - e четвертым выходом пульта управления, седьмой вход— с шестым выходом первого блока управ- ления, первый выход второго коммутатора подключен к четвертому входу .первого реверсивного счетчика началь-, ного адреса, второй и третий выходы " .к четвертым входам. второго и третьего реверсивных счетчиков начального адреса соответственно, одни нз выходов которых соединены соответственно с третьим и четвертым входами второго коммутатора, другие выходы— соответственно с вторым и третьим входами третьего коммутатора, 2. Устройство по п. 1, о т,л ич а ю щ е е с я тем, что блок за:дания скорости. смещения, информации содержит первый и второй инверторы, одиннадцать элементов И, шесть элементов ИЛИ, три элемента задержки, три счетчика и триггер, выход которого соединен с первыми входами первого, второго, третьего, четвертого, пятого и шестого элементов И, вторые входы которых являются соответственно первым, вторым, третьим, четвертым, пятым и шестым входами блока, первый и второй входы седьмого элемента И являются седьмьм и восьмым входами блока соответственно, а выход его подключен к первым входам восьмого и девятого элементов И и третьего счетчика, второй вход которого и второй вход восьмого элемента И соединены с выходом пер-. вого инвертора, выход которого и второй вход девятого элемента И явля ются девятым входом блока, выход

;девятого элемента И соединен с первыми входами. десятого элемента И и одиннадцатого элемента И, второй вход которого, третий вход третьего счетчика и вход второго инвертора являются десятым входом блока, выход второго инвертора подключен к второму входу десятого элемента И, выхо-. ды восьмога, десятого и одиннадцатого элементов И, третьего счетчика, первого, второго и третьего элементов задержки являются первым, вторым, третьим, четвертым, пятым, шестым и седьмым выходами блока соответ,.ственно, первые входы первого, вто;рого и третьего элементов задержки являются одиннадцатым входом блока, первые входы триггера и второго элемента ИЛИ являются двенадцатым входом .блока, второй вход триггера подключен к выходу первого элемента

ИЛИ, первый вход которого, первые ,входы первого и второго счетчиков, четвертый вход третьего счетчика и вторые входы второго и третьего .элементов задержки соединены с выходом третьего элемента ИЛИ, который является восьмым выходом блока, второй вход второго элемента ИЛИ

1123048 и первый вход третьего элемента ИЛИ являются тринадцатым входом блока, выход второго элемента ИЛИ соединен с вторым входом первого элемента задержки, второй вход третьего элемента ИЛИ подключен к выходу шестого элемента И, выход пятого элемента И соединен с .вторым входом первого элемента ИЛИ и одним из входов четвертого элемента ИЛИ, другой вход ко торого подключен к выходу первого элемента И, соединенному с .первым входом шестого элемента ИЛИ, второй вход которого соединен с выходом второго элемента И, подключенным к одному из входов пятого элемента

ИЛИ, другой вход которого соединен

Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах вывода из ЭВИ и автоматизированных системах управления и контроля.

Известно устройство для отобра-. . жения информации, содержащее микропроцессор, узел управления, .оперативное запоминающее устройство, постоянное запоминающее устройство, узел .параллельного интерфейса, узел последовательного интерфейса, дешифратор адреса, пульт управления, узел пульта управления и узел регенерации, включающий в себя тактовый генератор, счетчик точек, сдвигающий регистр, счетчик знакомест, счетчик строк знакомест, счетчик информационных строк, формирователь кадровых и строчных синхроимпульсов, формирователь видеосигнала, знакогенератор на основе постоянного запоминающего устройства, оперативное запоминающее устройство регенерации информации, коммутатор адресных шин, блок буферных элементов с шиной. данных и блок управления (1) .

Недостатком данного устройства является низкое качество отображения в случае перемещения информации по экрану, вызванное тем, что это перемещение может производиться программным путем "скачками" (всякий

30 с выходом четвертого элемента И, соединенным с третьим входом первого элемента ИЛИ, четвертый вход которого подключен к выходу третьего элемента И, соединенному с третьим входом шестого элемента ИЛИ, четвертый вход которого соединен с выходом первого счетчика н пятым входом первого элемента ИЛИ, шестой вход которого подключен к выходу второго счетчика и пятому входу шестого элемента ИЛИ, выход которого соединен с третьим входом седьмого элемента И, выходы четвертого и пятого элементов HJIH соединены соответственно с вторыми входами второго и первого счетчиков.

2 раз на строку символов). "Скачки" вызывают мелкание изображения, затрудняя работу оператора и повышая его утомляемость.

Наиболее близким к предлагаемому по технической сущности является устройство для отображения информации. на экране электронно-лучевой трубки, содержащее входной регистр, соединенный с блоком памяти, подключенным к выходному регистру, со счетчиками меток по горизонтали и вертикали, связанными между собой и параллельно соединенными с генератором метки и регистром адреса, подключенным к блоку памяти, счетчику строк, соединенному со счетчиками номера столбца и меток по вертикали и счетчику символов, связанному .со счетчиком номера строки, соединенным с блоком синхронизации,. счетчиком метки по горизонтали и генератором символов, подключенным к счетчику номера столбца, соединенному с блоком синхронизации, к дешифратору, связанному с выходным регистром и блоком памяти, к смесителю, соединенному с генератором метки и ЭЛТ, подключенной к блоку синхронизации, связанному с формирователем перемещения информации, соединенному одним выходом со счетчиком номера столбца, а другим выходом со счетчиком строк. Извест3 11 ное устройство позволяет перемещать на экране информацию плавно в од-. ном направлении снизу вверх с постоянной скоростью, равной ширине одной телевизионной строки в течение, периода времени одного кадра (2);

Недостатком известного устройства являются ограниченные функциойальные возможности, заключающиеся в том, что информация может двигаться на экране только в одном направлении с одной и той же скоростью и в одном формате отображения с одним и тем же размером символов на,экране что ограничивает область применения устройства.

Цель изобретения — расширение области применения устройства за счет обеспечения вОзможности регулирования направления и скорости плавного перемещения информации по экрану.

Поставленная цель достигается тем что устройство для отображения информации содержит блок задания скорости омещения информации, первый, второй и третий реверсивные счетчики начального адреса, второй и третий коммутаторы и блок элементов И, выходы которого подключены к четвертому входу счетчика строк энакомест и третьему входу счетчика текстовых строк, первый выход блока задания скорости смещения информации соединен с шестым входом перроro блока управления, второй выход— с первым входом второго реверсивного счетчика начального адреса, третий выход — с первыми входами первого и третьего и с вторым входом второго реверсивных счетчиков начального адреса, четвертый выход — с вторым входом первого реверсивного счетчика начального адреса, пятый выход — с первым входом блока элементов И, второй. вход которого сое-.

1динен .с выходом третьего коммутатора, третий вход - с одним из выходов первого реверсивного. счетчика на чального адреса, другой выход которого. подключен к первому входу второго коммутатора, второй вход которого соединен с четвертый выходом:первого блока управления, соединенным с первыми входами третьего коммутатора и блока задания скорости смещения информации, второй вход которого соединен с третьим выходом

23048 4 пульта управления, соединенным с третьими входами первого и второго реверсивных счетчиков начального адреса и вторым входом третьего реверсивного счетчика начального адреса, третий вход которого подклю" чен к шестому выходу блока задания скорости смещения информации, третий, четвертый и пятый входы которого

1О соединены соответственно с восьмым, четвертым и пятым выходами второго блока управления, шестой вход - с четвертым выходом пульта управления, седьмой вход — с шестым выходом, первого блока управления, первый выход второго коммутатора подключен к четвертому входу первого реверсивного счетчика начального адреса, второй и третий выходы — к четвертым входам второго и третьего реверсив.ных счетчиков начального адреса соответственно, одни из выходов которых соединены соответственно с третьим и четвертым входами второго коммутаg5 тора, другие выходы — соответственно с вторым и третьим входами третьего коммутатора.

I . Причем блок заданйя скорости смещения информации содержит первый

ЗО и второй инверторы, одиннадцать элементов И, шесть элементов ИПИ, три элемента задержки, три счетчика и триггер, выход которого соединен с первыми входами первого, второго, третьего, четвертого, пятого и шестого элементов И, вторые входы которых являются первым, вторым, третьим, четвертым, нятым и шестым входами блока, соответственно, пер4О вый и второй входы седьмого элемента И являются седьмым и восьмым входами блока соответственно, а выход его подключен к первым входам восьмого и девятого элементов И и

45 третьего счетчика, второй вход которого и второй вход восьмого элемента И соединены c выходом первого инвертора, вход которого и второй вход девятого элемента И являются

БО девятым входом блока, выход девятого элемента И соединен с первыми входами десятого и .одиннадцатого элементов И, второй вход которого, третий вход третьего счетчика и

55 вход второго инвертора являются десятым входам блока, выход второго инвертора подключен к второму входу десятого элемента И, выходы восьмо1123048 го, десятого и одиннадцатого элементов И, третьего счетчика, первого второго и третьего элементов задержки являются первым, вторым, третьим, четвертым,.пятым, шестым и седьмым выходами блока соответственно, первые входы первого, второго и третьего элементов задержки являются одиннадцатым входом блока, первые входы триггера и второго элемента ИЛИ являются двенадцатым входом блока, второй вход триггера подключен к выходу первого элемента

ИЛИ, первый вход которого, первые входы первого и второго счетчиков, четвертый вход третьего. счетчика и вторые входы второго и третьего элементов задержки соединены с BbI ходом третьего элемента ИЛИ, который является восьмым выходом блока, второй вход второго элемента ИЛИ и первый вход третьего элемента ИЛИ являются тринадцатым входом блока, выход второго элемента ИЛИ соединен с вторым входом первого элемента задержки, второй вход третьего элемента ИЛИ подключен к выходу шестого элемента И, выход пятого элемента И соединен с вторым входом первого элемента ИЛИ и одним из входов четчертого элемента ИЛИ, другой вход которого подключен к выходу первого элемента И, соединенному с первым входом шестого элемента

ИЛИ, второй вход которого соединен с выходом второго элемента И, подключенным к одному из входов нитого элемента ИЛИ, другой вход которого соединен с выходом четвертого элемента P соединенпым с третьим входом первого элемента ИЛИ, четверTblH вход которого подключен к выходу третьего элемента И, соединенному с третьим входом шестого эле.— мента ИЛИ, ч твертый вход которого соединен с выходом первого счетчика и пятым входом первого элемента ЛП4, шестой вход которого подключен к выходу второго счетчика и пятому входу шестого элемента .ИЛИ, выход

KoTopого соединен с третьим входом седьмого элемента И, выходы четвертого и пятого элементов ИЛИ соединены соответственно с вторыми входами второго и первого счетчиков.

3а счет введения указанных блоков и связей между ними устройство позвох.яет отображать как неподвижS

fO

25 зо

45 ную, так и плавно движущуюся с регулируемой оператором скоростью апфавитно-цифровую информацию как в прямом направлении (по мере возрастания адресов отображаемой информации) — снизу вверх на экране ЭЛТ, так и в обратном (по мере уменьшения адресов отображаемой информаций)— сверху вниз на экране ЭЛТ. Кроме того, устроство позволяет остановить . движущиеся данные в любой нужный момент и изменить направление движения.

В устройстве отображения используется телевизионный метсд отображения с чересстрочной разверткой.

Частота следования .полукадров, 50 Гц, число строк в кадре 625, синхронизация — от высокостабильного тактового генератора, находящегося во втором блоке управления, что уменьшает дрожание элементов растра, Устройство отображения может отображать информацию в двух форматах с различными размерами символов. Ири основном формате отображается 24 текстовых строки по 80 знаков в строке при матрице разложения знака 5 7 точек — для прописных символов и 5 ° 9 "î÷åê — для заглавных.

Интервал между символами при этом в строке равен одной точке (дискрете), а период следования текстовых строк в полукадре равен 12 телеви.—

3 HOiiHblM CTpGKBM > HS KOTOpblX 7 (9 для заглавных символов) используется для формирования символов, а оставшиеся 5 (3) — для формирования промежутка между текстовыми строками, а. также для формирования символов подчеркивания. Во избежание чересстрочных мельканий, усиливающих утомляемость оператора, информация, отображаемая в обоих полукадрах (четном и нечетном одинакова), ° ло задействованных строк для отображения в полукадре равно 12 24 = 288, т.е. такое же, как, например, в отечественном дисплее "Агат-2000".

Число точек (дискрет) в строке рав-но (5+1) 80 = 480, При дополнительном укрепненном формате отображается 14 текстовых строк по 40. знаков с матрицей разложсния знака 9 13 точек — для прописчых символов и 10 ° 17 точек (дискрет) для заглавных.,Инч ервал меж-ду знаками в строке может составлять

1123048

3 точки, если первый из знаков прописной символ, и две точки, если первый из знаков заглавный, так как заглавные символы на одну точку (дискрету) шире по сравнению с прописными. Итого, период следования символов в строке остается постоянным, равным 9+3=12 или 10+2=12.

Всего число точек (декрет) в строке, равно 12 40=480, т.е. такое же, что и при формате 24 80. Это позволяет частоту следования тактовых импульсов сделать высокостабильной, неизменной и равной частоте следования 480 точек (дискрет) в течение времени прямого хода луча ЗЛТ по строке (59 мкс). Текстовые строки при дополнительном. формате следуют с периодом в 20 строк, из которых

13 (17 для заглавных символов) ис- . 2Î пользуется для формирования текста, а оставшиеся 7 (3} — для формирования промежутка и символов подчеркивания.. Для исключения чересстрочных мельканий информация в обоих полу.кадрах при этом формате также одинакова, что помимо всего позволяет упростить схему. Число задействованных для отображения информации строк в полукадре при этом формате 3О равно 20if4 280 с рок.

На фиг. 1 представлена структурная схема устройства, на фиг. 2— схема блока задания скорости смещения информации. 35

Устройство (фиг. 1) содержит первый блок 1 управления, пульт 2 управления, счетчик 3 строк знакомест, счетчик 4 текстовых строк, счетчик

5 знакомест, первый коммутатор 6, блок 7 памяти, формирователь 8 изображения, второй блок 9 управления, блок 10 задания .скорости смещения информации, первый реверсивный счетчик 11 на ального адреса, второй коммутатор 12, второй 23 и третий 14 реверсивные счетчики начального адреса, третий коммутатор 15, блок

1б элементов И.

1 ,Блок 10 задания скорости смещения

1информации содержит (фиг. 2) первый

17 и второй 18 инверторы, первый " одиннадцатый элементы И 19-29, первый 30 и второй 31 суммирующие счетчики, третий реверсивный счетчик 32, первый. — шестой элементы ИЛИ 33-38, первый — третий элементы 39-41 задержки, триггер 42.

Первый блок 1 управления предназначен для обмена информацией устройства с системой обработки данных и накопителем на гибких магнитных дисках, для хранения данных и управляющих программ, выполнения различных арифметических, логических операций и операций пересылки данных в соответствии с управляющими программами. Блок состоит из взаимосвязанных между собой микропроцессора, узла управления, узлов параллель ного и последовательного интерфейса с накопителем на гибком магнитном диске и системой обработки данных, оперативного запоминающего устройства и дешйфратора старших разрядов адресов, Пульт 2 управления предназначен для управления процессом отображения информации, ее редактирования, задания режима регенерации, ввода сменных управляющих программ и различных данных, выбора формата и направления плавного перемещения информации на экране ЭЛТ, регулирования скорости плавного перемещения информации.

Суммирующий счетчик 3 строк знакомест вырабатывает адресные сигналы для формирователя 8 изображения.

Под действием управляющего сигнала с четвертого выхода первого блока

1 управления, поступающего на первый вход счетчика 3, этот счетчик может работать с периодом счета 12 (при формате отображения 24 текстовые строки Х 80 знаков, когда текстовые строки следуют с периодом в 12 телевизионных строк) и с периодом счета 20 (при формате отображения 14 текстовых строк на 40 знаков, когда текстовые строки следуют с периодом в 20 телевизионных строк). Состояние, счетчика 3 в параллельном коде подается на формирователь 8 изображения и в зависимости от подаваемого значения на экране отображается код засвета одной из 12 (20} строк матрицы отображения знака. Импульсами счета для счетчика 3 являются синхроимг пульсы строчной частоты со второго блока P управления, поступающие туда с формирователя 8 изображения.

Импульсы переноса со счетчика 3 подаются на счетчик 4 текстовых строк. По окончании цикла регенерации состояние счетчика 3 под дейст1123048

5

20

50 вием управляющего сигнала со второго блока 9 управления устанавливается в "ноль" и до начала следующего цикла регенерации начальное состояние в него перезаписывается в зависимости от формата отображения информации либо из счетчика 13 начального адреса, либо из счетчика

14 начального адреса через коммутатор 15 и блок 16 элементов И. Суммирующий счетчик 4 текстовых строк считает с периодом, равным

48 и служит для адресации блока 7 памяти. Импульсами счета для него являются импульсы переноса со счетчика 3 строк энакомест. По окончании цикла регенерации состояние счетчика 4 управляющим сигналом из второго блока 9 управления устанавливается р ""ноль" и до начала следующего цикла регенерации в счетчике

4 устанавливается начальное состояние путем перезаписи состояния первого реверсивного счетиика 11 в параллельном коде через блок 16 элементов И.

Суммирующий счетчик 5 знакомест вырабатывает сигналы адресации блока 7 памяти. Счетчик считает в зависимости от управляющего сигнала из узла 2 управления с периодом

80 (при формате 24/80) или 40 (при формате 14(40). Импульс переноса поступает из него на второй блок

9 управления. Импульсами счета для него являются импульсы с формирователя изображения, следукицие с частотой следования знаков в строке.

Первый коммутатор 6 адресных шин обеспечивает последовательный доступ первого блока 1 управления к блоку

7 памяти. Во время, незадействованное на регенерацию изображения, по сигналу "Выбор" с третьего выхода первого блока 1 управления коммутатор 6 подсоединяет адресную шину блока 7 памяти к адресной шине первого блока 1 управления.

Блок 7 памяти предназначен дпя запоминания;:адов символов отображаемой информации в соответствую." щем формате. При формате 24 ° 80 s блоке 7 памяти запоминается 48 текстовых строк по 80 знаков. При этом в начальный момент за счет. установки начального состояния счетчика 4 равным 001100 отображаются текстовые строки с 12-ой по 35-ую

М включительно. При формате отображения 14 40 в блоке 7 памяти запоминается 48 текстовых строк по

40 знаков. При этом в начальный момент отображаются на экране ЭЛТ . текстовые строки с 12-й по 25-ю включительно. Больший чем требуется для отображения объем блока 7 памяти выбран из соображения следующего: при воспроизведении плавно движущейся в любом направлении информации необходимо иметь несколько больший объем блока 7 памяти, так как в ка;— кой-то момент времени на экране ЭЛТ часть какой-то текстовой строки уходит из поля зрения оператора, т.е. постепенно перес= àåò отображаться и также постепенно с другой сторонш экрана начинает отображаться новая строка, в момент, когда одна текстовая строка полностью перестала воспроизводиться на экране и в блок памяти 7 необходимо переслать взамен новую текстовую строку, воэможна ситуация, когда блок 1 управления, либо занят другой более срочной работой (напрнмер, обменом по линии связи с системой обработки данных), либо необходимая для пересылки информация находится в накопителе на гибком магнитном диске и для ее извлечения обычно необходимо несколько секунд.

Формирователь, 8 изображения предназначен для непосредственного формирования иэображения. В нем формируются строчные и кадровые синхроимпульсы. В зависимости от управляющего сигнала "Формат отображении"„ поступающего с четвертого выхода первого блока 1 управления на первый вход формирователя 8 иэображения, в нем формируются и выдаются на ЭЛТ в последовательном виде построчно коды засвета символов либо в матрице разложения 5 7 (5 ° 9) при формате отображения 24 80, либо в матрице разложения 9 13 (10 .17) точек (дискрет) при формате 14 40. Во время обратного хода узла луча ЭЛТ по строке и кадру формируются бланкиру1ющие строчные и кадровые синхроимпульсы обратного хода, запрещакпцие подсветку луча ЗЛТ.

Второй блок 9 управления предназначен для выдачи в начальный момент времени после подачи на него питания импульса начальной установки блоков устройства отображения

1123048 информации. Кроме того, в нем генерируется стабильная непрерывная последовательность тактовых импульсов, Помимо этого, второй блок 9 управления пропускает приходящие 5 на него с формирователя 8 изображения синхроимпульсы строчной частоты на счетчик 3 строк знакомест во время формирования фЬрмата отображаемых данных, состоящего из 288 (24 80) или 280 (14 40) телевизионных строк. Во время формирования знаков в строках блок 9 управления пропускает на формирователь 8 изображения тактовые импульсы для преоб-разования кодов подсвета символов из нараллельиой формы в последовательную с целью выдачи их для отобра.жения на экран ЭЛТ. По окончании отображения формата данных на 288 (280) телевизионных строках второй блок 9 управления перестает выдавать эти тактовые импульсы на формирователь 8 изображения. Кроме того, он перестает пропускать синхроим- 25 пульсы строчной частоты в счетчик

3 строк энакомест. В блок 10 задания скорости смещения информации второй

9 управления при этом выдает сигнал

"Конец полукадра", а в первый блок Зо

1 управления выдает сигнал "Готов-ность", свидетельствующий о готовности блока 7 памяти к обмену данными с первым блоком 1 управления.

В зто же время счетчики 3-5, а также .формирователь изображения устанавливаются s нулевое состояние сигналом, поступающим со второго блока 9 управления. По сигналам

"Выбор" и "Запись — чтение" от пер- 40 вого блока 1 управления второй блок 9 управления посылает сигналы, "Запись" или "Чтение" в блок 7 памяти и происходит обмен данными первого блока 1 управления с блоком 45

7. памяти. Перед началом нового полукадра второй блок 9 управления

I прекращает выдачу сигнала "Готовность" на первый блок 1 управления, что является для первого блока 1 - управлению сигналом о том, что следует временно приостановить обмен данными с блоком 7 памяти. Со второ«

1го блока 9 управления, кроме того, независимо от положения луча ЭЛТ постоянно подаются тактовые импульсы на формирователь 8 изображения, пульт

2 управления, блок 10 задания скорости смещения информации и первый блок

1 управления, Блок 10 задания скорости смещения информации предназначен для задания скорости движения отображаемой на экране ЭЛТ информации. В зависимости от заданной на пульте 2 управления скорости движения отображаемой на экране ЭЛТ информации, ее формата и направления движения, блок 10 посылает в первый 11, второй 13 нли третий 14 реверсивные счетчики начального адреса после каждого или нескольких полукадров определенное количество импульсов. Но сигналу

"Стоп" из первого блока 1 управления или с пульта 2 управления генерация импульсов прекращается. После включения устройства в режиме неподвижного отображения информации с приходом в блок 10 импульса начальной установки или импульса "Конец полукадра" от второго блока 9 управления иэ блока 10 выдаются вначале импульсы установки нулевого состояния в счетчики 11-14, затем импульсы начальной установки счетчика 11,, а затем подается импульс в блок И элементов 16„ по которому элементы И открываются и состояние счетчика 11 и одного из счетчиков 13 или 14 в параллельном коде записывается через блок

И элементов 16 и счетчик 4 текстовых строк и счетчик 3 строк знакомест.

Первый реверсивный счетчик начального адреса предназначен для. задания перед циклом регенерации информации начального состояния счетчика 4 текстовых строк путем перезаписи своего состояния в параллельном коде через блок 16 элементов И

А-. в счетчик 4 текс говых строк, который предвари-.ельно перед этим установлен из второго блока 9 управления в нулевое состояние. При задании режима движения отображаемой ца экране

ЭЛТ информации снизу вверх под действием управляющего сигнала с пульта 2 управления счетчик 11 работает на сложение с периодом, равным 48.

Импульсаьаю счета для него являются импульсы переноса со счетчика 13 или 14, поступающие через второй коммутатор 12. При этом счетчики 13 или 14 также работают на сложение.

При задании режима движения отображаемой информации на экране сверху вниз под действием управляющего сиг13

l4

1 123048 нала с пульта 2 управления счетчик

11 работает на вычитание с периодом

48 в совокупности со счетчиком 13 или 14, которые также работают ка

> вычитание. В случае отображения на экране ЭЛТ неподвижной информации состояние счетчика 11 неизменно.

Второй коммутатор 12 в зависимости от формата отображаемой информации под действием управляющего сигнала с первого блока управления соединяет цени переноса второго счетчика

13 и первого счетчика 11 (24 80) или третьего счетчика t4 и первого счетчика 11 (14 ° 40).

15

Второй реверсивный счетчик 13 начального адреса считает с периодом, равным 12, и используется при формате отображения 24.80, когда текстовые строки следуют с интервалом в

12 телевизионных строк. Счетчик 13 предназначен для установки после каждого полукадра перед новым циклом. регенерации начального состояния счетчика 3 строк знакомест путем перезаписи в него своего состояния в параллельном коде через третий коммутатор 15 и блок 16 элементов И. . При задании режима движения отображаемой на экране ЭЛТ. информации снизу вверх счетчик 13 работает на сложение, импульсы счета поступают на него периодически с блока 10 задания скорости смещения информа35 ции. При задании режима движения отображаемой на экране ЭЛТ информации сверху вниз счетчик 13 работает на вычитание. При отображении на экране ЗЛТ неподвижной информации состояние счетчика 13 неизменно.

Третий реверсивный счетчик 14 начального адреса предназначен для задания начального состояния суммирующего счетчика 3 строк знакомест

45 перед циклом регенерации полукадра путем перезаписи своего состояния в параллельном коде в этот счетчик через третий коммутатор 15 и блок

16 элементов И. Счетчик 14 считает с периодом, равным 20, и использует50 ся при формате отображения 14 текстовых строк по 40 знаков, когде тексто" вые строки в каждом полукадре следуют с периодом в 20 телевизионных мтрок. При задании режима движения отображаемой на экране ЭЛТ информации снизу вверх счетчик 14 под действием управляющего сигнала с пульта

2 управления работает на сложение.

Импульсы счета поступают на него периодически с блока 10 задания скорости смещения информации. При задании режима движения отображаемой на экраке ЭЛТ информации сверху вниз счетчик 14 .работает на вычитание.

При отображении на экране ЭЛТ неподвижной информации состояние счетчика 14 неизменно, поскольку импульсы на него не подаются.

Третий коммутатор 15 под действием управляющего сигнала с первого блока 1 управления при формате отображения 24 строки по 80 знаков коммутирует на входы блока 16 элементов И параллельный выход счетчика

13, а лри формате отображения 14 текстоЬых строк по 40 знаков коммутирует на входы блока 16 элементов И параллельный выход счетчика 14.

Блок 16 элементов. И служит для пропускания на выходы поступающих на его входы сигналов по управляющему сигналу с блока 10 задания скорости смещения информации.

Первый инвертор 17 предназначен для инвертирования входного сигнала

"Вид формата" от первого блока управления и в случае его нулевого значения, означающего формат 14. ° 40, выдает на выходе единичное значение, и
