Реферат



1 ПОВОРОТНОЕ УСТРОЙСТВО ДЛЯ ВРУБОВЫХ МАШИН, содержащее поворотиую головку, связанную с ко пусом машины j механизм горизонталь ного вращения головки, выполненный в виде зубчатого колеса, смонтированного на стойке, имеющей опорный диск, зубчатые рейки, связанные с силовыми гидродомкратами, входящими в зацепление с зубчатьши колесом, и расположенные диаметрально, о тличающееся тем, что, с целью повьшения надежности в работе, поворотная головка выполнена в виде рамы, зубчатое колесо жестко закреплено на стойке и расположено внутри поворотной головки, а стойка жестко смонтирована на корпусе врубовой машины, при этом гидродомкраты вмонтированы в поворотную головку, 2.Устройство по п. 1, о т л ичающееся тем, что каждый гидродомкрат выполнен с двумя разнесенными вдоль корпуса поршнями, которые соединены зубчатой рейкой. 3.Устройство по п. 1, отличающееся тем, что диаметр опорного диска больше, чем диаметр делительной окружности зубчатого , колеса.

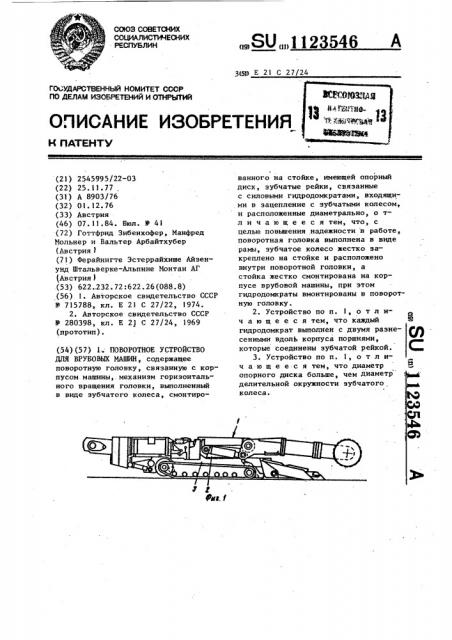

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН,. SU ÄÄ1123546

3(Я) E 21 С 27/24

Г(ЫУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ

О"INCAHNE ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (2l) 2545995/22-03 (22) 25.11.77 . (31) А 8903/76 (32) 01.12.76 (ЗЗ) Австрия (46) 07.11.84. Бюл. Ф 41 (72) Готтфрид Зибенхофер, Манфред

Мольнер и Вальтер Арбайтхубер (Австрия 1 (71) Ферайнигте Эстеррайхише Айзенунд Штальверке-Альпине Монтан АГ (Австрия 1 (53) 622.,232. 72: 622. 26 (088. 8) (56) 1. Авторское свидетельство СССР

9 715788, кл. Е 21 С 27/22, 1974.

2. Авторское свидетельство СССР

9 280398, кл. Е 21 С 27/24, 1969 (прототип). (54) (573 l. ПОВОРОТНОЕ УСТРОЙСТВО

ДЛЯ ВРУБОВЫХ МАШИН, содержащее поворотную головку, связанную с корпусом.машины, механизм горизонтального вращения головки, выполненный в виде зубчатого колеса, смонтированного на стойке, имеющей опорный диск, зубчатые рейки, связанные с силовыми гидродомкратами, входящими в зацепление с зубчатыми колесом, и расположенные диаметрально, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности в работе, поворотная головка выполнена в виде рамы, зубчатое колесо жестко закреплено на стойке и расположено внутри поворотной головки, а стойка жестко смонтирована на корпусе врубовой машины, при этом гидродомкраты вмонтированы в поворотную головку.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что каждый гидродомкрат выполнен с двумя разнесенными вдолЬ корпуса поршнями, которые соединены зубчатой рейкой.

3. Устройство по п. 1, о т л ич а ю щ е е с я тем, что диаметр

6 опорного диска больше, чем диаметр делительной окружности зубчатого, колеса.

1123546

Изобретение относится к горной промышленности, а именно к поворотным устройствам исполнительных органов врубовых машин, Известно поворотное устройство исполнительного органа горной машины, содержащее зубчатое колесо, гидродомкраты поворота с зубчатыми рейками, находящимися в зацеплении с зубчатым колесом (1 ).

Наиболее близким к изобретению по технической сущности и достигаемому результату является поворотное устройство для врубовых машин, содержащее поворотную головку, связанную с корпусом машины, механизм . горизонтального вращения головки, выполненный в виде зубчатого колеса, смонтированного на стойке, имеющей опорный диск, зубчатые рейки, связан- ные с силовыми гидродомкратами, входящими в зацепление с зубчатым колесом, и расположенные диаметрально(2 1.

Недостатком известного поворотного устройства исполнительных органов 25 является низкая надежность его работы при значительных врубовых нагрузках, обусловленная консольным креплением поворотной головки.

Целью изобретения является повыше30 ние надежности в работе поворотного устройства.

Поставленная цель достигается тем,что в поворотном устройстве для врубовых машин, содержащем поворотную головку, связанную с корпусом машины, механизм горизонтального вращения головки, выполненный в виде зубчатого колеса, смонтированного на стойке, имеющей опорный диск, зубчатые рейки, связанные с силовыми гидродомкратами, входящими

1в зацепление с зубчатым колесом, и расположенные диаметрально, поворотная головка выполнена в виде рамы, зубчатое колесо жестко закреплено на стойке и расположено внутри поворотной головки, а стойка жестко смонтирована на корпусе врубовой машины, при этом гидродомкраты вмонтированы в поворотную головку. 50

Кроме того, каждый гидродомкрат выполнен с двумя. разнесенными вдоль корпуса поршнями, которые соединены зубчатой рейкой.

Причем диаметр опорного диска 55 больше, чем диаметр делительной окружности зубчатого колеса.

На фиг. I показаны врубовая машина, общий вид сбоку; на фиг.2.— то же, вид в плане; на фиг. 3 сечение А-A на фиг. 4; на фиг. 4 сечение Б-Б на фиг, 3 в плане ; на фиг. 5 — сечение В-В на фиг. 3.

Поворотное устройство состоит иэ поворотной головки 1, выполненной в виде рамы и стойки 2. Стойка 2 жестко соединена с корпусом 3 врубовой машины. Кольцеобразный опорный диск закреплен на стойке 2 с помощью болтов 5. Со стойкой 2 жестко соединено зубчатое колесо 6 с помощью болтов ",, расположенное внутри поворотной головки..

Поворотная головка 1 охватывает с обеих сторон зону 8, в которой расположен опорный диск 4. Поверхности 9 скольжения, которыми поворотная головка 1 опирается в зоне 8 опорного диска 4, выполнены в виде прокладок 10 из пластмассы. Между наружной поверхностью 11 опорного диска 4 и поворотной головкой 1 может оставаться определенный зазор, .однако наружная поверхность ll может и прилегать к поворотной головке 1.

В поворотной. головке 1 размещены две зубчатые рейки 12 и 13 с возможностью продольного перемещения, которые в диаметрально противоположных положениях входят в зацепление с зубчатым колесом 6, С каждой зубчатой рейкой 12 и 13 соосно соединены два поршня 14 и 15 или 16 и 17 соответственно силовых гидродомкратов 18 и 19, вмонтированных в поворотную головку 1 с рабочими полостями 20-23.

Поворотное устройство для врубовых машин работает следующим образом.

При подаче давления в рабочие полости 20 и 23 осуществляется поворот головки 1 с одновременным перемещением зубчатых реек 12 и 13, которые в диаметрально противоположных положениях входят в зацепление с зубчатым колесом 6. Поворот головки

1 относительно стойки 2 происходит по прокладкам 10 опорного диска

При подаче давления в рабочие полости

21 и 22 происходит смена направления поворота.

Таким образом, за счет указанного выполнения поворотного устройства обеспечивается его повышенная надежность работы.
