Реферат



УСТРОЙСТВО ДЛЯ СВЕДЕНИЯ КРАЕВ РАНЫ, содержащее две бранши, установленные на зубчатой рейке, одна из бранш - неподвижно, а другая - с возможностью перемещения вдоль рейки посредством храпового механизма, а в браншах выполнены сквозные пазы под направляющие спицы, отличающееся тем, что, с целью исключения некроза тканей путем обеспечения возможности регулирования усилия сдавливания тканей, оно снабжено прижимными планками треугольного сечения , установленными с обеих сторон бранш с возможностью поворота относительно продольной оси бранш, и подвижными винтами, размещенными в резьбовых отверстиях, которые выполнены в браншах, причем винты установлены с возможностью воздействия на соответствующие планки. (Л 1C со О5 О5 а

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

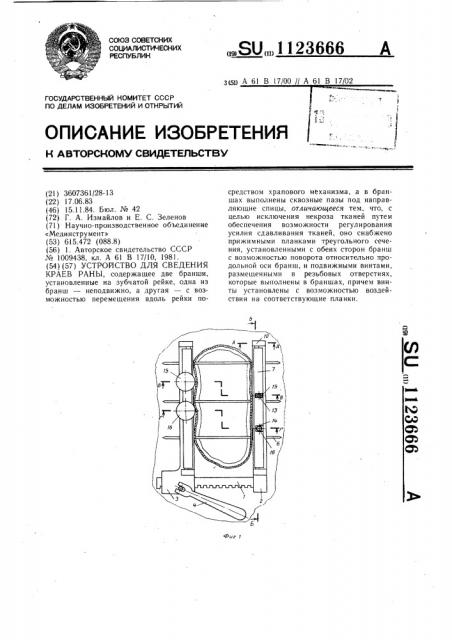

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Фиг 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3607361/28-13 (22) 17.06.83 (46) 15.11.84. Бюл. № 42 (72) Г. A. Измайлов и Е. С. Зеленов (71) Научно-производственное объединение

«Мединструмент» (53) 615.472 (088.8) (56) 1. Авторское свидетельство СССР № 1009438, кл. А 61 В 17/10, 1981. (54) (57) УСТРОЙСТВО ДЛЯ СВЕДЕНИЯ

КРАЕВ РАНЫ, содержащее две бранши, установленные на зубчатой рейке, одна из бранш — неподвижно, а другая — с возможностью перемещения вдоль рейки по,.SU„„1123666 А з 5д А 61 В 17/00 // А 61 В 17/02 средством храпового механизма, а в браншах выполнены сквозные пазы под направляюшие спицы, отличающееся тем, что, с целью исключения некроза тка ней путем обеспечения возможности регулирования усилия сдавливания тканей, оно снабжено прижимными планками треугольного сечения, установленными с обеих сторон бранш с возможностью поворота относительно продольной оси бранш, и подвижными винтами, размещенными в резьбовых отверстиях, которые выполнены в браншах, причем винты установлены с возможностью воздействия на соответствующие планки.

1123666

Изобретение относится к меди ци нской технике, в частности к устройствам для сведения краев раны.

Известно устройство для сведения краев раны, содержащее две бранши, установленные на зубчатой рейке, одна из бранш— неподвижно, а другая — с возможностью перемещения вдоль рейки посредством храпового механизма, а в браншах выполнены сквозные пазы под направляющие спицы 11).

Недостатком данного устройства является возможность возникновения некротических явлений при длительном сдавливании краев раны.

Цель изобретения — исключение некроза тканей путем обеспечения возможности регулирования усилия сдавливания тканей.

Поставленная цель достигается тем, что устройство для сведения краев раны, содержащее две бранши, установленные на зубчатой рейке, одна из бранш — неподвижно, а другая — с возможностью перемещения вдоль рейки посредством храпового механизма, а в браншах выполнены сквозные пазы под направляющие спицы, снабжено прижимными планками треугольного сечения, установленными с обеих сторон бранш с возможностью поворота относительно продольной оси бранш, и поджимными винтами, размещенными в резьбовых отверстиях, которые выполнены в браншах, причем винты установлены с возможностью воздействия на соответствующие планки.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А — А на фиг.

1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — сечение  — В на фиг. 1; на фиг. 5 — сечение à — Г на фиг. 1; на фиг.

6 — разрез  — В на фиг. 1 (поджатие краев раны верхними планками); на фиг. 7— разрез à — Г на фиг. 1 (поджатие краев раны нижними планками).

Устройство для сведения краев раны состоит из зубчатой рейки 1, соединяющей неподвижную 2 и подвижную 3 бранши, передвигающейся вдоль зубчатой рейки посредством вращения ручки 4 храпового механизма. Неподвижная 2 и подвижная 3 бранши снабжены продольными пазами 5, куда входят направляющие спицы 6. На каждой бранше установлены с возможнос5

45 тью поворота относительно продольной оси бранш верхняя 7 и нижняя 8 прижимные планки треугольного сечения при помощи шипов 9, входящих в обоймы 10. Шипы имеют лыски 11, а обоймы — пазы 12.

Верхние прижимные планки 7 имеют вырезы 13 и 14, а бранши 2 и 3 — резьбовые отверстия, где установлено по два поджимных винта 15 и 16. Винт 15 имеет в средней части сферическую фаску 17, о которую опирается планка 7, а верхняя часть тела винта 15 входит в вырез 13.

Винт 16 проходит через вырез 14 в верхней планке 7, резьбовое отверстие в бранше 2 или 3 и упирается сферическим торцом 18 в нижнюю прижимную планку 8.

Устройством для сведения краев раны работают следующим образом.

Прокалывают спицами 6 (фиг. 1) края раны с обеих сторон и заводят спицы в пазы 5 бранши 2 и 3. Затем вращением ручки

4 сближают бранши 2 и 3, чем достигается и сближение краев раны. При достаточном сближении краев раны выворачиваются поджимные винты 15 на обеих браншах, в результате чего верхние прижимные планки 7 сжимают края раны (фиг. 6). На рану наносятся швы. Спицы 6 (фиг. 1). удаляются. в таком положении устройство фиксируется к телу пациента. Через некоторое время (3 — 4 ч) до наступления некротических изменений кожи под воздействием механического сдавливания начинают вворачивать винты 16, в результате чего прижимные планки 8 прижимают края раны. После получения необходимого усилия сдавливания винты 15 вворачиваются в бранши 2 и 3, тем самым давая возможность верхним прижимным планкам вернуться в исходное состояННе (фиг. 7) . Участки кожного покрова, прежде сдавленные верхними планками 7, оказываются свободными и за следующие

3 — 4 ч успевают восстановить кровообращение, предотвращая некроз. Эти смены очередности прижатия планками, производятся регулярно в течение всего срока частичного сращения раны до тех пор, пока не снимается устройство.

Предлагаемое устройство для сведения краев раны имеет следующие преимущества перед известными устройствами: исключается возможность возникновения некроза мягких тканей; обеспечивается возможность регулирования усилия сдавливания тканей.

1123666

А-А

1Z б г Я1а

Ф г.5

1б

Фиг. б
