Эндопротез вертлужной впадины

Эндопротез вертлужной впадины

Иллюстрации

Показать все

Реферат



1. ЭНДОПРОТЕЗ ВЕРТЛУЖНОЙ ВПАДИНЫ, выполненный в виде чашки с внутренней сферической полостью и резьбой на наружной поверхности с прорезями по высоте, разделяющими резьбовую поверхность на секторы, отличающийся тем, что, с целью повышения надежности фиксации эндопротеза в кости за счет исключения его самовывинчивания, торцовая поверхность чашки снабжена опорным фланцем, имеющим отверстия с прорезями, оси которых совпадают с осями прорелей на резьбовой поверхности, эндопротез снабжен также заостренными стержнями с фигурными выступами по образующей , один из которых имеет две упругие стопорные пластинки, при том стержни расположены в прорезях чашки. 2. Эндопротез по п. 1, отличающийся тем, что высота профиля резьбы каждого сектора выполнена переменной. (Л ьо оо О) оо N3

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК з(Я) A 61 F /00

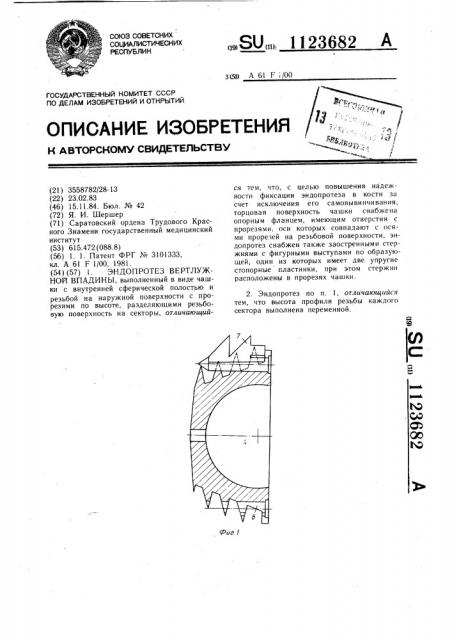

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3558782/28-13 (22) 23.02.83 (46) 15.11.84. Бюл. № 42 (72) Я. И. Шершер (71) Саратовский ордена Трудового Красного Знамени государственный медицинский институт (53) 615.472 (088.8) (56) 1. 1. Патент ФРГ № 3101333, кл. А 61 F 1/00, 1981. (54) (57) 1. ЭНДОПРОТЕЗ ВЕРТЛУЖНОЙ ВПАДИНЫ, выполненный в виде чашки с внутренней сферической полостью и резьбой на наружной поверхности с прорезями по высоте, разделяющими резьбовую поверхность на секторы, отличающий„Л0„„. 1123682 А ся тем, что, с целью повышения надежности фиксации эндопротеза в кости за счет исключения его самовывинчивания, торцовая поверхность чашки снабжена опорным фланцем, имеющим отверстия с прорезями, оси которых совпадают с осями прорезей на резьбовой поверхности, эндопротез снабжен также заостренными стержнями с фигурными выступами по образующей, один из которых имеет две упругие стопорные пластинки, при этом стержни расположены в прорезях чашки.

2. Эндопротез llo п. 1, отличающнися тем, что высота профиля резьбы каждого сектора выполнена переменной.

1123682

f0 !

Изобретение относится к медицинской технике, а именно к эндопротезам суставов нижней конечности и может быть использовано в конструкции искусственного тазобедренного сустава, предназначенного для восстановления утраченной подвижности при коксартрозе, асептическом некрозе головки бедренной кости, болезни Бехтерева, а также при некоторых последствиях травмы вертлужной впадины и головки бедренной кости.

Известен эндопротез вертлужной впадины, выполненный в виде чашки с внутренней сферической полостью и резьбо" на на. ружной поверхности с прорезями по высоте, раздел яющи ми резьбовую поверхность на секторы (1) .

Однако у этого эндопротеза недостаточная надежность закрепления в кости за счет возможного самовывинчивания.

Цель изобретения — повышение надежности фиксации эндопротеза в кости за счет исключения его самовывинчивания.

Поставленная цель достигается тем, что в эндопротезе вертлужной впадины, выполненном в виде чашки с внутренней сферической полостью и резьбой на наружной поверхности с прорезями по высоте, разделяющими резьбовую поверхность на секторы, торцовая поверхность чашки снабжена опорным фланцем, имеющим отверстия с прорезями, оси которых совпадают с осями прорезей на резьбовой поверхности, эндопротез также снабжен заостренными стержнями с фигурными выступами по образующей, один из которых имеет две упругие стопорные пластинки, при этом стержни расположены в прорезях чашки.

Высота профиля резьбы каждого сектора выполнена переменной.

На фиг. и 2 изображен эндопротез вертлужной впадины в сборе; на фиг. 3— чашка, продольный разрез; на фиг. 4 чашка вид сверху; на фиг. 5 — чашка, вид со стороны опорного фланца; на фиг. 6— стержень с фигурными выступами, общий вид; на фиг. 7 — стержень, вид сбоку.

Эндопротез вертлужной впадины с внутренней стороны имеет полость 1, а снаружи форму усеченного конуса 2 с опорным фланцем 3 у основания. На конической поверхности расположена резьба 4 и прорези 5 по высоте профиля.

Прорези 5 по высоте профиля образуют секторы витков резьбы с передним углом резания 3". Каждый сектор >С имеет уменьшающуюся высоту h профиля резьбы в направлении хода ее за счет подрезки вершины. Это облегчает врезание конструкции в кость, так как уменьшается поверхность соприкосновения между металлом и костью.

Профиль прорези 5 выполняется таким об20

45 разом, чтобы образовалась передняя режущая кромка с (положительным) передним углом резания ". Гледовательно, каж дый сектор ос имеет свою режущую часть. как самостоятельный режущий инструменп

Наряду с прорезями 5 на наружной конической поверхности по высоте профиля расположены lld3hi 6 для фиксаторов 7.

Пазы 6 могут располагаться перпендикулярно фланцу и >год наклоном соответственно наклону конуса эндопротеза.

Фиксатор 7 имеет форму стержня 8 с утолщением 9 на одном конце и фигурной пластинкой 10 на другом, расположенной торцом по длине стержня и имеющей паз

11 в плоскости пластины со стороны торца, обращенного к уп>лщс ник>, с резьбовым отверстием 12 для у,т >ления фиксатора при необходимости.

Оптимальный угол конической lioBcpxHQсти протеза вертлужной впадины в пределах 22 — 30 позволяет легко завинчивать конструкцию и предупреждать возможные переломы краев вертлужной впадины.

Известным способом вскрывается тазобедренный сустав. Вывихивается и резецируется головка. Протезируется проксимальный конец бедренной кости. Вертлужная впадина обрабатывается специальной конической фрезой с углом наклона, соответствующим углу наклона конуса протеза вертлужной впадины и на 4 — 5 мм меньше диаметра предполагаемого протеза. Глубина обработки — внутренняя кортикальная пластинка дна вертлужной впадины. Затем специальным инструментом постепенно завинчивается протез вертлужной впадины до соприкосновения опорного фланца с краем вертлужной впадины пациента. После этого в»dd 6 протеза вертлужной впадины забива тся фиксатор 7 и отверткой расширяется паз !1 в пластинке 10 настолько, чтобы края ее закрепили фиксатор в протезе.

Фиксатор лучше всего устанавливать в области крыши вертлужной впадины. После этого искусственная > оловка вставляется в протез вертлужной впадины и pdlld уц>ива ется.

Таким образом, флан ll пре >упреждает возможность прободения дна вертлужной впадины, коническая поверхность обеспечивает плотное прилегание стенок конструкции к костям таза и исключает возможность смещения конструкции во фронтальной и сагитальной плоскостях. каждый сектор резьбы способствует врезани»> лсн>астей в кость на необходимую глубину, а наличие фиксаторов препятствует самоотвинчиванию.

Предлагаемое конструктивное выполнение эндопротеза вертлужной впадины для искусственного тазобедренного сустава поз1123682

Qu2. 2 воляет при небольшом усилии и малой травматичности на винчи вать на значительную глубину в костную ткань лопасти витков резьбы, надежно фиксировать конструкцию к костям таза, а при необходимости легко удалять ее.

1123682 сф C/Ã. 7
