Циферблатная головка к устройству для набора и взвешивания шихты вагон-весами доменной печи

Циферблатная головка к устройству для набора и взвешивания шихты вагон-весами доменной печи

Иллюстрации

Показать все

Реферат



№ 112387

Класс 18а, 6«

42f 31оз

СССР

Р 1 Р Р Р н. о 1 5 1

118: P 1! . .:

ЬciÜflj10 l Ь1А

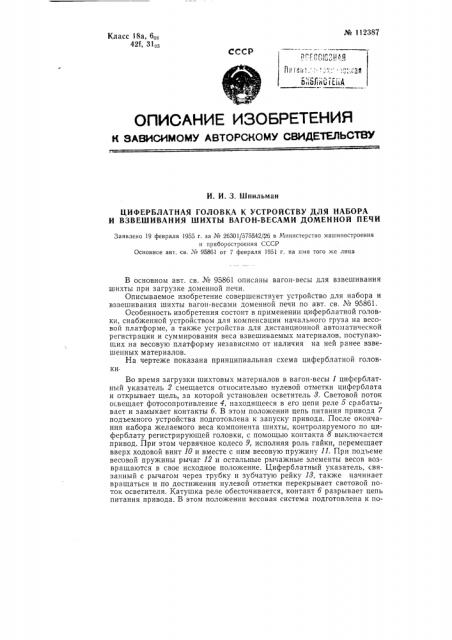

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. И. 3. Шпильман

ЦИФЕРБЛАТНАЯ ГОЛОВКА К УСТРОЙСТВУ ДЛЯ НАБОРА

И ВЗВЕШИВАНИЯ ШИХТЫ ВАГОН-ВЕСАМИ ДОМЕННОЙ ПЕЧИ

Заявлено 19 февраля 1955 г. за № 26301/575542/ 6 в Министерство машиностроения и приборостроения СССР

Основное авт. св. № 95861 от 7 февраля 1951 г. на пмя того же лица

В основном авт. св. М0 95861 описаны вагон-весы для взвешивания шихты при загрузке доменной печи.

Описываемое изобретение совершенствует устройство для набора и взвешивания шихты вагон-весами доменной печи по авт. св. № 95861.

Особенность изобретения состоит в применении циферблатной головки, снабженной устройством для компенсации начального груза на весовой платформе, а также устройства для дистанционной автоматической регистрации и суммирования веса взвешиваемых материалов, поступающих на весовую платформу независимо от наличия на ней ранее взвешенных материалов.

На чертеже показана принципиальная схема циферблатной головки.

Во время загрузки шихтовых материалов в вагон-весы 1 циферблатный указатель 2 смещается относительно нулевой отметки циферблата и открывает щель, за которой установлен осветитель 8. Световой поток освещает фотосопротивление 4, находящееся в его цепи реле 5 срабатывает и замыкает контакты б. В этом положении цепь питания привода 7 подъемного устройства подготовлена к запуску привода. После окончания набора желаемого веса компонента шихты, контролируемого по циферблату регистрирующей головки, с помощью контакта 8 выключается привод. При этом червячное колесо 9, исполняя роль гайки, перемещает вверх ходовой винт 10 и вместе с ним весовую пружину 11. При подъеме весовой пружины рычаг 12 и остальные рычажные элементы весов возвращаются в свое исходное положение. Циферблатный указатель, связанный с рычагом через трубку и зубчатую рейку 13. также начинает вращаться и по достижении нулевой отметки перекрывает световой поток осветителя. Катушка реле обесточивается, контакт б разрывает цепь питания привода. В этом положении весовая система подготовлена к по№ 112387 следующему взвешиванию, независимо от наличия на грузоприемном устройстве ранее взвсшенного компонента.

Во время вращения червячного вала, приводимого в движение электродвигателем, кулачком 14 осуществляется замыкание и размыкание контакта 1а. Количество замыканий импульсов этого контакта всегда пропорциональную весу взвешенного материала. При разгрузке грузоприемного устройства от взвешенных материалов под действием натяжения пружины циферблатный указатель поворачивается в противоположное направление. В этом случае привод включается схемой на обратный ход, ходовой винт начинает опускаться, возвращая рычажную систему весов в нулевое исходное положение.

Предмет изобретения

Циферблатная головка к устройству для набора и взвешивания шихты вагон-весами доменной печи по авт. св. № 958б1, отличающ ая ся тем, что, с целью дистанционной автоматической регистрации и суммирования веса взвешиваемых материалов, поступающих на весовую платформу независимо от наличия на ней ранее взвешенных материалов, и с целью подготовки весовой системы к последующему взвешиванию и получения мощного импульса для приведения в действие регистрирующего и суммирующего устройств, верхний конец весовой пружины подвешен к ходовому винту подъемного устройства, осуществляющего одновременно возврат весовой системы со взвешенным грузом в исходное нулевое положение и передачу регистрирующему и суммирующему устройствам числа импульсов, пропорционально взвешиваемому грузу.
