Надувной парус

Надувной парус

Иллюстрации

Показать все

Реферат



1ИАДУЗНОЙ ПАРУС, включающий напувную оболочку из гибкого и герметичного материала с поперечными пе. ремычками, раскрепленный вантами. установленный на приспособлении дпя поворота паруса и снабженный рифтросами , отличающийся .тем, что, с целью упрощения изготовления и эксплуатации и снижения его массы, поперечные.перемычки выполнены в виде жестких профилированных нервюр, ус тановленных внутри надувной оболочки и снабженных снаружи бандажами, соединенными с нервюрами крепежными де ,талями, проходящими сквозь надувную оболочку. / (О фиг.1

А зав В63 906

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;.

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССОР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3314154/27-11 (22) 06.07.81 (46) 15. 11 ..84. Бюп. У 42 (72) О.А.Иороцкий (53) 629.12.014(088.8) (56) 1. Заявка Франции Р 2432431, хл. В 63 Н 9/06, опублик. 29.02.80

{прототип).

:(54)(57)),НАДУВНОЙ ПАРУС, включающий: напувную оболочку из гибкого и гер" метичного материала с поперечными пе« ремычками, раскрепленный вантами, установленный на приспособлении для поворота паруса и снабженный рифтросами, отличающийся тем, что, с целью упрощения изготовления и эксплуатации и снижения его массы, поперечные перемычки выполнены в виде жестких профилированных нервюр, установленных внутри надувной оболочки и снабженных снаружи бандажами, соединенными с нервюрами крепежными де, талями, проходящими сквозь надувную оболочку.

2. Парус по и. 1, о т л и ч а юшийся тем, что наружные бандажи

1123936 снабжены обухами для крепления вант и риф-тросов.

Изобретение относится к парусному вооружению, а именно к надувным парусам.

Известен надувной парус, включающий надувную оболочку из гиб- 5 кого и герметичного материала с поперечными перемычками, раскрепленный вантами, установленный на приспособ ленни для поворота паруса и снабжен-.. ный риф-тросами (1) .

1О

Недостатками известного устройст ва являются сложность и повышенная трудоемкость его изготовления.

Цель изобретения — упрощение изготовления и эксплуатации и снижение 15 массы надувно о паруса.

Указанная цель достигается тем, что в надувном парусе, включающем надувную оболочку из гибкого и герметичного материала с поперечными 20 перемычками, раскрепленном вантами, установленном на приспособлении для поворота napyra и снабженном рифтросами, поперечные перемычки выполнены в виде жестких профилированных нервюр, установленных внутри надувной оболочки и снабженных снаружи бан» дажами, соединенными с нервюрами .крепежными деталями, проходящими сквозь надувную оболочку. 30

Наружные бандажи снабжены обухами для крепления вант и риф-тросов.

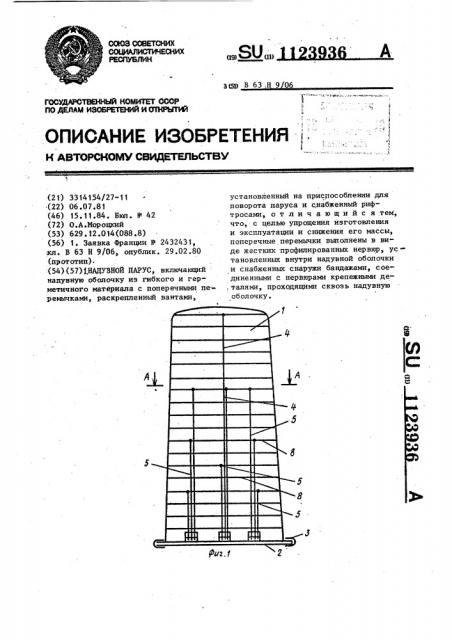

На фиг. 1 изображен надувной парус, вид сбоку; на фиг. 2 — сечение З5

А-А на фиг. 1; на фиг. 3 — сечение

Б-Б на фиг. 2.

Надувной парус состоит из надувной оболочки 1 смонтированной на сплошном круговом основании 2, вращающемся в горизонтальной направляющей 3. Надувной парус раскреплен вантами 4, имеет риф-тросы 5 для изме нения его площади.

Надувная оболочка,.1 крепится изнутри к нервюрам 6,: боковины кото;рых стянуты тяжами и обжимается снаружи бандажами 8, имеющими обухи 9 для крепления вант 4 и риф-тросов 5.

Бандажи 8 крепятся к надувной оболочке 1 и к нервюрам 6 с помощью крепежных деталей 10, пропускаемых сквозь надувную оболочку 1.

Надувной парус .эксплуатируется следующим образом.

При необходимости поднятия паруса через вентили или ниппели, установленные в круговом основании 2 (не показаны) в месте монтажа оболочки 1, воздух накачивается в надувную оболочку 1 до нужного давления, парус поднимается. При этом его положение регулируется риф-тросами 5 и вантами

4, которые через обухи 9 на бандажах

8 передают усилие на нервюры 6.

Нервюры 6, жестко скрепленные с надувной оболочкой 1, обеспечивают заданный профиль паруса, при установке которого под углом к ветру возникает сила тяги, движущая данное транспортное средство.

Надувной парус прост в изготовлении и эксплуатации, обладает высокой жесткостью при малой массе.

1123936

Составитель Ю.Сенькин

Редактор М.Веселова Техред С.Легеэа

Корректор, Г.Решетник

Подпис ное

Филиал ППП"Патент", r. Ужгород, ул. Проектная, 4

Заказ 8192/19 Тирал 455

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
