Композиция для изготовления кислотоупорной замазки

Композиция для изготовления кислотоупорной замазки

Иллюстрации

Показать все

Реферат



КСМ103ИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ КИСЛОТОУПОРНОЙ ЗАМАЗКИ, включающая жидкое стекло, отвердитель и диабазовь порошок, отличающаяся тем, что, с целью повышения стойкости в концентрированной азотной кислоте и удлинения срока схватывания , она содержит в качестве отвердителя отходы производства хлористого кальция и белой сажи при следующем соотношении компонентов, мае. % 15-20 Жкщкое стекло Отход производства 3-7 хлористого кальция Отход производст8-30 ва белой сажи Остальное Диабазовый порошок

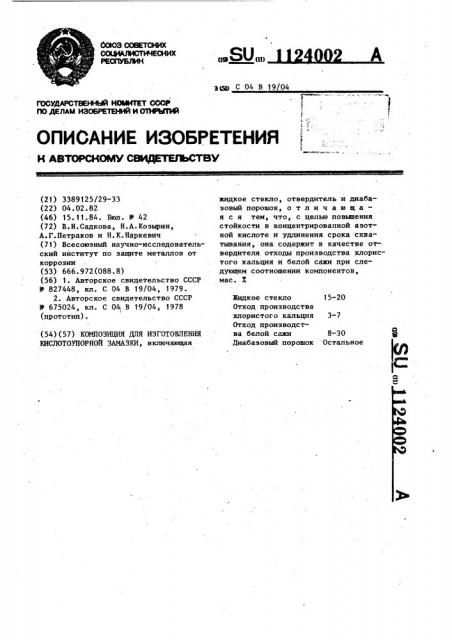

ЙМСЭ COBETCHHX

РЕСПУБЛИН аа (11) ур С 04 В 19/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCNONh СЗИЦВТБЪСТВУ

15-20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3389125/29-33 (22) 04.02.82 (46) 15. 11.84. Бюл. Ф 42 (72) В. Н. Садкова, Н.А. Козырни, А.Г. Петраков и Н. К. Наркевич (71) Всесоюзный научно-исследовательский институт по защите металлов от коррозии (53) 666.972(088.8) (56) 1. Авторское свидетельство СССР

У 827448, кл. С 04 В 19/04, 1979.

2. Авторское свидетельство СССР

9 675024, кл. С 04 В 19/04, 1978 (прототип). (54) (57) КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ

КИСЛОТОУПОРНОИ ЗАМАЗКИ, включающая жидкое стекло, отвердитель и диабазовый порошок, о т л и ч а ю щ а— я с я тем, что, с целью повышения стойкости в концентрированной азотной кислоте и удлинения срока схватывания, она содержит в качестве отвердителя отходы производства хлорис" того кальция и белой сажи при следующем соотношении компонентов, мас. Х

Жидкое стекло

Отход производства хлористого кальция 3-7

Отход производства белой сажи 8-30

Диабазовый порошок Остальное

1124002

15-20

Жидкое стекло

Отход производства хлористого кальция

Отход производства белой сажи

Диабазовый порошок

3-7

8-30

Остальное

Изобретение относится к промьипленности строительных материалов н может быть использовано для противокоррозионной защиты оборудования, эксплуатируемого в среде концентрированных кислот.

Известна композиция для изготовления кислотоупорной замазки, включающая, вес. 7 жидкое сте:сло 22-28; модифицированный нефелиновый анти- 10 пирен 2,2-4,0; окислосодержащий аэросил 0,8-1,4; электрокорунд 28-36 и андезитовая мука остальное- Ц .

Наиболее близкой к изобретению является композиция в составе бетонной смеси, включающая, вес. Х! жидкое стекло 12-14; твердые хлориды

0,4-1; базальтовый песок 25-30; базальтовьй щебень 24-37,1; азросил

0,5-1 и диабазовая мука остальное (2) . 20

Однако известные композиции характеризуются недостаточной стойкостью в концентрированной азотной кислоте и коротким сроком схватывания. 25

Целью изобретения является повышение стойкости в концентрированной азотной кислоте и удлинение срока схватывания.

Поставленная цель достигается тем, что композиция для изготовления кислотоупорной замазки, включающая жидкое стекло, отвердитель и диабазовый порошок, содержит в качестве отвердителя отходы производства хлористого кальция и белой сажи при следующем соотношении компонентов, вес. Ж:

Отход производства хлористого кальция — пастообразное вещество

1 коричневого цвета, которое извлекается с фильтра-пресса после осаждения гидроокисей, солей кальция и магния °

Химический состав отхода производства хлористого кальция, 7:

СаС) 28,5;Fe(OH)> 2,28;Са(ОН) 0,12;

Mg(0H)2 6,2;влага остальное.MgCO) 1,7;

А1 03 0,3; S 0,15; Fq20q 0,2.

Отход белой сажи представляет со- бой густую суспенэию светло-серого цвета, извлекаемую со стадии карбонизации жидкого стекла.

Химический состав отхода производства белой сажи, вес. 7: Sip 15-18;

СаБО1 5-9; Н О 75-80.

Химический состав диабазовог порошка, вес. 7: Si02 49,7; А1203. 18,5;

Fe>O3 6,73; ГеО 14,59; СаО 8,45; .

MgO 1,7; NayO 2,8; К О 2,17.

Кислотостойкость 96,2-96,87..

Химический состав жидкого стекла» вес. 7: Si02 32,16; Na20 12,08;

Н О 55,76.

Плотность9 =-1,44.

Пример, В растворомешалку помещают диабазовый порошок, отход. белой сажи Ленинского химического комбината, отход производства хпористого кальция (Новомосковское производственное объединение "Азот" ). 3a-. тем вводят жидкое стекло и перемешивают до однородного пастообразного состояния

Составы предлагаемой композиций известной и прототипа (без заполнителя) приведены в табл. 1.

В табл. 2 представлены свойства жидкостекольных композиций.

Как следует из приведенных данных, использование добавки отхода производства хлористого кальция и шлама— отхода производства белой сажи поэво" ляет получить прочный материал, стойкий как в кислотах, так и в щелочах с увеличенным сроком схватывания, что является важным показателем в процессе приготовления замазки.

1124002. Таблица 1

1 1 т

Составы, композиций

Сырьевые материалы

Прототип.Предлагаемый звестный

I II II I II

III IV Ч

III I II

Жидкое стекло, r

Диабазовый пороаок, вес. Х 25 28 30 — - - . 52 52 63 65 65

Антизитовая мука, вес. Х

47 38,8 30,6

Отход производства хлористого кальция,г

2 3 5 7 7,5

31 30 15 8 75

Отход белой сами,г

Аэросил, r

05 07 1

Твердые хлориды, г 0,4 0,7 1

Базальтовый наполнитель, г

62,1 57,6 54

Иодифиц юро ванный антипирен,вес.X

2,2 3 1 4,0

Электрокорунд, вес. Х

28, 32 36

0,8 1,8 1 4

Окислосодериащий аэросил (810 А1 О ), вес. Х

12 13 14 22 25 28 15 15 17 20 20

Ю

С»Ъ

01 л о

СЧ

an

Ch л о

»ф

С Ъ

ССЪ

° \ о

«0

О

00 л о ю

4Г\

° 1 ь

Ю л л а о

0Ъ ю

00 л о

О ь

СЧ

»! в !!

an

4/Ъ сО л

00 л о

СЧ л

0О л о о л

00 л о

Ю

СЬ л

00

С"Ъ

Ю л

С») О л

D о О л л о л О

Ch л

СС1 О ь л о н н 1 н О

° \

СЧ л

Ю

an л

D о

tn о л.и л

О л о О

Ch

3/Ъ л

Ю О

С»Ъ

Ch л ь л

Ю л о н н о

CV о л ь л

С Ъ л о! а

00 л

С»Ъ

О

41 о

СЧ

Ch л

СЧ

«Ь

0О л

Ф л о

К) 00 л о л

00 л

Ю л

С»Ъ о

ССЪ л

Ю л

° \ о

Ch О л о

Ю

&/Ъ

00 л ь

an о

Ch л

«h

00 л

С"Ъ чС о мЪ

Ф

Ch л ь

Ch л о

СЧ л л

О

«У л ь

an л л

Ю

00 л о О

00 л

»0 О л

Ch л о

00 л о

О1 л ь

»б л ь

1»» л о О О л о о

CV

СЧ н

«Л л о о

0»l л

00 О л о

0О Зъ л о

Ц1 л л

Ch

00 л о о

Са\

СЧ

М

v н о р, .1 — !

1 !

-1 н!

00.

Ch л о

СЪ л о

СЧ

О1

° l

CO О л о

Ch л о

«!Ъ

CO л о л

00 л ь о

СЧ

СЧ

«!

1 С»

Ы о

CO С4 х х о ф

)ф о

1

IH!

Ю

СЧ ь а х

ag о оо к х

>ф о ж

ЭЯ о о

С»4

1 Э о

1 hC н л j

1 †м !

Г

Д

3 о м

5 О an

00 Ch о о

3)24002

О а

3g о

0! 4 ф .

0!i ф

1 ж

)g о

Ж

Ж Ф ф

4О! !0 м

A о В

Ж Э

I 1:!

М 93 о о

34 /Ъ 1Г\ о а в л л о о Ф Ф

00 О1 л, а о о

О О

С»Ъ С»Ъ

Ch л л о о о

Ы

Э, « о о

0!

0 ф

И

Ж о ® ж

1 о

v о и

Ik

IC

v !

Х ь о сч

С 3 4Ю о сч

СС1 ° ь

МЪ СЧ

С»Ъ»о о сч

С»Ъ»» о о сч

О СЪ

СЧ С Ъ о о

СЧ

Е СЧ

» Ц, ) 1

° \

g о
