Реферат



ПЛОТИНА,включающая гибкую оболочку, установленную на фпютбете, отличающаяся тем, что, с целью уменьшения фильтрации воды через тело плотины и удешевления ее строительства, верхняя кромка гибкой оболочки прикреплена к опорной балке , опертой на вертикальные стойки, установленные на флютбете, выполненном из бетона. l,:-o ;VVo-. о-;Ь - /-b/i. .-:;V.xo .-o;. --U«;- : - :v ;.,... -v, .;.. . О-.. XT Фи&.1

СОЮЗ СОВЕТСКИХ

PECFlVSJlHH

«Е Ol) i

Эйли Е02В 702

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и

Ь Ii (21) 3609261/29-15 (22) 29.06.83 (46) 15. 11.84 . Бюл. ¹ 42 (72) Л.В. Изъюров и В.И. Хелевин (71) Ленинградское отделение Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института "Гидропроект" им. С.Я. Жука (53) 627.421(088.8) (56) 1. Авторское свидетельство СССР

¹ 619564, кл. Е 02 В 7/14, 1976.

2. Авторское свидетельство СССР

° № 571541, кл. E 02 В 7/02, 1976 (прототип). (54)(57) ПЛОТИНА включающая гибкую оболочку, установленную на флютбете, отличающаяся тем, что, с целью уменьшения фильтрации воды через тело плотины и удешевления ее строительства, верхняя кромка гибкой оболочки прикреплена к опорной балке, опертой на вертикальные стойки, установленные на флютбете, выполненном из бетона.

Заказ 8226/27

Подписное

ВНИИПИ

Тираж 643

1 - 11240

Изобретение относится к гидротехническому строительству и может быть использовано при возведении плотин с напорами 5-25 м как на мягком, так и скальном основании. 5

Известна плотина на скальном основании, включающая криволинейное нанорное перекрытие с опорами, заамкеренными в основание, напорное пе- рекрытие соединено шарнирно с наклон 10 ными стойками, которые соединены с основанием анкерными тягами (1) .

Однако данные плотины требуют весьма прочного скального основания, сложны в изготовлении, требуют устройства противофильтрационной завесы в основании и недостаточно надежны в эксплуатации.

Известна плотина, включающая гибкую оболочку, установленную на флют- 20 бете (2j .

Однако известные плотины не исключают фильтрации через плотину и их можно использовать только для образования водохранилищ для,небольших 25 подъемов уровня воды.

Цель изобретения — уменьшение фильтрации воды через тело плотины и удешевление ее строительства.

Поставленная цель достигается З0 тем, что в плотине, включающей гибкую оболочку, установленную на флютбете, верхняя кромка гибкой оболочки прикреплена к опорной балке, опертой на вертикальные стойки, установленные на флютбете, выполненном из бетона

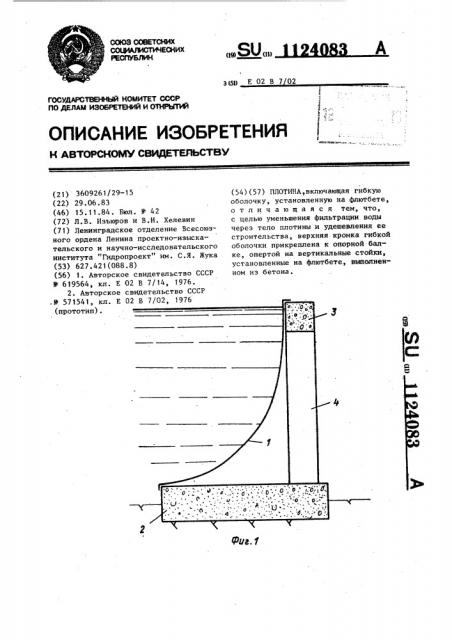

На 4иг.1 изображен профиль плотины; иа фиг. 2 -вид в плане.

Филиал IIIIII "Патент", г. Ужгород, ул. Проектная ° 4

83 ф

Плотина содержит упругую оболочк

1, установленную на флютбете 2. Верхняя кромка упругой оболочки 1 прикреплена к опорной балке 3, опертой на вертикальные стойки 4.

Плотина работает следующим образом.

Профиль упругой оболочки 1 устанавливается в соответствии с гидростатическим давлением воды криволинейный, с вогнутостью в сторону низ него бьефа, при этом упругая оболочка 1 работает только на растяжение.

Усилия от упругой оболочки 1 пере"даются на флютбет 2 и балку 3, опирающуюся на стойки 4, расположенные на флютбете 2, выполненном из бетона. ч

Вес воды, поддерживаемый упрчгой оболочкой 1, заменяет вес бетона массивной плотины. Выбранная расчетным путем длина флютбета 2 обеспечивает устойчивость плотины н необходимые градиенты фильтрации в основании.

Сопряжение плотины с берегами любой конфигурации осуществляют, например, посредством создания боковых железобетонных стенок. Упругую оболочку 1 сопрягают со стенкой через паз, имеющий форму упругой оболочки 1.

Последнюю заделывают в бетон стенки с помощью металлической шпонки, имеющей компенсатор; позволяющий свободную деформацию упругой оболочки 1 от силового воздействия воды и изменения температуры.

Экономический эффект на 1 м длины плотины 385 руб.
