Реферат



ДВЕРНОЙ ЗАМОК, содержащий корпус, смонтированные вкорпусе соосно одна другой опору с отверстиями цилиндрическую направляющую для ключа, механизм перемещения ригеля со средством блокировки, включающим подпружкненную втулку для контакта с ключом, установленную соосно с опорой и Направляющей и имеющую выступ, связанный с ригелем, и ключ с бородкой, отличающийс я тем, что, с целью повышения секретности и упрощения конструкции, средство блокировки ригеля содержит установленный в отверстии опоры под втулкой контактный выключатель для связи с источником питания, направляющая для ключа представляет собой электрически связанный с контактным выключателем нагревательный элемент с каналом для прохода и размещения ключа, а ключ выполнен из материала, обладающего эффектом памяти формы и контактирует с внутренней поверхностью втулки, при этом втулка установлена между опорой -и i направлякяцей, а выступ втулки связан с ригелем шарнирно. (Л /8

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABT0PCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3606133/28-12 (22) 13.06.83 (46) 15.1l.84. Бюл. М 42 (72) Я.M.Ñòoëÿðåâñêèé, С.П.Темский, М.A.Ôóêñ и О.A.ßí÷óê (53) 683.33(088.8) (56) 1.Авторское свидетельство СССР

9 1030522, кл.Е 05 В 21/02,1980. (54) (57) ДВЕРНОЙ ЗАМОК, содержащий корпус, смонтированные в корпусе соосно одна другой опору с отверстиями цилиндрическую направляющую для ключа, механизм перемещения ригеля со средством блокировки, включающим подпружиненную втулку для контакта с ключом, установленную соосно с опорой и направляющей и имеющую выступ, связанный с ригелем, и ключ

„.Я0... 112 А

3(5й Е 05 В 19/26; E 05 21/02 с бородкой, о т п и ч а ю щ и и с я тем, что, с целью повышения секретности и упрощения конструкции, средство блокировки ригеля содержит установленный в отверстии опоры под втулкой контактный выключатель для связи с источником питания, направляющая для ключа представляет собой электрически связанный с контактным выключателем нагревательный элемент с каналом для прохода и размещения ключа, а ключ выполнен из материала, обладающего эффектом памяти формы и контактирует с внутренней поверхностью втулки, при этом втулка установлена между опорой .и направляющей, а выступ втулки связан с ригелем шарнирно.

1124112

Изобретение относится к запира1ощим устройствам, в частности к замкам для дверей, сейфов, и может быть использовано в архивах, сейфах и т.п.

Известен дверной замок, содержащий корпус, смонтированные в кор- 5 пусе соосно одна другой опору с отверстием и цилиндрическую направляющую для ключа, ригель,механизм перемещения ригеля со средством блокировки, включающим подпружиненную 10 втулку для контакта с ключом, установленную соосно с опорой и направляющей и имеющую выступ, связанный с ригелем, и ключ с бородкой (13.

Однако известный замок сложен по конструкции и обладает малой секретностью.

Цель изобретения — повышение секретности и упрощение конструкции.

Поставленная цель достигается тем, что в дверном замке, содержащем корпус, смонтированные в корпусе соосно одна другой опору .с отверстием и цилиндрическую направляющую для ключа, ригель, механизм перемещения ригеля со средством блокировки, включающим подпружиненную втулку для контакта с ключом, установленную соосно опоре и направляющей и имеющую выступ, связанный с ригелем, и ключ с бородкой, средство блокировки ригеля содержит установленный в отверстии опоры под втулКой контактный выключатель для связи с источником питания,направ- ляющая для ключа представляет собой электрически связанный с контактным выключателем нагревательный элемент с каналом для прохода и размещения ключа, а ключ выполнен из материала, обладающего эффектом памяти фор- 40 мы и контактирует с внутренней поверхностью втулки, при этом втулка установлена между опорой и направляющей, а выступ втулки связан с ригелем шарнирно.

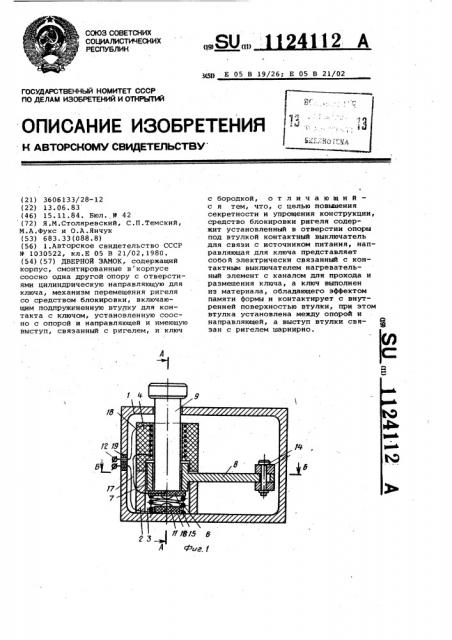

На фиг.1 представлен замок, продольный разрез; на фиг. 2 — разрез

A-А на фиг,1, с бородкой ключа после нагрева в деформированном состоянии; на фиг.3 - разрез Б-Б на фиг.1.

Дверной замок содержит корпус 1, смонтированные в корпусе соосно одна другой опору 2 с отверстием 3 и цилиндрическую направляющую 4 для ключа, ригель 5, механизм перемещения ригеля со средством блокировки,," включающим подпружиненную пружиной

6 втулку 7, установленную соосно опоре 2 и направляющей 4 и имеющую выступ 8, связанный с ригелем, и ключ 9 с бородкой 10. Средство блокировки ригеля содержит установленными в отверстии 3 под втулкой 7, контактный выключатель 11 для связи с источником питания 12. Направляющая для ключа представляет собой электрически связанный с контактным выключателем нагревательный элемент с каналом 13 для прохода и размещения ключа. Ключ выполнен иэ материала, обладающего эффектом памяти формы, и контактирует с внутренней поверхностью втулки 7, которая установлена между опорой и направляющей.

Выступ 8 втулки связан с ригелем шарнирно посредством оси 14. Одна из головок выключателя укреплена на пластине 15, находящейся в разомкнутом положении под действием пружины б, а вторая головка контакта установлена на бобышке 16. Проводники 37 и 18, соединяющие нагревательный элемент 4 и контактный выключатель 11 с эпектросетью, выведены эа стенки корпуса через изолирующие втулки 19. Все устройство закрывается крышкой 20.

Замок работает следующим образом.

Ключ 9 с бородкой 10, которая при нагреве поварачивается вокруг продолвной оси, вставляется в сквозной канал втулки 7, отжимает пластину 15 до замыкания контактного выключателя 11. Электрическая цепь при этом замыкается. При достижении заданной температуры (70

100 С) бородка 10, находясь на сквозном канале втулки 7, принимает заданную форму (т.е.поворачивается вокруг продольной оси), поворачивает рычаг 8 и втягивает ригель 5, связанный с рычагом 8 внутрь корпуса 1. Замок открыт.

Прекращая нажатие на ключ 9, пластина 15 под действием пружины б размыкает выключатель 11 и прекращается подача напряжения на направляющую 4. Бородка 10, остывая, принимает первоначальную форму, а возвратная пружина 21, возвращает ригель 5 в первоначальное положение.

Замок закрыт.

Применение предлагаемой конструкции средства блокировки замка позволяет значительно упростить конструкцию замка и повысить его секретность.

1124112

A -4
