Реферат



1. Способ для электромагннтно акустического контроля электропроводящих объектов, заключаюпщйся в том, что в контролируемой области объекта возбуждают электрическое и магнитное поля и-регистрируют акустические сигналы, отличающийся тем, что, с цепью повышения чувствительности и разрешающей способности контроля,изменяют частоту колебаний электрического поля от 50 Гц до 10 МГц, (Л с ю |iib IvO

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК,.Я0ы, 1324221

3(58 G 01 N 29/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fl0 ДЕЛАМ ИЭОВРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3506377/25-28 (22) 26.10.82 (46) 15.11.84. Бюл. У 42 (72) Ю.А.Курдин и А.Н.Рогожников (53) 620.179.16 (088.8) (56) 1. Авторское свидетельство СССР

Н1 849074, кл. G 01 N 29/04, 1979. (54) СПОСОБ ЭЛЕКТРОИАГНИТНО-АКУСТИЧЕСКОГО КОНТРОЛЯ ЭЛЕКТРОПРОВОДЯЩИХ

ОБЪЕКТОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ. (57) 1. Способ для электромагнитно" акустического контроля электропроводящих объектов, заключающийся в том, что в контролируемой области объекта возбуждают электрическое и магнитное поля и-регистрируют акустические сигналы, отличающийся тем, что, с целью повышения чувствительности и разрешающей способности контроля, изменяют частоту колебаний электрического поля от 50 Гц до

10 Игц.

11242? 1 троля дв .2. Способ по п.1, о т л и ч а юшийся тем, что, с целью обеспечения контроля ферромагнитных объектов, осуществляют нагрев контролируемой области объекта до точки

Кюри.

3. Устройство для электромагнитноакустического контроля электропроводящих объектов, содержащее источники магнитного поля, источники электрического поля с контактами, установ

Изобретение относится к устройствам для неразрушающего контроля токопроводящих объектов и может быть использовано в металлургии, машиностроении, приборостроении и других областях промьш ленности для контроля труб, прутков и других профилей.

Известен способ для электромагнитно-акустического контроля электропроводящих объектов, заключающийся в том, что в контролируемой области возбуждают электрическое и магнит ное поля и регистрируют акустические сигналы (1 ).

Однако известный способ характеризуется недостаточными чувствитель. ностью и разрешающей способностью контроля, обусловленными тем, что при использовании его весьма трудно создать неискаженные электрическое и магнитное поля достаточной протяженности, а также отсутствием возможности контроля ферромагнитных объектов.

Известно устройство для электромагнитно-акустического контроля (ЗМА) электропроводящих объектов, содержащее источники магнитного поля, источники электрического поля с контактами, установленными соосно с источниками магнитного поля, преобразователь акустических колебаний и электрически соеди .нный с ним регистратор С1 3.

Недостат является r известного устройства ствие Возможности конхся объектов, обусловленными соосно с источником магнит;;э по я, преобразователь акустических колебаний и электрически соединенный с ним регистратор, о т л ич а ю m е е с я тем, что, с целью обеспечения контроля движущихся объектов, оно снабжено механизмом перемещения источников магнитного поля и контактов источника электрического поля и механизмом поджима объекта с контактами, а последние установлены с возможностью замены.

2 ленное конструкцией источникой магнитного и электрического полей.

Цель изобретения — повышение чувствительности и разрешающей способнОсти кОнтрОля и ВОзмОжнОсть кОнтрОля ферромагнитных и движущихся объектов.

Указанная цель достигается тем, что согласно способу для электромагнитно-акустического контроля

10 электропроводящих объектов, заключающемуся в том, что в контролируемой области объекта возбуждают электрическое и магни ное поля и регистрируют акустические сигналы, изменяют

15 частоту колебаний электрического поля от 50 Гц до 10 МГц.

Кроме того, осуществляют нагрев контролируемой области Объекта до точки Кюри.

2О Устройство для электромагнитноакустическсго контроля электропроводящих объектов, содержащее источники магнитного поля, источники электрического поля с контактами, установ25 ленными соосно с источниками магнитного ноля, преобразователь акустических .колебаний и электрически соединенный с ним регистратор, снябл<ено механизмом перемещения и"".òî÷íèêîâ

ЗО магнитного поля и контактов источника электрического поля и механизмом поджима объекта с контактами, я последние установлены с Возможностью замены.

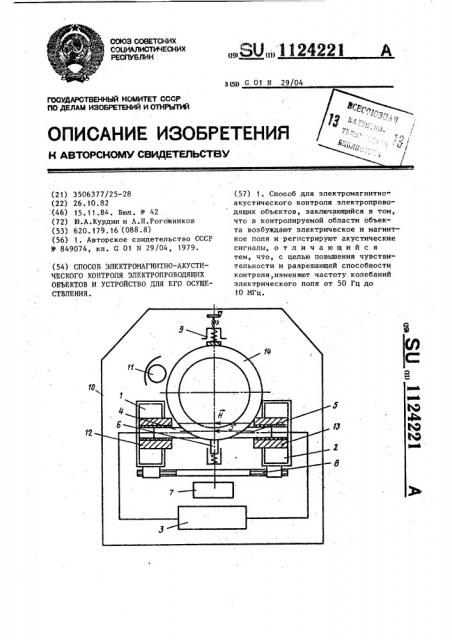

35 На чертеже представлена нрлнципиальная схема устройства, Устройство для ЭМЛ контроля электропроводящих Объекгол гол< ржл1 lie

4221

112

Составитель И.Блохин

Техред Ж.Кастелевич Корректор О.Тигор

Редактор Л.Пчелинская

Заказ 8272/34 Тираж 822 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г..Ужгород, ул. Проектная, 4

3 точники 1 и 2 магнитного паля, ис OAHHK 3 3Jii K H" e::KOT о 11O. it C контактами 4 и 5, преобразователь б акустических колебаний, электрически соединенный с ним регистратор 7, механизм 8 перемещения источников 1 и

2 магнитного поля и контактов 4 и 5 источника 3 электрического поля и механизм 9 подж 1ма объекта к-контактам 4 и 5, которые установлены с воз-!О можностью замены. Кроме того, устройство содержит герметичный кожух

10, подогреватель 11 и магнитопроводы 12, 13, размещенные соответственно в источниках 1 и 2 магнитного !5 поля.

Способ для электромагнитно-акустического контроля электропроводящих объектов реализуется с помощью предлагаемого устройства следующим обра- 20 зом.

С помощью механизма 8 перемещения источников 1 и 2 магнитного поля с магнитопровоцами 12 и 13 и контактов 4 и 5 выставляется необходи- 25 мое расстояние между последними, Электропроводящий объект 14 располагается без зазора в контактах 4 и 5, а надежный контакт осуществляется с помощью механизма 9 поджима объек- ЗО та к контактам 4 и 5. Включаются магнитные и электрические поля, силовые линии которых параллельны. С помощью механизмов вращения (на чертеже не показаны) и продольной пода- З чи осуществляется перемещение объекта 14 относительно источников 1 и 2 магнитного поля и контактов 4 и 5.

Регулировка радиального перемещения объекта 14 осушествляется с помощью механизма перемещения источников 1 и 2 магнитного поля и механизма 9 поджима к контактам 4 и 5.

При контроле объекта 14 из ферромагнитного материала зона контроля 4> нагревается с помощью подогревателя

I 1 до точки. Кюри, а во.избежание окисления объекта !4 при нагреве используют герметичный кожух 10, который заполнен инертным газом.

Контроль осуществляется следующим образом.

При наличии дефектов в объекте

14 искажается направление силовык линий электрического поля и возникает сила Лоренца, изменяющаяся с частотой электрических или магнитных полей. Переменная по частоте сила Лоренца вызывает акустические колебания той же частоты, которые трансформируются преобразователем 6 акустических колебаний в электрические и подаются на регистратор 7.

Обнаружение достаточно малых дефектов облегчается тем, что частоту колебаний электрического поля изменяют, например, от 50 Гц до 10 ИГц, причем на высокой частоте длина волн акустических колебаний становится сочзмеримой с величиной малого дефекта. При контроле,,прутков и

1 толстостенных труб используется более низкая частота, чем при контроле тонкостенных труб.

Таким образом, благодаря изменениям частоты колебаний электрического поля от 50 Гц до 10 ИГц повышается чувствительность и разрешающая способность контроля, а благодаря нагреву контролируемой области ферромагнитного объекта до точки Кюри реализуется возможность контроля ферромагнитных объектов.

Наличием механизма перемещения источников магнитного поля и контактов источника электрического поля и механизма ноджима объекта к контактам обеспечивается контроль движущихся объектов.
