Изобретение относится к вычислительной технике, может быть использовано при разработке вычислительных систем и предназначено для обеспечения работы ЦВМ и источника цифровых кодов астрономического времени. 5

По основному авт. св. N 1075248 известно устройство, содержащее коммутатор, первый, второй и третий регистры, первый элемент

И, схему сравнения, счетчик, первый и второй дешифраторы, первый триггер, четвертый 10 регистр, второй и третий элементы И, второй триггер, первый вход первого триггера соеди. нен с третьим входом счетчика и является нервым входом устройства, второй вход первого триггера соединен с выходом первого дещифратора, выход первого триггера соединен с первым входом счетчика и первого элемента

И, вторые выходы которых являются вторым входом устройства, выход счетчика подключен ко входу первого дешифратора, выход первого 20 элемента И соединен с первым входом первого регистра, второй вход которого является третьим входом устройства, первые вход и выход второго регистра являются соответственно четвертым входом и первым выходом, второй э5 выход второго регистра соединен с третьим входом коммутатора, первыми входами схемы сравнения и третьего регистра, вторые входы которых являются пятым входом устройства, выход схемы сравнения соединен с первым входом коммутатора, выход третьего регистра соединен со входом второго дешифратора, выход которого соединен со вторым входом вто1 рого регистра, выход коммутатора является вторым выходом устройства, первый вход второго триггера является шестым входом

1 устройства первый и второй выходы второго триггера соединены с первыми входами соответственно второго и третьего элементов И, второй вход второго триггера соединен с вы40 ходом второго дешифратора и вторым входом второго элемента И, выход которого соединен с с первым входом четвертого регистра, третий вход когорого соединен с выходом первого регистра, выход первого дешифратора соединен со вторым входом третьего элемента И, выход которого сое45 динен со вторым входом четвертого регистра, выход которого соединен со вторым входом коммутатора (1) .

Недостатком устройства является то, что нри вводе в ЦВМ с его помощью астрономы- 50 ческого времени не фиксируется промежуток времени с момента поступления последнего кода времени от источника до прихода от

ЦВМ сигнала фиксации, вследствие чего снижается точность привязки вычислительного npomecca в ЦВМ к реальному времени.

Цель изобретения - повышение точности устройства, 2

Поставленная цель достигается тем, что в устройство для ввода информации по авт.св.

И 1075248 введены пятый регистр и второй счетчик, первый вход которого соединен с третьим входом первого счетчика, второй вход которого соединен с вторым входом второго счетчика, выход которого соединен с первым входом пятого регистра, второй вход которого соединен с вторым выходом второго триггера, третий вход пятого регистра соединен с выхо-, дом второго элемента И, а выход соединен с четвертым входом коммутатора.

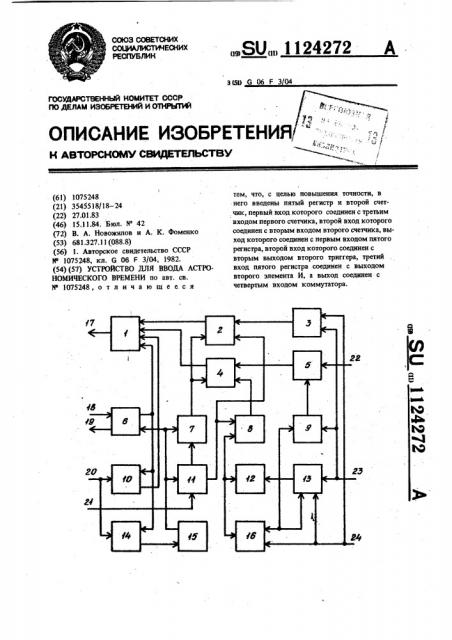

На чертеже представлена функциональная схема устройства для ввода информации.

Устройство содержит коммутатор 1, пятый регистр 2, второй счетчик 3, четвертый регистр

4, первый регистр 5, второй регистр 6, второй элемент 7 И, третий элемент 8 И, первый элемент 9 И, схема 10 сравнения, второй триггер 11, первый дешифратор 12, первый счетчик

13, третий регистр 14, второй дешифратор 15, первый триггер 16, второй выход 17, четвертый вход 18, первый выход 19, пятый вход 20, шестой вход 21, третий вход 22, второй вход

23, первый вход 24.

Коды астрономического времени от источни ка периодически принимаются со входа 22 на регистр 5 синхронно с управляющими импульсами, поступающими со входа 23 с частотой

Г и проходящими через первый элемент 9 И на управляющий вход регистра 5 приема.

Первый триггер 16 управляет приемом кодов времени, периодически устанавливаясь в состояние 1 управляющими импульсами, которые поступают со входа 24 с частотой причем F> а< F<.

Состояние 1 триггера 16 позволяет импульсам частоты проходить через первый элемент

9 И, а также поступать на первый счетчик 13.

Эти импульсы считаются счетчиком 3 и счетчиком 13, двоичный код на выходе которого расшифровывается первым дешифратором 12.

После приема очередного кода времени на выходе дешифратора 12 формируется импульс, устанавливающий первый триггер 16 в состояние О. Тем самым прекращается поступление импульсов частоты F ÷åðåç первый элемент 9 И на регистр 5 и их счет счетчиком

13 до следующего импульса частоты F2, Второй счетчик 3 считает импульсы частоты

F„, которые являются метками времени, весь период между соседними импульсами частоты

Оба счетчика 3 и 13 устанавливаются в исходное состояние импульсами частоты F

Если второй триггер 11 находится в состоянии О, то двоичный код со второго счетчика

3 постоянно записывается на пятый регистр 2, с

1; 1

Составитель С. Галич

Техред Ж.Кастелевич Корректор В. Гирняк

Редактор А. Долинич

Заказ 8279/36 Тираж 698 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,.Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 11242 а очередной код времени первого регистра .5 записывается на четвертый регистр 4 хранения по импульсу с выхода первого дешифратора

12, проходящему через третий элемент 8 И.

Запись на пятый регистр 2 и на четвертый регистр 4 разрешена до поступления от ЦВМ со входа 21 управляющего импульса, который устанавливает триггер 11 в состояние 1 и тем самым блокирует запись.

Код времени на регистр 4 и код на регист- п ре 2, определяющий момент поступления импульса со входа 21 относительно последнего импульса частоты F п оoс л tе : тrоoгrоo, как запись на них заблокирована, хранятся до поступления от ЦВМ команды "Считывание" или

"Снять блокировку записи". . Взаимодействие с ЦВМ по входам 18 и 20 и по выходам.17 и 19 производится в соответствии с ОСТ 4 Г0.304.000.

Со входа 20 поступает код адреса устройства и сравнивается с кодом адреса, хранящимся в схеме 10 сравнения адресов.

В случае их совпадения через коммутатор

1 информации и выход 17, код адреса устройства передается в ЦВМ и по управляющим входу 18 и выходу 19 производится подключение устройства к ЦВМ.

После подключения устройства со входа 20 от ЦВМ на третий регистр 14 принимается код

72 4 команды и затем расшифровывается вторым дешифратором 15.

По команде "Считывание" сигнал с выхода дешифратора 15 поступает на второй регистр

6 и через второй элемент 7 И, когда второй триггер 11 находится в состоянии 1 на пятый регистр 2 и четвертый регистр 4. Этот сигнал управляет считыванием расширенного к да времени с этих регистров через коммутатор 1 информации по выходу 17 в ЦВМ.

После завершения считывания кода времени сигнал с второго дешифратора 15 устанавливает второй триггер 11 в состояние О, которое разрешает запись на пятый регистр 2 и четвертый регистр 4.

По команде "Снять блокировку записи" на выходе дешифратора 15 формируется сигнал, устанавливающий триттер 11 в состояние О.

Таким образом, пятый регистр и второй счетчик обеспечивают счет меток времени в интервале между поступлением двух кодов времени от источника и запоминание в определенный момент времени полученного таким образом числа вместе с кодом времени.

Это позволяет испольэовать полученное число в качестве дополнительных младших разрядов кода времени и точнее связать момент поступления в устройство запроса кода времени со значением кода времени.
