Устройство для моделирования динамической головки громкоговорителя

Устройство для моделирования динамической головки громкоговорителя

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ДИНАМИЧЕСКОЙ ГОЛОВКИ ГРОМКОГОВОРИТЕЛЯ , содержащее модель низкочастотных колебаний, выполненную в виде последовательно соединенных первого сумма тора, содержащего операционный усилитель , первого и второго интеграторов , выход второго интегратора через ограничительньЕЙ резистор соединен с входом операционного усилителя первого сумматора и с вьгходом инвертора, вход которого через переменный установочный резистор подключен к выходу первого интегратора, вход первого сумматора является входом устройства , отличающееся тем, что, с целью повышения точности моделирования частотной характеристики модуля полного электрического сопротивления , оно дополнительно содержит второй сумматор, выход которого является выходом устройства, первый вход соединен с выходом первого интегратора , а второй вход соединен с входом устройства.

ge (1!) СОЮЗ СОВЕТСКИХ

Ц

РЕСГ1УЬЛИ К

Зщ G 06 G 7/48 G 06 G 7/62

ОПИСАНИЕ ИЗОБРЕТЕНИЯ е

1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И СЧНРЫТИЙ (21) .3620045/24-24 (22) 12.07.83 (46) 15.11.84. Бюл. Ф 42 (72) Д.А.Ласис и В.Ж.Кихтенко (53) 681.3(088.8) (56) 1."Why Jour Loudspeaker Ез

Full of Foam", Wireless World, December, 1978,. р. 89.

2. Исследование кинотеатральных громкоговорителей и разработка рекомендаций по их совершенствованию.

Технический отчет 18-01/78, НИИКФИ, 1978, с. 30 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ

ДИНАМИЧЕСКОЙ ГОЛОВКИ ГРОМКОГОВОРИТЕЛЯ, содержащее модель низкочастотных колебаний, выполненную в виде последовательно соединенных первого сумматора, содержащего операционный усилитель, первого и второго интеграторов, выход второго интегратора через ограничительный резистор соединен с входом операционного усилителя первого сумматора и с выходом инвертора, вход которого через переменный установочный резистор подключен к выходу первого интегратора, вход первого сумматора является входом устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения точности моделирования частотной характеристики модуля полного электрического сопротивления, оно дололнительио содержит второй сумматор, выход которого является выходом устройства, первый 3 вход соединен с выходом первого интегратора, а второй вход соединен с входом устройства.

1124340. Изобретение относится к аналоговой вычислительной технике и может найти широкое применение в радиотехнической, радиоэлектронной и приборостроительной промышленности при .инженерном проектировании и научных разработках в области электроакустики.

Известна модель низкочастотного громкоговорителя, составной частью 10 которой является модель низкочастотной электродинамической головки, построенная на пассивных элементахиндуктивностях, емкостях, резисторах 1). f5

Недостатком схемы является низкая точность получаемых характеристик, высокая чувствительность к наводкам и помехам, ограниченность пределов изменения параметров. 20

Наиболее близкой по технической сущности к изобретению является аналоговая модель низкочастотного громкоговорителя на операционных усилителях, составной частью которой является аналоговая модель низкочастотной .электродинамической головки, содержащая последовательно соединенные сумматор первый интегратор втоУ

30 рой интегратор, выход которого через резистор соединен с первым входом сумматора, второй вход которого является входом модели, выход первого интегратора через переменный резистор подключен к входу инвертора, вы- З5 ход которого соединен с первым входом сумматора (2 $

Недостатком прототипа является то, что частотную характеристику модуля полного эл эктрического сопротив- 40 пения головки схема реализует с неудовлетворительной точностью. В то же время эта характеристика является наиболее важной и информативной характеристикой головки, так .как 45 она описывает ее резонансные свойства.

Целью изобретения является повьппение точности моделирования частотной характеристики модуля 50 полного электрического сопротивления головки.

Эта цель достигается тем, что в устройство, содержащее модель низкочастотных колебаний, выполненную в виде последовательно соединенных первого сумматора, содержащего операционный усилитель, первого и второго интеграторов, выход второго интегратора через ограничительный резистор соединен с входом операционного усилителя первого сумматора и выходом инвертора, вход которого через переменный резистор подключен к выходу первого интегратора, вход первого сумматора является входом устройства, введен второй сумматор, выход .которого является выходом устройства, первый вход соединен с выходом первого интегратора, а второй вход подключен к входу устройства.

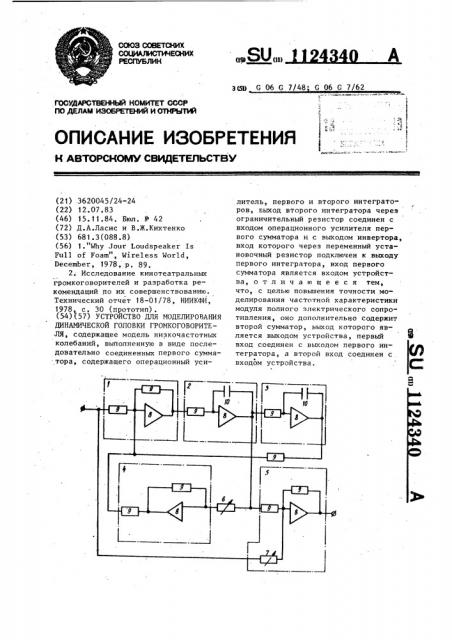

На чертеже представлена схема предлагаемого устройства;

Устройство содержит первый сумматор 1, первый интегратор 2, второй интегратор 3,, инвертор 4, второй сумматор 5, переменные резисторы 6 и 7, операционные усилители 8, резисторы

9 и конденсаторы 10.

Устройство работает следующим образом, Сигнал подается на вход сумматора

1. На суммирующую точку сумматора 5 поступает напряжение с выхода инте- . гратора 2, являющееся результатом . решения схемой из сумматора 1, инвертора 4 и интеграторов 2 и 3 уравнения вида

PgМ Х+ R Х+1/С Х где 1 — напряжение сигнала возбуждения;

М вЂ” масса подвижной системы головки

R — активные потери в головке;

Сд — податливость подвижной системы головки — скорость колебаний диффузора.

Значения параметров определяются величинами резисторов в сумматорах, инверторе и интеграторах.

Таким образом, с выхода интегратора 2 снимается напряжение, пропорциональное относительной частотной характеристике скорости диффузора.

Это напряжение на сумматоре 5 суммируется с частотно-независимым напряжением, поданным с входа схемы через переменный резистор 7. Резистором 7 устанавливается уровень частотнонезависимого напряжения, пропорционального постоянной величине, равным уровню единицы по отношению к напряжению на выходе интегратора 2

24340

Составитель В.Фукалов

Техред М.Кузьма

Редактор С.Тимохина

Корректор О.Билак

Заказ 8284/40 Тираж 698

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул . Проектная, 4

3 11 на частоте собственного резонанса головки. При этих условиях на выходе сумматора 5 -реализуется напряжение, пропорциональное частотной характеристике модуля полного электрического сопротивления в относительных единицах.

Таким образом, предлагаемое устройство позволяет более точно воспроизводить и анализировать резонансные свойства головки, ее нелинейные, переходные, фазовые искажения, влияние потерь, а также получать резонансные характеристики закрытого объема с низкочастотной головкой и другие виды акустических сйстем, составной частью которых является низкочастотная головка.
