Реферат



1. УСИЛИТЕЛЬ МОДНОСТИ по авт.св.{1019585, о т л и ч а root и и с я тем, что, с целью уменьшения нелинейные искажений и повышения КПД аттенюатор выполнен управляемым , между входом управления которого и входом усилителя мощности включен датчик выходной мощности. 2. Усилитель по п.1, отличающийся тем, что датчик выходной мощности содержит пиковые детекторы тока и напряжения, включенные в цепи нагрузки усилителя мощности , выходы которых соединены с входами введенного дополнительного дифференциального усилителя, выход которого является выходом датчика /выходной мощности.

СОО8 СОВЕТСКИХ

MUWN

РЕСПУБЛИК

09) (n) 1

Б

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fO ДЕЛАМ ИЗОБРЕТЕНИЙ И. ОТКРЫТИЙ (61) 1019585 (21) 3634513/18-09 (22) 12.08.83 (46) 15.11.84. БюлМ42 (72) Ю.В.Завражнов, В.Б.Коваленко и M.Ã.Ôåäîòîâ (53) 621.375.026(088.8) (56) 1. Авторское свидетельство СССР

91019585, кл. Н 03 F 3/20, 1982 (прототип). (54)(52) 1. УСИЛИТЕЛЬ МОЩНОСТИ по авт.св.И019585, о т л и ч а юшийся тем, что, с целью уменьшения нелинейнык искажений и повыше3(Я) Н 03 Г 3/20; Н 03 G 3/20 ния Кпц аттенюатор выполнен управляемым, между входом управления которого и входом усилителя мощности включен датчик выходной мощности.

2. Усилитель по п.1, о т л и— ч а ю шийся тем, что датчик выходной мощности содержит пиковые детекторы тока и напряжения, включенные в цепи нагрузки усилителя мощности, выкоды которых соединены с входами введенного дополнительного диФАеренциального усилителя, выход которого является выхо;,ом датчика выкодной мощности.

1124425

Изобретение относится к радиотехнике и может быть использовано в радиопередатчиках с амплитудной модуляцией для снижения уровня нелинейных искажений сигнала усилите- 5 лей мощноети, напряжение питания которых меняется в такт с огибающей мопулированного высокочастотного сигнала.

По основному авт.св. -1019585 известен усилитель мощности, содержащий основной усилитель, выход которого через последовательно соединенные детектор огибающей выходного сигнала и аттенюатор подключен к 15 одному входу дифференциального усилителя,,другой вход которого соединен с выходом детектора огибающей входного сигнала и является входом усилителя мощности, а выход диффе- 20 ренциального усилителя соепинен с входом регулируемого преобразователя постоянного тока выход которо1 го соединен с управляющим входом основного усилителя, усилитель 25 с регулируемым коэффициентом передачи, включенный. между входом детектора огибающей входного сигнала и входом основного усилителя, и делитель напряжения, включенный между Зб управляющим входом усилителя с регулируемым коэффициентом передачи и выходом регулируемого преобразователя постоянного тока И .

Однако известный усилитель мощности при отклонении нагрузки от номинальной величины имеет большие нелинейные искажения и низкий КПЛ.

Целью изобретение является уменьшение нелинейных искажений и повыше- 4g ние КПД.

Поставленная цель достигается тем, что в. усилителе мощности, содержащем основной усилитель, выход которого через последовательно соединен- 45 ные детектор огибающей выходного сигналя и аттенюатор подключен к одному входу дифференциального усилителя, другой вход которогосоединен с выходом детектора огибающей вход- 50 ного сигнала, при этом вход детектора огибающей входного сигнала является входом усилителя мощности, а выход дифференциального усилителя соединен с входом регулируемого преобра-55 зователя постоянного тока, выход которого соединен с управляющим входом основного усилителя, усилитель с регулируемым коэффициентом передачи, включенный между входом детектора огибающей входного сигнала и входом основного усилителя, и делитель напряжения, включенный между управляющим входом усилителя с регулируемым коэффициентом передачи и выходом регулируемого преобразователя постоянного тока, аттенюатор выполнен управляемым, между входом управления которого и входом усилителя мощности включен датчик выходной мощности»

Кроме того датчик выходной мощности содержит пиковые детекторы тока и напряжения, включенные в цепи нагрузки усилителя мощности, выходы которых соединены с входами введенного дополнительного дифференциального усилителя, выход которого является выходом датчика выходной мощности.

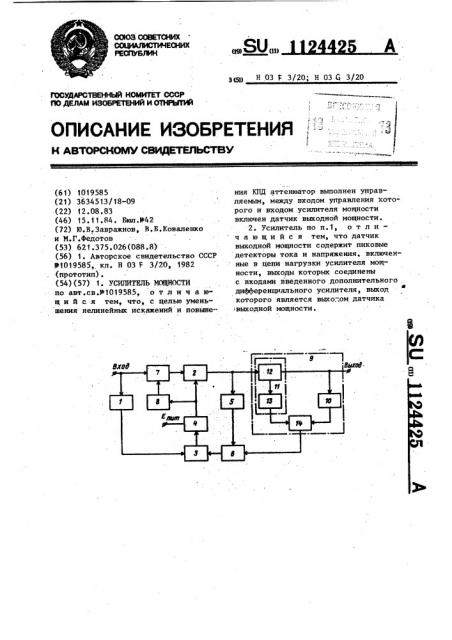

На чертеже приведена структурная электрическая схема усилителя мощности.

Усилитель мощности содержит детектор 1 огибающей входного сигнала, основной усилитель 2, дифференциальный усилитель 3, регулируемый преобразователь 4 постоянного тока, детектор 5 огибающей выходного сигнала, аттенюатор 6, усилитель 7 с регулируемым коэффициентом передачи, делитель 8 напряжения, датчик 9 выходной мощности, содержащий пиковый детектор 10 напряжения, пиковый детектор 11 тока, выполненный, например, на датчике 12 тока и пиковом детекторе 13, и дополнительный дифференциальный усилитель 14.

Усилитель мощности работает следующим образом.

С выхода датчика 12 тока в качестве которого может быть использован. трансформатор тока, напряжение выходного сигналя, пропорциональное току в цепи нагрузки, поступает на пиковый детектор 13, с выхода которого постоянно напряжение поступает на один из входов дополнительного дифферен11иального усилителя 14, на другой вход которого с пикового детекторй 10 поступает постоянное напряжение, пропорциональное амплитуде высокочастотного напряжения на нагрузке усилителя мощности.

Уровни напряжений на входах дополнительного дифференциального усилителя 14 устанавливаются такими, чтобы

1124

Составитель Ю. Рогаткин

Редактор Л. Веселовская Техред Т.Иаточка Корректор Г.Решетиик

Заказ 8297/44 Тираж 861 Подписное

ВНИИПИ Государственного комитета СССР

- по делам изобретений и открытий

1.13035, Москва, Ж-35, Раушская наб, д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 на выходе его обеспечивалось некоторое исходное напряжение, соответствующее номинальной величине сопротивления нагрузки основного усилителя 2.

Это.напряжение поступает на управляю- щий вход аттенюатора 6 и изменяет

его ослабление таким образом, чтобы на выходе с дифференциального усилителя 3 получалось управляющее напряжение, обеспечивающее на выходе регули- 1g руемого преобразователя 4 питающее напряжение, соответствующее номинальному режиму работы основного усилителя 2 в отсутствии модуляции.

Аттенюатор 6 может быть реализован 15 любым известным способом, например, на основе операционного усилителя.

Изменения сопротивления нагрузки

- в большую или меньшую сторону вызывают соответственно большее напря- 2п жение и меньший ток, либо меньшее напряжение и больший ток в выходной цепи основного усилителя 2, а следовательно и соответствующие изменения напряжений на выходах пиковых детектОу5 ров 10 и 11 и соответственно, управляющего и выходного напряжений регу425 4 лируемого преобразователя 4. При соответствующем выборе амплитудной характеристики и коэффициента передачи зтой цепи на,выходе регулируемого преобразователя 4 можно получить необходимую зависимость изменения вы.ходного напряжения основного усили- . теля 2 от рассогласования сопротив- ления нагрузки.

Благодаря использованию дополни» тельного дифференциального усилителя

14 схема малочувствительна к колеба нйям выходной мощности основного усилителя 2, так как одновременное увеличение или уменьшение тока и напряжения в цепи нагрузки не нарушает балансировку дополнительного дифференциального усилителя 14.

Известный усилитель. мощности при работе на номинальное сопротивление нагрузки имеет нелинейные искажения огибающей выходного сигнала, равные

3,5Х. При увеличении сопротивления нагрузки в. 2 раза искажения увеличиваются до 18Х. В предлагаемом усилителе мощности нелинейные искажения снижены с 18 до 7Х.
