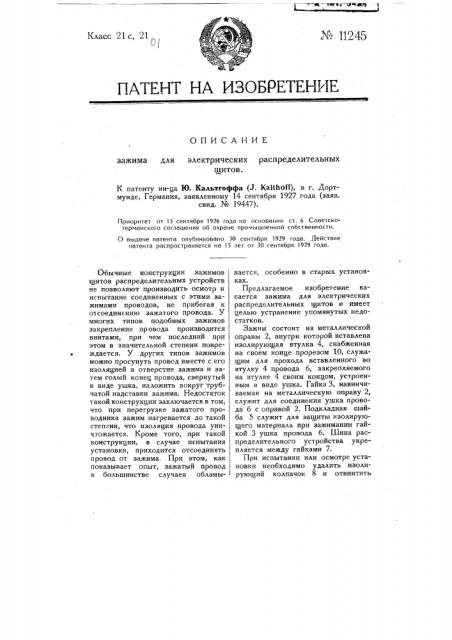

Класс 21 с, 21 „, ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ зажима для электрических распределительных щитов.

К патенту ин-ца Ю. Кальтгоффа (J. Kalthoff), в г, Дортмунде, Германия, заявленному 14 сентября 1927 года (заяв. свид. № 19447).

Приоритет от 13 сентября 1926 года на основании ст. 6 Советскогерманского соглашения об охране промышленной собственности.

О выдаче патента опубликовано 30 сентября 1929 года. Действие патента распространяется на 15 лет от 30 сентября )929 года.

Обычные конструкции зажимов щитов распределительных устройств не позволяют производить осмотр и испытание соединенных с этими зажимами проводов, не прибегая к отсоединению зажатого провода. У многих типов подобных зажимов закрепление провода производится винтами, при чем последний при этом в значительной степени повре° ждается. У других типов зажимов можно просунуть провод вместе с его изоляцией в отверстие зажима и затем голый конец провода, свернутый в виде ушка, наложить вокруг трубчатой надставки зажима. Недостаток такой конструкции заключается в том, что при перегрузке зажатого проводника зажим нагревается до такой степени, что изоляция провода уничтожается. Кроме того, при такой конструкции, в случае испытания установки, приходится отсоединять провод от зажима. При этом, как показывает опыт, зажатый провод в большинстве случаев обламывается, особенно в старых установках.

Предлагаемое изобретение касается зажима для электрических распределительных щитов и имеет целью устранение упомянутых недостатков.

Зажим состоит из металлической оправы 2, внутри которой вставлена изолирующая втулка 4, снабженная на своем конце прорезом 10, служащим для прохода вставленного во втулку 4 провода 6, закрепляемого на втулке 4 своим концом, устроенным в виде ушка. Гайка 3, навинчиваемая на металлическую оправу 2, служит для соединения ушка провода 6 с оправой 2. Подкладная шайба 5 служит для защиты изолирующего материала при зажимании гайкой 3 ушка провода 6. Шина распределительного устройства укрепляется между гайками 7.

При испытании или осмотре установки необходимо удалить изолирующий колпачок 8 и отвинтитьгайку 3, чем достигается разъединение оправы 2 и провода б друг от друга без необходимости вытягиваФ ния или перемещения провода.

Предмет патента.

Зажим для электрических распределительных щитов, характеризующийся применением вставленной, в металлическую оправу 2 изолирующей втулки 4, снабженной на своем конце прорезом 10, служащим для прохода через него вставляемого во втулку 4 провода 6, закрепляемого на втулке 4 своим концом в виде ушка, для соединения которого с оправой 2 применена гайка "., навинчиваемая на оправу 2.
