Л1з 112482

Класс 21а -. 1. Э

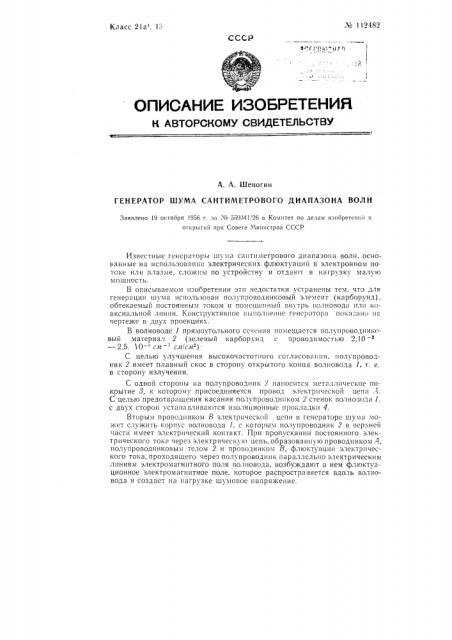

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. А. Шеногин

ГЕНЕРАТОР ШУМА САНТИМЕТРОВОГО ДИАПАЗОНА ВОЛН

Заявлено !9 октября 1956 г. за ¹ 559341 26 в Комитет по делам изобретений и

oTKpbITlllI при Совете Министров СССР

Известные генераторы шума сантиметрового днапазона волн, ocHQванные на использовании электрических флюктуаций в электронном потоке или плазме, сложны Ilo устройству и отдают в нагрузку малую мошность.

В описываемом изобретении эти недостатки устранены тем, что для генерации шума использован полупроводниковый элемент (карборунд). обтекаемый постоянным током и помегцепный внутрь волновод» или коаксиальной линии. 1(онструктивпое вьнолпен11е генср»тора показ»не на чертеже в двух проекциях.

В волноводе 1 прямоугольного сечения помещается полупроводниксвый материал 2 (зеленый карборунд с проводимостью 2,10 — 2,5. 1.0 а с.н сл/сл ).

С целью улучшения высокочастотного согласования, полупроводник 2 имеет плавный скос в сторону открытого конца волновода 1, т. е. в сторону излучения.

С одной стороны на полупроводник — Il»IIOcIITcII металлическое покрытие 8, к которому присоединяется провод электрической цепи 1.

С целью предотвращения касания полупроводником 2 стенок волно",ода 1, с двух сторон устанавливаются изоляционные прокладки 4.

Вторым проводником В электрической цепи в генераторе шума может служить корпус волновода 1, с которым полупроводник 2 в верхней части имеет электрический I

111ощность шума, которую можно получить от описываемого генератора шума, зависит от величины тока, прокодяшего в электрической цепи.

Генератор шума может быть также вь|полнен на базе коаксиальной линии.

Предмет изобретения

Генератор шума сантиметрового диапазона волн, о тл и ч а ю щ и йся тем, что, с целью упрощения конструкции и повышения мощности генератора,он выполнен из полупроводникового элемента (карборунда), обтекаемого постоянным током и помещенного внутрь волновода или коаксиальнои линии.
