Реферат



СОЮЗ СОВЕТСНИХ

СОЭВВВП

РЕСПУБЛИК

09) (И) g.(ä) В 01 D 27/06

Ф%

° Ю

° Ф

ГОсудАРст8енный НОмитет сссР по дю1Ам изот-тений и ОТНРытий

ОПИСАНИЕ ИЗОБРЕ

К AS ГОРСКОМУ СВЩДТЕЛЬСТВУ (21) 3625737/23-26 (22) 22.07.83 (46) 23.11.84. Бюл. ¹ 43 (72) . Я.А. Пустыльников, В.И. Зуев и M.М. Бродская (71) Объединение по сбору, регенерации и рациональному использованию отработанных нефтепродуктов "Вторнефтепродукт" (53) 66 .067.31(088.8) (56) 1. Авторское свидетельство СССР № 649445, кл. В 01 D 27/06, 1974. (54) (57) ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ г для очистки жидкости., содержащий центральную перфорированную трубку и заключенную между торцовыми крышками гофрированную фильтрующую штоку, выполненную из сплошной ленты, отличающийся тем, что, с целью уменьшения стоимости фильтрующего элемента и снижения гидравлического сопротивления фильтрующей шторы путем предотвращения

3 слипания гофров, обращенные к центральной перфорированной трубке гофры выполнены в виде петли, размещенной в смежной гофре.

1125015

Изобретение относится к машиностроению и предназначено для очистки масел и топлив, например, в дви. гателях внутреннего сгорания.

Известен фильтрующий элемент для 5 очистки жидкости, содержащий центральную перфорированную трубку и заключенную между торцовыми крышками гофрированную фильтрующую штору, выполненную иэ сплошной ленты (13. 10

Недостатком известного элемента является малая эффективность работы за счет большого гидравлического сопротивления фильтрующей шторы.

Под действием рабочего давления про- 15 исходит слипание .гофров, препятствующее оттоку профильтровавшейся жидкости

Цель изобретения - уменьшение стоимости фильтрующего элемента и 20 снижение гидравлического сопротивления фильтрующей шторы путем предотвращения слипания гофров.

Цель достигается тем, что в фильтрующем элементе для очистки 25 жидкости, содержащем центральную перфорированную трубку и заключенную. между торцовыми крышками гофрированную фильтрующую штору, выполненную из сплошной ленты, обращенные к 30 центральной перфорированной трубке гофры выполнены в виде петли, размещенной в смежной гофре.

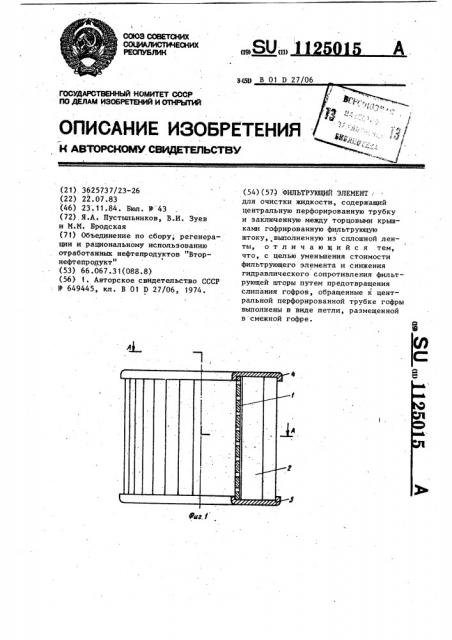

На фиг. 1 показан элемент, продольный разрез; на фиг. 2 — разрез

А-А на фиг. 1, на фиг. 3 - фильтрующая штора.

Фильтрующий элемент содержит центральную перфорированную трубку 1,. гофрированную фильтрующую штору 2 с гофрами 3, уплотняющие торцовые крышки 4 и 5. Обращенные к центральной перфорированной трубке гофры выполнены в виде петли 6 и расположены в межлучевом пространстве смежных гофров 3 фильтрующей шторы 2, Фильтрующий элемент работает следующим образом.

Очищаемая жидкость проходит через гофры 3 и петли 6 фильтрующей шторы

2, а затем через отверстия центральной перфорированной трубки 1,и выводится из фильтрующего элемента.При этом в межлучевое пространство гофров 3 .-..идкость поступает не только через наружную поверхность, но и через петли 6.

Экономический эффект достигается за счет фильтрации через петли 6, чем предотвращается смыкание внутренних поверхностей гофров 3 и улучшается отток профильтровавшейся жидкости к центральной перфорированной трубке, увеличивается поверхность фильтрующей шторы в зоне действия наибольшего градиента давления, улучшается гидравлическая характеристика фильтрующего элемента.

Такая конструкция фильтрующей шторы исключает необходимость применения дренажного подслоя и обеспечивает равномерное распределение загрязнителя по поверхности фильтрующего материала, что увеличивает ресурс работы фильтрующего элемента.

А-А
