Устройство для поштучного отделения сосудов от стопы

Устройство для поштучного отделения сосудов от стопы

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ПОШТУЧНОГО ОТДЕЛЕНИЯ СОСУДОВ ОТ СТОПЫ , содержащее раздвижную обойму и расположенный под ней вакуумзахват, отличающееся тем, что, с целью повышения производительности и надежности, оно снабжено расположенным под вакуум-захватом закрытым с одной стороны цилиндром, имеющим в днище отверстия, и смонтированным в нем поршнем с подпружиненным полым штоком, сообщенным с источником вакуума .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

З(59 В 65 В 43 46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3619314 28-13 (22) 11.07.83 (46) 23.11.84. Бюл. № 43 (72) Э.-Ю. В. Зигманта, Э. Ю. 5Кидонис и В. Ю. Чярнене (71) Капсукское специальное конструкторское бюро .расфасовочно-упаковочных авто-. матов (53) 621.798(088.8) (56) 1. Шувалов В. Н. Машины, автоматы и поточные линии пищевой промышленности. М., «Машиностроение», 1966, с. 119 — 131, 2. Патент Франции № 2421107, кл. В 65 В 43 441, опублик. 1979.

„„SU„„1125159 А (54) (57) 1. УСТРОЙСТВО ДЛЯ ПОШТУЧНОГО ОТДЕЛЕНИЯ СОСУДОВ ОТ СТОПЫ, содержащее раздвижную обойму и расположенный под ней вакуумзахват, отличающееся тем, что, с целью повышения производительности и надежности, оно снабжено расположенным под вакуум-захватом закрытым с одной стороны цилиндром, имеющим в днище отверстия, и смонтированным в нем поршнем с подпружиненным полым штоком, сообщенным с источником вакуума.

1125159

2. Устройство по п. 1, отличающееся тем, что торцовая поверхность цилиндра имеет углубление для размещения вакуумзахвата, при этом оно выполнено по форме наружной поверхности захвата, а глубина его меньше высоты захвата.

3. Устройство по п. 1, отличающееся тем. что, с целью обеспечения компактности устройства, пружина расположена в пустотелом штоке, при этом один ее конец

Изобретение относится к устройствам для поштучного отделения сосудов от стопы и может быть использовано в пищевой и других отраслях промышленности для поштучного отделения сосудов от стопы.

Известно устройство для поштучного отделения сосудов от стопы, содержащее раздвижную обойму, удерживающую стопу сосудов, и расположенный под ней вакуумзахват (1).

Недостатком данного устройства является низкая производительность и ненадежность в работе при отклонении размеров сосудов от строго геометрической формы и уменьшении конусности.

Наиболее близким техническим решением к изобретению является устройство для поштучного отделения сосудов от стопы, содержащее раздвижную обойму, и расположенный под ней вакуум-захват (2).

Недостатком данного устройства является низкая производительность и ненадежность в работе при отклонении размеров сосудов от строго геометрической формы.

Цель изобретения — повышение производительности к надежности в работе.

Поставленная цель достигается тем, что в устройстве для поштучного отделения сосудов от стопы, содержащем раздвижную обойму и расположенный под ней вакуумзахват, снабжено расположенным под вакуум-захватом, закрытым с одной стороны цилиндром, имеющим в днище отверстия, и смонтированным в нем поршнем с подпружиненным полым штоком, сообщенным с источником вакуума, при этом торцовая поверхность цилиндра может иметь углубление для размещения вакуум-захвата, выполненное по форме наружной поверхности захвата, а глубина его меньше высоты захвата, Кроме того, с целью обеспечения компактности устройства пружина распопожена внутри пустотелого штока, при этом один ее конец упирается в корпус цилиндра, а другой — в образованное на выступе штока кольцо. упирается в корпус цилиндра, а другой— в образованное на выступе штока кольцо.

4. Устройс во по п. 1., Отличающееся тем, что, с целью исключения шума, поршень снабжен буферами из эластичного материала, преимущественно из резины, при этом последние выполнены в виде колец. а поршень имеет на торцах кольцевые канавки для размещения буферов.

При этом с целью исключения шума, поршень снабжен буферами из эластичного материала, при этом последние выполнены в виде колец, а поршень имеет на торцах кольцевые канавки для размещения буферов.

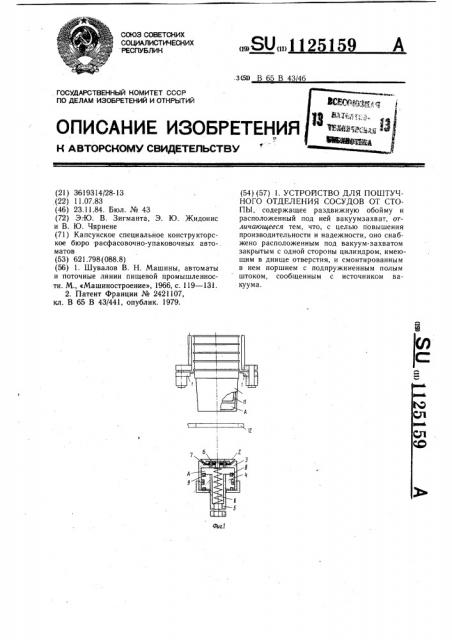

На фиг. l. изображено предлагаемое устройство в исходном положении, общий вид; на фиг. 2 — то же, в момент соприкосновения вакуум-захвата с нижним сосудом.

Устройство состоит из раздвижной обоймы 1, расположенного под ней вакуум-захвата 2, соединенного с ним цилиндра 3, смонтированного в нем поршня 4 с пустотелым штоком 5, и расположенной в нем пружины 6, при этом на торцовой поверхl5 ности цилиндра 3 имеется углубление 7, выполненное по форме вакуум-захвата 2, на поршне 4 смонтированы буфера 8 из эластичного материала, расположенные в канавках 9, образованных на торцах порш20

Устройство работает следующим образом.

В исходном положении раздвижная обойма 1 закрыта. В нее упирается буртик нижнего сосуда 1.0. При работе устройства цилиндр 3 с вакуум-захватом 2 поднимается вверх до соприкосновения с дном нижнего сосуда 10, при этом немного поднимая всю стопу сосудов вверх. В данный момент обойма 1 раздвигается, а рабочая полость А цилиндра 3 соединяется с вакуум-линией

30 (на чертеже не показана) . Одновременно через отверстие Б с вакуум-линией соединяется и полость между дном сосуда 10 и вакуум-захватом 2, вследствие чего нижний сосуд 10 присасывается к захвату 2, поджимая его края до упора к краям углубления 7 на торце цилиндра 3; что исключает перекос сосуда и увеличивает площадь соприкосновения краев вакуум-захвата 2 с дном сосуда 10, а следовательно, и надежность его отделения.

Под действием вакуума цилиндра 3 с вакуум-захватом 2 и присосанным сосудом

10, преодолевая силу действия пружины

6, опускается вниз до упора в буфер 8 на

1!25159

Составитель Л. Дытынник

Редактор Н. Пушненкова Техред И. Верес Корректор И. Эрдейи

Заказ 8411/l 4 Тираж 693 Подписное

ВНИИПИ Госуфарственнрго комитета СССР по делам изобретений и открытий

l 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4 верхней торцовой поверхности поршня. Конструктивные элементы цилиндра 3 подобраны таким образом, что вакуум-захват 2, а следовательно, и вся стопа сосудов опус каются вниз на величину, равную расстоянию между буртиками соседних сосудов, т. е. на один шаг.

После этого обойма 1 закрывается перед буртиком следующего сосуда 11, а цилиндр

3 с вакуум-захватом 2 и подсосанным нижним сосудом 10, опускаясь вниз, отделяет его от стопы. В этом положении рабочая полость вакуумного цилиндра, а заодно и вакуум-захвата соединяются с атмосферой отпуская подсосанный сосуд, который уносит транспортирующий орган 12. Цикл повн оряется.

Применение предлагаемого устройства позволит повысить надежность . поштучного отделения сосудов с любой конусностью боковой поверхности, что способствует повышению производительности устройства.
