1. ТРАНСПОРТИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ УГАРНЫХ НИТЕЙ К ПРИЕМНОНАМОТОЧНОЙ МАШИНЕ ДЛЯ ХИМИЧЕСКИХ НИТЕЙ , содержащее спускные шахты, ряд тележек;, расположенных под ними, и Привод тележек, о т л и ч а ю щ ее с я тем, что спускные шахты имеют откидные ситовые рамки и соединены с нитеотсасывающим средством приемно-намоточной машины посредством трубопроводов., при этом ряд тележек соединен в цепь, образуя тяговый орган , и имеет две параллельные направляювб1е и цепные крлеса. 2.Устройство по П.1, отличающееся тем, что тележки в цепи соединены посредством шарниров , причем каждая тележка снабжена роликом и мостом, который перекрывает пространство меязду соседними тележками , а каяэдый ролик смонтирован на соответствующем шарнире. 3.Устройство по пп. 1 и 2, о тл и ч а ю щ е ее я тем, что цепi ные колеса имеют радиально расположенные поводки. 4.Устройство по пп. 1-3, о тличающееся тем, что привод тележек выполнен в виде электрического или механического шагового двигателя. ю :ii Ud 30

СОЮЗ СОВЕТСКИХ

СЦИ Ъ

РЕСПУБЛИК

09) (11) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫПФ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н a 5 TOPCHOMV СЗиЗФТБЛЬСтВМ

1 Ф 8У2 (21) 7770344/28-12 (89) 134658 ГДР

{22) 04. 11.78 (31) W Р 0 01 Н/202449 (32) 07.12.77 (33) ГДР (46) 23.11 84. Бюл. N 43 (72) Зейдел Гюнтер, Ханс Валтер и Ханс Винклер (ГДР) (71) ФЕБ Шпики-унд Цвирнереймашиненбау Карл-Маркс-Штадт (ГДР) (53) 677.46 (088.8) (54) (57) 1. ТРАНСПОРТИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ УГАРНЫХ. НИТЕЙ К ПРИЕМНОНАМОТОЧНОЙ.МАШИНЕ ДЛЯ ХИМИЧЕСКИХ НИТЕЙ, содержащее спускные шахты, ряд тележек, расположенных под ними, и привод тележек, о т л и ч а ю щ ее с я тем, что.спускные шахты имеют откидные ситовые рамки и соединены с нитеотсасывающим средством приемg 1) Э 01 Н 5/68» В 65 Н.54/78 но-намоточной машины посредством трубопроводов, при этом ряд тележек соединен в цепь, образуя тяговый орган, и имеет две параллельные направляющие н цепные крлеса.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что тележки в цепи соединены посредством шарниров, причем каждая тележка снабжена роликом и мостом, который перекрывает пространство между соседними тележками, а каждый ролик смонтирован на соответствующем шарнире.

3. Устройство по па. 1 и 2, о тл н ч а ю щ е е.с я тем, что цепные колеса имеют радиально располо- g женные поводки.

4. Устройство по пп. 1-3, о тл и ч а ю щ е е с я тем, что при/ вод тележек выполнен в виде электрического или механического шаго- Я ного двигателя.

25308

Цель изобретения — обеспечение непрерывности работы при одновременном упрощении в обслуживании,т.е. улучшение эксплуатационных свойств устройства.

Для достижения поставленной цели в транспортирующем устройстве для угарных нитей к приемно-намоточной машине для химических нитей, содержащем спускные шахты, ряд тележек, расположенных под ними, и привод тележек, спускные шахты имеют откидные ситовые рамки и соединены с ни,теотсасывающим средством приемно-намоточной машины посредством трубопроводов, при этом ряд тележек соединен в цепь, образуя тяговый орган, и имеет две параллельные направляющие и цепные колеса.

Кроме того, тележки в цепи соединены посредством шарниров, причем каждая тележка снабжена роликом и мостом, который перекрывает пространство между соседними тележками, а каждый ролик смонтирован на соответствующем шарнире.

Цепные колеса имеют радиально расположенные поводки. 4

Привод. тележек выполнен в виде электрического или механического шагового двигателя.

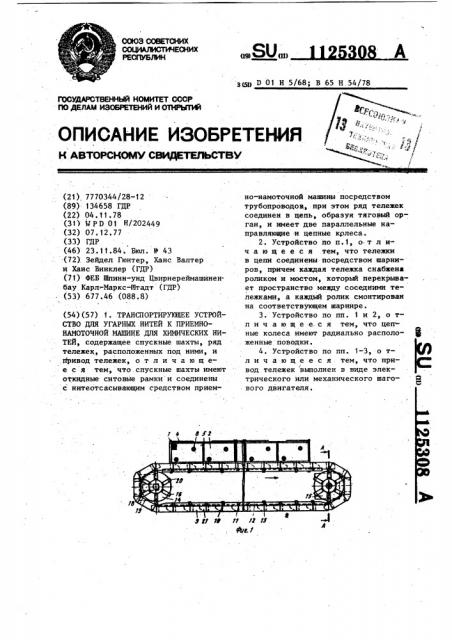

На фиг.1 изображено устройство, вид спереди, на фиг.2 — разрез А-А фиг. 1.

Транспортирующее устройство смонтировано в частности на обратной стороне станины приемно-намоточной машины посредством держателей 1..

Оно содержит спускные шахты 2, открытые снизу, каждая из которых имеет переднюю ситовую рамку З,смон

55

1 11

Изобретение относится к изготов- лению химических нитей, в частности к приемно-намоточной машине для химических нитей.

Известно транспортирующее устройство для угарных нитей, содержащее спускные шахты, ряд тележек, расположенных под ними, и привод тележек (заявка ФРГ Ф 2453099,кл. В 65 Н

54/78, 1976).

Однако известное устройство не исключает попадание угарных нитей в пространство между тележками,что приводит к забиванию устройства, его частым остановам. Кроме того, известное устройство сложно в обслуживании.

1О

40. тированную посредством шарниров 4 на основании шахты. Каждая ситовая рамка 3 имеет ручку 5 "и замыкающий магнит типа защелки 6, которая может откидываться вверх, Каждая. спускная шахта 2 имеет также заднюю неподвижную ситовую рамку 7.Спускные шахты 2 связаны с нитеотсасывающим средством приемно-намоточной машины посредством трубопроводов 8.

Под спускными шахтами расположен ряд тележек, которые связаны друг с другом в цепь тележек 9 посредством шарниров 10, снабженных роликами 11.

Цепь тележек образует фактически гибкий тяговый орган. Ролики 11 бас зируются на двух параллельных направляющих 12, которые смонтированы на станине приемно-намоточной машины с помощью держателей 13.

Тележки имеют цепные колеса 14 и

15, снабженные радиально расположенными поводками 16. Цейное колесо

15 приводится в движение посредством привода 17 тележек, который может быть выполнен в виде электрического или механического шагового двигателя.

Цепное колесо 14 смонтировано на станине машины на пластине 18 с помощью направляющей консоли 19 с возможностью перемещения по этой направляющей, что обеспечивает предварительное натяжение гибкого тягового органа в виде цепи тележек.

Поводки 16 имеют выемки 20 с торцов для надежного направления тележек в момент их поворота. На каждой тележке укреплен мост 21, который перекрывает пространство между соседними тележками.

Устройство работает следующим образом.

При подаче нитеотсасывающим средством приемно-намоточной машины угарных нитей по трубопроводам 8 в спускные шахты 2, угарные нити попадают в находящиеся под ними тележки 9. Когда включают привод 17 н перемещают цепь тележек 9, то тележ ки постепенно проходят под шахтами

2 и собирают угарные нити. При повороте тележек вокруг колеса 15 угарные нити пересыпаются в специальные баки или поступают в отсасывающее устройство (не показано) и отводятся от машины. Направленное перемещение тележек обеспечивается роликами 11, Составитель А. Блехман

Техред ОЛащишина Корректор О. Тигор

Редактор Н. Бобкова

Тираж 440 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 8443/21

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4 которые перемещаются по параллельным направляющим 12. При повороте тележек на цепных колесах 14 и 15 ролики 11 прижимаются поводками 16, так как их выемки 20 прижимают ролики 11.

Гибкость тягового органа из цепи тележек обеспечивается шарнирным соединением тележек 9, а забивание пространства между тележками предот25308 4 вращается мостами 21. Шарнирное соединение тележек и предварительное натяжение с помощью консоли 19 предотвращает провисание тягового орга на из цепи тележек и обеспечивает его качественную бесперебойную работу. Откидные ситовые рамки облегчают обслуживание шахт.

Таким образом, зксплуатационные свойства предлагаемого устройства значительно выше известного.
