Приспособление для отрезания нитей,преимущественно пучка химических нитей

Приспособление для отрезания нитей,преимущественно пучка химических нитей

Иллюстрации

Показать все

Реферат



1. ПРИСПОСОБЛЕНИЕ ДЛЯ ОТРЕЗАНИЯ НИТЕЙ, ПРЕИМУЩЕСТВЕННО ПУЧКА ХИМИЧЕСКИХ lUiTEH, содержащее установленные на опорной плите под углом один к другому ножи и средство для подвода нитей к рабочим кромкам ножей, отличающееся тем, что ножи имеют крышку и установлены на опорной плите неподвижно с расположением их рабочих кромок под тупым углом одна к другой, а средство для подвода нитей имеет неподвижно смонтирова1И1ый на опорной плите силовой цилиндр с размещенным на конце его гатока толкателем и рычаги с закрепленными на их концах захватами нитей, установленные на толкателе с возможностью ввода захватов в зазор между крьш1кой и опорной плитой для огибания нитями рабочих кромок ножей,крьппки и опорной плиты. (Л

СОК)З СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А (191 (111

З 1У> Н 01 Н 9/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ-./

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 7770713/28-12 (89) 138561 ГДР (22) 25.07.79 (31) M P D 01 Н/?07555 (32) 30,08./8 (33) ГДР (46) 23.11.84. Бюл. К 43 (72) Ханс Валтер и Гюнтер Зейдел (ГДР) (71) ФЕБ Комбинат Текстима (ГДР) (53) 677.052.97 (088.8) (54?(57) 1. ПРИСПОСОБЛЕНИЕ ДЛЯ 0ТРЕЗАНИЯ НИТЕЙ, ПРЕИТlvlllFCTBFHHO ПУЧКА

ХИМИЧЕСКИХ НИТЕЙ, содержащее уста— новпенные на опорной плите под углом один к другому ножи и средство для подвода нитей к рабочим кромкам ножей, о т л и ч а ю щ е е с я тем, что ножи имеют крьш ку и установлены на опорной плите неподвиж«о с расположением их рабочих кро— мок под тупым углом одна к другой, а средство для подвода нитей имеет неподвижно смонтированный на опорной плите силовой цилиндр с размещенным на конце его штока толкателем и рычаги с закрепленными на их концах захватами нитей, установленные на толкателе с возможностью ввода захватов в зазор между крьш кой и опорной плитой для огибания нитями рабочих кромок ножей,крьппки и опорной плиты.

1125309

2. Приспособление по п.1, о тл и ч а ю щ е е с я тем, что оно содержит две установленные одна на другой пластины, а ножи размещены между пластинами и их рабочие кромки

Изобретение относится к переработке на текстильных машинах и касается приспособления для отрезания нитей, преимущественно пучка бесконечньгх

I .химических нитей.

Известно (опубликованная заявка

ФРГ К - 1952231 кл. 29а, 6/31, 1970) приспособление для отрезания нитей, преимущественно пучка химических ниfQ тей, содержащее установленные на опорной плите под углом один к другому ножи и средство для подвода нитей к рабочим кромкам ножей.

Однако в известном приспособлении ножи быстро затупляются вследствие высокой скорости движения нитей, а возможность заклинивания нитей между подвижным ножом и плитой исключает

1 надежное отрезание нитей. Кроме того, для замены ножен необходим демонтаж

20 всего приспособления.

Цель изобретения — повьппение надежности отрезания нитей, снижение износа ножей и упрощение обслуживания приспособления.

Эта цель достигается тем, что в приспособлении для отрезания нитей, преимущественно пучка химических ниЗО тей, содержащем установленные на опорной плите под углом один к другому ножи и средство для подвода нитей к рабочим кромкам ножей, последние имеют крышку и установлены на опорной плите неподвижно с располо- З5 жением их рабочнх кромок под тупым углом одна к другой, а средство для подвода нитей имеет неподвижно смон. тированный на опорной плите силовой цилиндр с размещенным на конце его штока толкателем и рычаги с закрепленными на их концах захватами нитей, установленные на толкателе с воэможностью ввода захватов в зазор между крьппкой и опорной плитой для выступают из пластин, при этом обращенная к нитям поверхность каждого захвата имеет форму, соответствующую форме рабочих кромок ножей.

2 огибания нитями рабочих кромок ножей, крышки и опорной плиты.

При этом поспособление содержит две установленные одна на другой пластины, а ножи размещены между пластинами и их рабочие кромки выступают иэ пластин, при этом обращенная к нитям поверхность каждого захвата имеет форму, соответствующую форме рабочих кромок ножей.

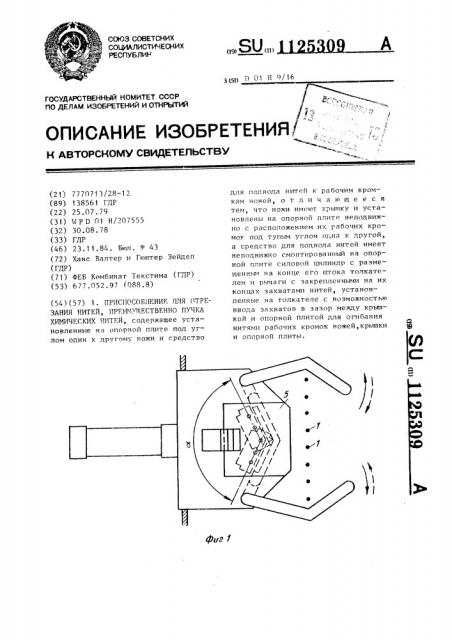

На фиг. l изображено приспособление для отрезания пучка нитей, движушихся параллельно фронту машины,вид сверху; на фиг.2 — то же, вид снизу; на фиг. 3 — вариант выполнения приспособления для отрезания пучка нитей, движущихся перпендикулярно фронту машины; на фиг. 4 — то же, вид спереди; на фиг.5 — расположение нитей в приспособлении в момент их отрезания.

В приспособлении для отрезания пучка химических нитей 1 на станине 2 закреплена опорная плита 3, на которой зажат пластинчатой пружиной 9 режущий комплект 5. Режущий комплект имеет две установленные одна на другой пластины 7,, между которыми неподвижно установлены под тупым углом р ., преимущественно

130 „ один к другому ножи 6 так, о что их рабочие кромки выступают иэ пластин на 5 мм. Ножи имеют крышку

8, которая вместе с опорной плитой

3 перекрывает открытые рабочие кромки ножей и создает с ней надежную защиту от возможных повреждений ножамио

Приспособление содержит средство для подвода нитей к рабочим кромкам ножей, имеющее неподвижно смонтированныи на опорной плите пневматический силовой цилиндр 4, на конце штока 16 которого закреплен толкатель 10,в пазах которого

3 1125309 размещено два рычага 11. Рычаги 11 к установлены на опорной плите и с жестко связаны с захватами 12 ни- р тей (фиг.1 и 2) . п

В варианте выполнения приспо- 5 собления (фиг.3) на штоке 16 закреп- о лены салазки 14 с улавливающими паль- с цами 13, перемещающимися по направ- ж ляющей 15. Обращенные к нитям поверхности захватов 12 и пальцев 10 ц

13 имеют форму, соответствующую ш форме рабочих кромок ножей. ж

При нерабочем положении приспо- п собления нити 1 перемещаются между н передними кромками опорной плиты и 15 о крышки и захватами или пальцами, не в прикасаясь к ним. в

Для отрезания нитей в силовой цилиндр в его зоне В подается сжа- ZO тый воздух, в результате чего шток вдвигается в цилиндр и захваты или пальцы с нитями перемещаются к ножам до пластин, располагаясь между опорной плитой и крышкой.. При этом 25 нити на пути своего движения последовательно огибают крышку, расположенный под ней захват рабочей кромки ножей, второй захват и переднюю

4 ромку опорной плиты (фиг.5) .Вследтвие такого изгибания нитей они асполагаются относительно ножей од углом Р и под повышенным натяением, что обеспечивает быстрое трезание нитей при кратковременном кольжении их по режущим кромкам ноей.

После отрезания в зону А силового илиндра подается сжатый воздух, ток возвращается в исходное полоение и вместе с ним захваты или альцы выходят из зазора между опорой плитой и крышкой.Для отрезания дной нити целесообразно использовать ариант приспособления (фиг.3 и 4) следствие простоты его конструкции.

Расположение рабочих кромок ножей под углом g и захватывание пучка нитей захватами или пальцами способствует повышению надежности отрезания всех нитей в пучке при сниженном износе ножей.

Для замены ножей после их длительной эксплуатации поднятием пружины

9 освобождают крышку и пластины свободно вынимают из них ножи, причем это осуществляется без останова машины, чем упрощается обслуживание.

1 }. . 5<"

1125309
