Реферат



1. УСТРОЙСТВО ДЛЯ ОТКАЧКИ ЖИДКОСТИ ИЗ СКВАЖИНЫ, содержащее обсадную колонну, электронасос с раструбом .и устройством в виде двуплечих поворотных рычагов с фасонными пластинa и , соединенными с уплотнительным элементом , и трос, отличающееся тем, что, с целью повышения его надежности в работе , устройство снабжено прикрепленным к раструбу блоком с пропущенным через него тросом, стопорно-опорным кольцом и упором, при этом стопорно-опорное кольцо скреплено тягами с рычагами, а упор закреплен на тросе. 2.Устройство по П. 1, отличающееся тем, что центр блока расположен асимметрично относительно оси раструба. 3.Устройство по п. 1, отличающееся тем, что, с целью изменения глубины погружения , упор выполнен с возможностью перемещения по тросу.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зс5ц Е 03 В 3/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТ0РСКОМУ СВИДЕТЕЛЬСТВУ

1ч (21 ) 3571245/23-26 (22) 06.01.83 (46) 23.11.84. Бюл. № 43 (72) А. Г. Желобовский, А. -Д. Гуриновнч и В. Д, Гладков (71) Центральный научно-исследовательский институт комплексного использования водных ресурсов и Белорусский конструкторско-технологический институт городского хозяйства (53) 621.68 (088.8) (56) 1. Авторское свидетельство СССР № 602660, кл. Е 03 В 3/06, 1976.

2. Авторское свидетельство СССР № 794120, кл. Е 03 В 3/06, 1981. (54) (57) 1. УСТРОЛСТВО ДЛЯ ОТКАЧКИ ЖИДКОСТИ ИЗ СКВАЖИНЫ, содержащее обсадную колонну, электронасос с

7, 1

ÄÄSUÄÄ 1125342 A раструбом,н устройством в виде двуплечих поворотных рычагов с фасоннымн пластинами, соединенными с уплотнительным элементом, и трос, отличающееся тем, что, с целью повышения его надежности в работе, устройство снабжено прикрепленным к раструбу блоком с пропущенным через него тросом, стопорно-опорным кольцом и упором, при этом стопорно-опорное кольцо скреплено тягами с рычагами, а упор закреплен на тросе.

2. Устройство по rt . I, отличающееся тем, что центр блока расположен асимметрично относительно оси раструба.

3. Устройство по п. 1, отличающееся тем, что, с целью изменения глубины погружения, упор выполнен с возможностью перемещения по тросу. ,g, 10

1125342

1О

Изобретение относится к водоснабжению, в частности, к устройствам для откачки жидкости из скважин, и может быть использовано при откачке, например, воды из скважины с помощью вертикальных трубчатых колодцев.

Известно устройство для откачки жидкости из скважины, содержащее обсадную колонку, насос, уплотнительный элемент, седло с рычагами, раструб и тросовую сис-. тему (1).

Недостатком данного устройства является то, что оно предназначено для вновь сооружаемых скважин и не может быть смонтировано на уже эксплуатируемых.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для откачки жидкости из скважины, содержащее обсадную колонну, электронасос с раструбом и разжимным устройством в виде двуплечих поворотных рычагов с фасонными пластинами, соединенными с уплотнительным элементом и трос (2).

Недостатком известного устройства является скручивание рабочего и монтажного тросов при монтаже устройства в обсадной колонне, что приводит к невозможности герметичного разделения обсадной колонны на зоны всасывания и нагнетания и в конечном счете к неработоспособности устройства.

Цель изобретения — повышение надежности устройства в работе.

Поставленная цель достигается тем, что в устройстве для откачки жидкости из скважины, содержащем обсадную колонну, электронасос с раструбом и разжимным устройством в виде двуплечих поворотных рычагов с фасонными пластинами, соединенными с уплотнительным элементом, и трос, устройство снабжено прикрепленным к раструбу блоком с пропущенным через него тросом, стопорно-опорным кольцом и упором, при этом стопорно-опорное кольцо скреплено тягами с рычагами, а упор закреплен на тросе.

Кроме того, центр блока расположен асимметрично относительно оси раструба, а упор выполнен с возможностью перемещения по тросу.

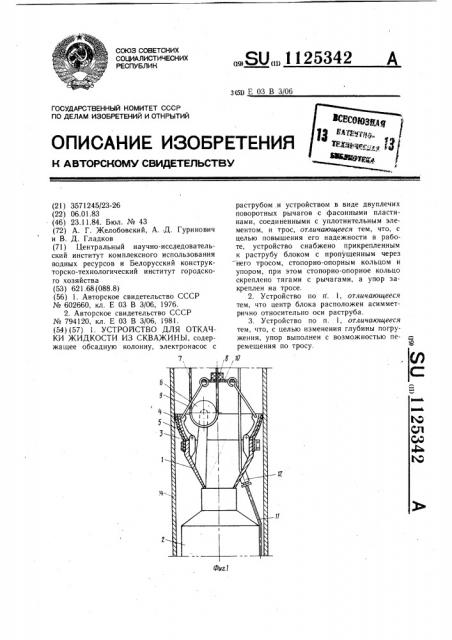

На фиг. 1 показано устройство в рабочем положении, общий вид; на фиг. 2 устройство в демонтажном положении.

Устройство состоит из раструба 1, закрепленного на электронасосе 2. В верхней части раструба 1 с наружной стороны закреплен упругий уплотнительный элемент

3, а на внутренней стороне смонтированы поворотные рычаги 4 с фасонными пластинами 5, которые прилегают к уплотнительному элементу 3. На раструбе 1 укреплен блок 6, в кбторый запасован трос 7 с упором 8, выполненным с возможностью перестановки по тросу 7 и с возможностью взаимодействия с жесткими тягами 9 через стопорноопорное кольцо 10. Тяги 9 одним концом связаны с рычагами 4, а вторым — со стопорно опорным кольцом 10. Электрический кабель ll к электродвигателю насоса 2 проходит через сальниковое уплотнение 12. Свободный конец троса от подъемного механизма, например, лебедки (не показана) пропускается через стопорно-опорное кольцо 10, запасовывается в блок 6 и закрепляется на . оголовке 13. Уплотнительный элемент 3 имеет размеры меньше диаметра обсадной колонны 14, поэтому устройство с насосом монтируется беспрепятственно.

Устройство работает следующим образом.

При монтаже устройства электронасос 2 опускается в обсадную колонну 14. При достижении стопорно-опорного кольца 10 упором 8, установленным на тросе 7 в соответствии с. требуемой глубиной погружения насоса в скважину, тяги 9 воздействуют на рычаги 4, которые через фасонные пластины 5 разжимают уплотнительный элемент 3 к обсадной колонне 14, в результате чего происходит разделение ее на зоны всасывания и нагнетания. Нагрузка от веса насоса с устройством передается через упор 8 на сторону троса, закрепленную перед монтажем к оголовку 13, а сторона троса от лебедки провисает и также крепится к оголовку. При демонтаже упор 8, перемещаясь вверх, освобождает от нагрузки стопорно-опорное кольцо 10, уплотнительный элемент 3 под воздействием упругих сил сжимается и выходит из соприкосновения с обсадной колоннои 14. Для улучшения выхода уплотнительного элемента 3 из соприкосновения с обсадной колонной 14 стопорно-опорное кольцо !

0 может быть выполнено подпружиненным (не показано).

Асимметричное расположение блока относительно перехода и установка подъемного механизма с противоположной стороны закрепленного конца троса за оголовок противодействуют скручиванию троса, что упрощает монтажно-демонтажные работы и повышает надежность герметизации обсадной колонны. Выполнение упора с возможностью перестановки и по тросу позволяет изменить глубину погружения насоса в скважине. Наличие блока снижает монтажно-демонтажное усилие на трос, что понижает вероятность аварийных ситуаций.!
