Реферат



УСТРОЙСТВО ДЛЯ ОТКРЫВАНИЯ РАЗДВИЖНЫХ СТВОРОК ВОРОТ, содержащее установленные на раме привод , кинематически связанный при помощи муфты со звездочкой цепной передачи, направляющую для размещения роликов створок и механизм аварийного открывания ворот , включающий соединенную со створкой фиксируемую трособлочную систему и тягу с рукояткой для приведения в действие трособлочной системы, отличающееся тем, что, с целью упрощения конструкции, механизм аварийного открьшания ворот содержит установленные на раме двуплечий поворотный рычаг, один конец которого несет ролик и соединен с тягой, и подпружиненную в продольном направлении относительно створки ворот связь, один конец которой соединен с муфтой, а другой - с Дру гим концом рычага, и копир, установленный на створке ворот с возможностью контакта с роликом двуплечего рычага.

„„Я0„„1125351

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН з р E 05 F 15/00

OllHCAHHE ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ с

Ъ»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3368630/28-12 (22) 21. 12.8 i (46) 23.11.84. Бюл. № 43 (72) В. К. Христич, Г. И. Худоногов, Ю. А. Власов и Н. Д. Арефьева (71) Специализированное конструкторское ., бюро эскалаторостроения (53) 683.35 (088.8) (56) 1. Авторское свидетельство СССР № 779566, кл. Е 05 F 15/00, !979. (54) (57) УСТРОЛСТВО ДЛЯ ОТКРЫВАНИЯ РАЗДВИЖНЫХ СТВОРОК ВОРОТ, содержащее установленные на раме привод, кинематически связанный при помощи муфты со звездочкой цепной передачи, направляющую для размещения роликов створок и механизм аварийного открывания ворот, включающий соединенную со створкой фиксируемую трособлочную систему и тягу с рукояткой для приведения в действие трособлочной системы, отличающееся тем, что, с целью упрощения конструкции, механизм аварийного открывания ворот содержит установленные на раме двуплечий поворотный рычаг, один конец которого несет ролик и соединен с тягой, и подпружиненную в продольном направлении относительно створки ворот связь, один конец которой соединен с муфтой, а другой — с другим концом рычага, и копир, установленный на створке ворот с возможностью контакта с роликом двуплечего рычага.

112535!! .>()pt геlifl<. отци< I< I <. >t,:")!>оп <е. ьству, !

l чяс i (><òll к > (т!)(<:<<. ° ця< I;.:Я открывяни5( створок воp<>l

lIBB(<(òl!<> < (1 !)<:Йс "B<) ь )я откпыв(>ния I)рок ьо,> ., < ), !>)<(«цсс усга>к>влс н I i<. »;- . Р; ме цРив;>,ц IIIIIB»d1II<> B II!>I II I>tl il())ис)!ци мУ +1 <>) с(> < нс зл()ч кой Il()цi<>è передачи, BdïрdBëÿê)fö), I() лля размещения роликов створок и механизм аварийного открывания ворот. включающий соединенну.:: с(> створкой фиксируемун> трособлочнук) систему и тягу с рукояткой для приведения в действие трособлочной системы (1) .

Недостатком данного устройства является сложность его конструкции.

Цель изобретения — уцрощение конструкции устройства.

Цель достигается тем, что в устпойстве для открывания раздвижных створок ворот. содержащем установленные на раме привод, кинематически связанный при помощи муфты со звездочкой цепной передачи, направляющую для размещения роликов створок и механизм аварийного открывания ворот, включающий соединенную со створкой фиксируемую трособлочную систему и тягу с рукояткой для приведения в действие трособлочной системы, механизм аварийного открывания ворот содержит установленные на раме двуплечий поворотный ры чаг, один конец которого несет ролик и соединен с тягой, и подпружиненную в продольном направлении относительно створки ворот связь, один конец которой соединен с муфтой, а другой — с другим концом рычага, и копир, установленный на створке ворот с возможностью контакта с роликом двуплечего рычага.

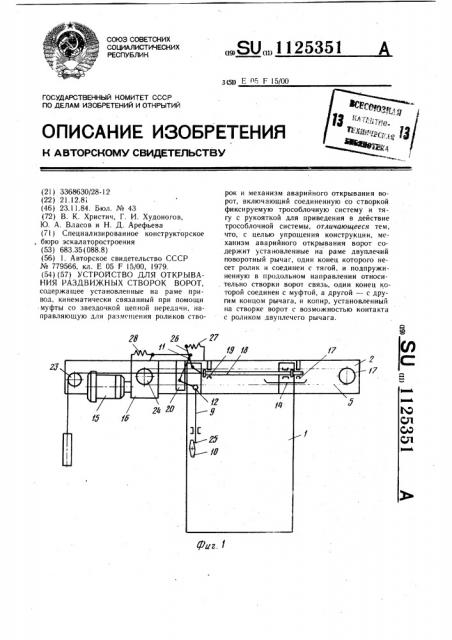

На фиг. изображено предлагаемое устройство при закрытом положении створки двери; на фиг. 2 — то же, в промежуточном положении после воздействия на рукоятку; на фиг. 3 — то же, при открытом положении створки; на фиг. 4 — разрез А — А на фиг. 3.

Устройство для открывания раздвижных створок 1 ворот содержит установленные на раме 2 привод, кинематически связанный посредством муфты 3 с приводной звездочкой 4 цепной передачи 5, направляющую 6 для размещения роликов 7 и механим аварийного открывания ворот, включающий соединенную со створкой фиксируемую трособлочную систему 8 и тягу 9 с рукояткой

10 для приведения в действие трособлочной системы 8, установленный на раме двуплечий рычаг 11, один конец которого несет ролик 12 и соединен с тягой 9, и подпружиненную в продольном направлении относительно створки ворот связь 13, один конец которой соединен с муфтой 3, а другой — с другим концом рычага 11, и копир 14, установленный ня створке

B<)I)(>ò с возможностью контакта с роли5

I ()

)5

2$

Ъ

4О

5()

55 ком 12, двуплечего рычага !1. Причем привод состоит из электродвигателя !5 и редуктора 16, а цепная передача 5 имеет нятяжн< к) звезлочкv 7.

Механизм аварийного открывания ворот вклочяет толкатель 18, установленныи с возможностьк) продольного перемещения в неподвижно закрепленных на раме 2 опоp;lx l9., а двуflлечий рычаг 11 закреплен на раме 2 с помощьк) кронштейна 20. Олин коIi(.if толкателя 18 введен подвижно в створку I и снабжен упором 21, а другой его к<яки псгсредством троса 22 и отклоняющего блока 23 связан с противовесом 24.

Рукоятка 10 имеет зуб 25, который Bxozff1 в зацеплеlll)(. с тягой 9, на верхнем конце лвуплечего рычага 11 имеются стопор 26 с пружиной 27 и пружина 28.

Устройство работает следующим образом.

В исходном положении створки 1 раздвижных дверей закрыты. При включе)<ии привода электродвигатель 15 через релуктор

16 и муфту 3 передает крутящий момен-.. звездочке 4 и (<риводит в движение створку 1, которая перемешается fio направ1яюшей 6 на роликах 7.

В случае открывания створок дверей при аварийной обстановке (пожар. отклк>чение электроэнергии и т. и. рукоятку 10 пс>ворачивак)т против часовои стрелки, при этом зуб 25 выходит из зацепления с тягой 8 и освобождает ее. Пол м<ствием пружины 28 двуплечий рычаг ! поворачивается, при этом стопор 26 с I)pyaffной 27, удерживавший толкатель 18 от смещения, также поворачивается и освобожлает его, я фрикционная муфта 8 с помощью E âBзи 13 отсоединяется от ре;.(уктора !6. В результате этого звездочка 4 получаеT воз»)ожность независимого вращения по отношению к выходному валу редуктора !(1.

Под действием противовеса 24 толкатель !8 своим упором 21 воздействует на створку 1, которая начинает перемешаться влево в сторону открывания. Причем ло момента контакта копира 14 с роликом 12 скорость створки постоянно возрастает.

При контакте Ko(IHpd 14 с копирным роликом 12 двуплечий рычаг 11 поворачивается в исходное положение, а муфта 3 с пом< шыо связи 13 включается. осуществляя а кти в ное торможение звездочки 4. В результате при полном открывании створка п.1авно останавливается. Опущенная рукой рукоятка 10 вновь фиксирует зубом 5 тягу 9 (фиг. 3!.

При появлении электроэнергии электродвигатель 15 включается и приволит во вращение звездочку 4, связанную i цепью 5.

Створка начинает перемещаться по направляющей 6 на роликах 7 вправо. При этом створка I воздействует на то II d T<.ль

18 и возвращаег его в исхо .., >(положение.

Стопор 26 под воздействием: у к«. .ы 27

1125351

Фиг. Г

Puz. 7 фиксирует толкатель 18 от смещения до мо мента следующего аварийного открывания.

Предлагаемое изобретение упрощает конструкцию устройства для открывания раздвижных створок ворот.
