Устройство для измерения смещений горных пород

Устройство для измерения смещений горных пород

Иллюстрации

Показать все

Реферат

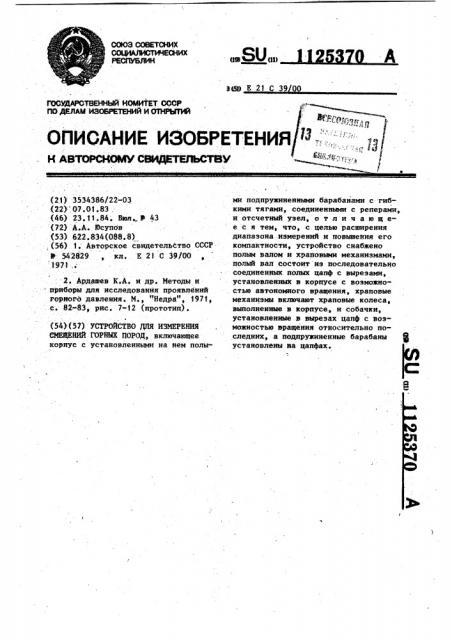

СОЮЗ СОВЕТСКИХ

OUUNIWO

РЕСПУБЛИК аа (222

3QB Е22 С39

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВМДА:ЛЬСТЕЦУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОИ%ТЕНИЙ И ОТКРЫТИЙ (21) 3534386/22-03 (22) 07.01.83 . (46) 23,11.84. Бюл. 22 43 (72) А.А. Юсупов (53) 622.834(088.8) ,(56) 1. Авторское свидетельство СССР

Ф .542829, кл. Е. 22 С 39100

2972 .;

2. Ардашев К.А. и др. Методы и приборы для исследования проявлений горного давления. М., "Недра", 1971, с. 82-83, рис. 7-12 (нрототип). (54)(57) УСТРОЙСТВО ДЛЯ ИЗМКРКНИЯ

СМЕЩЕНИЙ ГОРНЫХ ПОРОД, включающее корпус с установленными на нем полыми подпружиненными барабанами с гибкими тягами, соединенными с реперами, и отсчетный узел, о т л и ч а ю щ ее с я тем, что, с целью расширения диапазона измерений и повышения его компактности, устройство снабжено полым валом и храповыми механизмами, полый вал состоит из последовательно соединеннык полых цапф с вырезами, установленных в корпусе с возможно. стью автономного вращения, храповые механизмы включают храповые колеса, выполненные в корпусе, и собачки, установленные в вырезах цапф с возможностью вращения относительно последних, а подпружиненные барабаны Q установлены на цапфах.

1 11253

Изобретение относится к горному

„пелу, в частности к средствам для измерения смещений и сдвижений горных пород с помощью установки репе.ров в пробуренных в массиве скважинах, и может быть использовано при исследовании проявлений горного давления в выработках.

Известно устройство для контроля относительного сдвижения горных по- 10 род, содержащее корпус, подпружиненный барабан и гибкую тягу, один конец которой соединен с барабаном, а другой - с репером в скважине, а также средство измерения величины перемещений гибкой тяги Я .

Однако данное устройство некомпактно. При наращивании устройства секциями резко увеличивается его общая высота, что затрудняет работу s 10 горной выработке, в которой оно установлено.

Наиболее близким к изобретению по технической сущности является устройство, содержащее корпус с ус- 25 тановленными на нем полыми подпружиненными барабанами с гибкнми тягами, соединенными с реперами, и отсчетный узел {2) .

Недостатками известного устрой- 30 ства являются малый диапазон измерений и низкая компактность.

Целью изобретения является расширение диапазона измерений и повышение компактности устройства.

33

Поставленная цель достигается тем, что устройство, включающее корпус с установленными на нем полыми подпружиненными барабанами с гибкими тягами, соединенными с реперами, и отсчетный узел, снабжено полым валом и храповыми механизмами, полый вал состоит из последовательно соединен" ных полых цапф с вырезами, установ ленных в корпусе с возможностью автономного вращения, храповые механизмы включают храповые колеса, выполненные в корпусе, и собачки, установленные в вырезах цапф с воэможностью вращения относительно последних, а подпружиненные барабаны установлены на цапфах.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2— сечение А-А на фиг. 1; на фиг. 3— сечение Б-Б на фиг. 2 (положение натяжения гибких тяг); на фиг. 4— сечение Б-Б на фиг. 2 (положение

70 1 ослабления подвижных тяг); на фиг. 5 форма наконечника ключа для храпового механизма.

Устройство для измерения смещений горных пород содержит корпус, с стоящий из станины 1, пластинчатых подшипниковых рамок 2 и стяжной рейки 3. В подшипниковых рамках 2 укреплены полые барабаны 4, выполненные в виде втулок 5, укрепленных на втулках 5 с возможностью вращения дисков 6 и крышек 7, зафиксированных кольцевыми пружинами 8.

В полых барабанах установлены спиральные пружины 9, закрепленные к втулкам 5 и дискам 6. Барабаны 4 установлены на цапфах 10 и 11 укреплены или выполнены за одное целое с втулками 5. Барабаны 4 собраны в единый блок (группу) путем вставки цапф 10 и 11 последовательно, одна в другую с образованием единого полого вала. Цапфы укреплены в подшипниковых отверстиях 12 пластинчатых рамок 2. Все барабаны 4 установлены с возможностью автономно" го вращения в подшипниковых отверстиях 12.

На дисках б барабанов 4 выполнены ручьи для навивки гибких тяг 13, закрепляемых на барабанах 4 к реперам 14.

Но периметру дисков 6 выполнены зубья 15 для взаимодействия со счетчиком 16 числа оборотов барабанов 4.

Каждый барабан 4 снабжен храповым механизмом 17, содержащим выполненное на внутренней поверхности отверстий 12 рамок 2 зубчатое (храповое) колесо 18 и подпружиненные собачки

19, укрепленные в вырезах кольцевых цапф 11.

Ведущий рычаг храпового механизма 17 выполнен в виде съемного ключа

20 с боковыми выступами 21. Ширина выступов 21 ключа 20 соответствует длине кольцевой цапфы 11.

Устройство для измерения смещений горных пород работает следующим образом.

К устью скважины с предварительно заложенными на разных глубинах ре. перами 14 крепят станину 1 устройства.

Один из свободных концов гибких тяг

13 выходящих из скважины от реперов

14 в выработку, соединяют к обечайке любого из дисков б барабанов 4 (фиг. 1). Наконечник ключа 20 вводят

125370 4 посредством гибких тяг 13 передается на барабаны 4, Диски 6 барабанов 4, увлекаемые гибкими тягамй 13, вращаются на втулках 5, вращение которых через промежуточные шестерки передается на счетчик 16 числа оборотов. Показания последнего соответствуют изменению длины намотки гибкой тяги 13, а соответственно и ве10 личине смещения репера 14 в миллиметрах.

Если возникает необходимость ослабления усилия натяжения спиральных пружин 9 или демонтажа всего устройства производят следующие действия. Наконечник ключа 20 вводят во внутрь полого вала через цапфы

10 и 11 и втулки 5 до храпового механизма 17 выбранного барабана 4 (фиг. 4). Плавным вращением ключа 20 осуществляют зацепление выступов 21 ключа 20 с собачками 19 и выводят из зацепления с храповым колесом 18 собачки 19. Обратным вращением клюд5 ча 20 ослабляют действие пружины 9.

Перемещая ключ 20 в полости вала, производят аналогичные действия на других барабанах 4.

3 1 но внутрь полого вала через цапфы

10 и 11 и втулки 5, но не доводят до храпового механизма 17 выбранного барабана 4 (фиг. 3 и 5). Вращением ключа 20 производят заводку.

При этом усилие передается от ключа

20 к втулке 5 (полому валу), далее от втулки 5 — к закрепленной на ней спиральной пружине 9, через пружину

9 — к диску 6 барабана 4, а от обечайки барабана 4 посредством гибкой тяги 13 — к реперу 14. Поворачивая ключ 20, выбирают слабину гибкой тяги 13, в это же время диск 6 барабана 4 вращается заодно с втулкой 5 (полым валом). После того, как слабина гибкой тяги 13 выбрана, диск 6 барабана 4 с находящейся на ней обечайкой прекращает свое вращение. Продолжая вращение втулки 5 ключом 20, производят заводку спиральной пружины 9 до необходимого усилия натяжения гибкой тяги 13. Храповой механизм 17 стопорит втулку 5 в конечном положении.

Аналогичным образом производят установку на барабаны 4 и натяжку остальных гибких тяг 13.

По счетчику 16 числа оборотов барабана 4 снимают начальный визуальный отсчет. При смещении массива горных пород происходит перемещение

s пространстве реперов 14, которое

Предлагаемое изобретение позволит расширить диапазон измерения устройства, повысить компактность и снизить материалоемкость и стоимость.

f125370

1125370
