Прямоточный клапан

Прямоточный клапан

Иллюстрации

Показать все

Реферат



ПРЯМОТОЧНЫЙ КЛАПАН, содержаш ,ий плоские седла и пластины с хвостовиками , заш,емленными между седлами, отличающийся тем, что, с целью повышения экономичности и упрощения технологии изготовления , каждый хвостовик по всей его длине снабжен зигом или отогнут на величину 0,8-5 толщины пластины.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зад F 16 К 15/14; F 04 В 39/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

I„ОПИСАНИЕ ИЗОБРЕТЕНИЯ / "

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3590473/25-06 (22) 10.05.83 (46) 23.11.84. Бюл. № 43 (72) А.-И. А. Поска и А. А. Мишкинис (53) 621.512-333.1(088.8) (56) 1. Френкель М. И. Поршневые компрессоры. Л., «Машиностроение», 1969, с. 345, рис. VII,64.

„„SU, 112543Î А (54) (57) ПРЯМОТОЧНЫЙ КЛАПАН, содержащий плоские седла и пластины с хвостовиками, защемленными между седлами, отличающийся тем, что, с целью повышения экономичности и упрошения технологии изготовления, каждый хвостовик по всей его длине снабжен зигом или отогнут на величину 0,8 — 5 толщины пластины.

1125430

Изобретение относится к компрессоростроению и может быть использовано в прямоточных клапанах.

Известен прямоточный клапан, содержащий плоские седла и пластины с хвостовиками, защемленными между седлами (1).

Недостатками известного клапана являются его неплотность в местах защемления хвостовиков, обусловленная разнотолщинностью седел, и необходимость применения в каждом клапане пластин строго одинаковой толщины при их замене, так как в противном случае меняется посадочный размер клапана.

Неплотность ухудшает экономические показатели, а необходимость установки пластин одинаковой толщины с заменяемыми усложняет технологию изготовления.

Целью изобретения является повышение экономичности и упрощение технологии изготовления клапана.

Поставленная цель достигается тем, что в прямоточном клапане, содержащем плоские седла и пластины с хвостовиками, защемленными между седлами, каждый хвостовик по всей его длине снабжен зигом или отогнут на величину 0,8 — 5 толщины пластины.

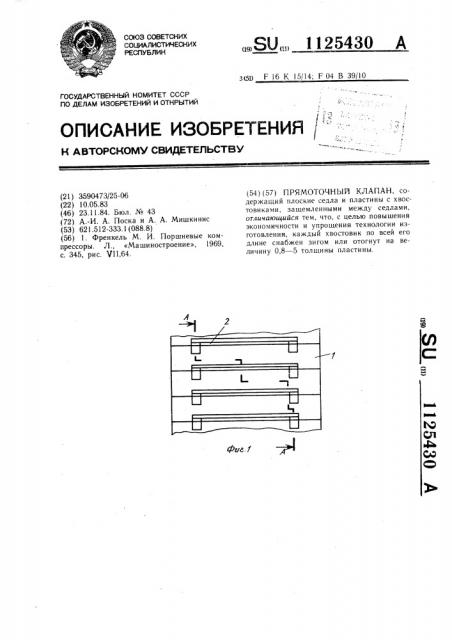

На фиг. 1 представлен клапан в сборе; на фиг. 2 —; на фиг. 3— разрез А — А на фиг. 1; на фиг. 4 — узел 1 на фиг. 3; на фиг. 5 — узел II на фиг. 3; на фиг. 6 — — пластины в свободном состоянии, поперечный разрез.

Прямоточный клапан содержит плоские седла 1 и пластины 2 с хвостовиками 3, защемленными между седлами 1. Каждый хвостовик 3 по всей его длине снабжен. зигом 4 или отогнут на величину 0,8 — 5 тол шины S пластины 2.

В каждом седле выполнены каналы 5 для прохода газа с уплотнительной поверхностью 6 и с противоположной стороны имеюгцие ограничительную поверхность 7.

Прямоточный кла пан работает следующим образом.

Пластина 2, защемленная хвостовиком 3 при помощи зигов 4 между седлами 1, поочередно ударяется об ограничительную по>р верхность 7 и уплотнительную поверхность

6, открывая или закрывая каналы 5 для прохода газа.

В зависимости от Hdçíà÷åíèÿ, клапаны изготовляются с пластинами различной толгцины в пределах 0 2 — 0 6 мм. При этом, 15 если величину отгиба или зиг хвостовика выполнять в пределах 0,8 — 5 толщины пластины, оказывается возможным, при сохранении необходимым упругих свойств хвостовика, надежное уплотнение в месте зашемления и, кроме того, унификация в этом месте расстояния от ограничительной поверхности до уплотнительной для разных клапанов. Так, для более тонких пластин зиги или отгибы следует выполнять на величину до 5 толщин пластины, для более толстых относительную величину выгиба или зива следует уменьшить вплоть до 0,8 толщины пластины.

Надежное уплотнение места защемления при помощи зигов или отгибов в хвостовике повышает экономичность клапана.

Кроме того, такое исполнение хвостовиков делает возможным снизить требования к параллельности противоположных поверхностей седел, применять при замене пластины другой толщины без изменения посадочных размеров клапана, унифицировать глубину расположения ограничительной поверхности в месте загцемления, что в целом упрощает технологию изготовления клапана.

/7

Фиг.5 фиг.5
