Реферат



1. СТРУННЫЙ ПОТОКОВЫЙ МУЗЫКАЛЬНЬЙ ИНСТРУМЕНТ, содержащий соединенные с корпусом, в верхней части которого выполнено отверстие для размещения в нем резонатора, стойку и гриф со струнами и рычаг, один конец которого несет корректирующий элемент, отличающийся тем, что, с целью увеличения силы звука, рычаг вьтолнен двуплечим, расположен параллельно верхней части корпуса и имеет разнесенные одна относительно другой подвижныерегулируемые опрры, другой конец рычага несет порожек, причем стойка расположена под дйуплечим рычагом, несет средства для изменения угла давления струн на порожек, имеет отверстие для пропускания через него корректирующего элемента и несет зубчатые рейки для размещения на них собственных концов опор, при этом свободньм конец корректирующего элемента закреплен на верхней части корпуса. 2. Инструмент по n.t, отлич а ющийс я тем, что каждое средство для изменения угла давления на порожек выполнено в виде винтовой пары, гайка которой соединена со струной. ю ел О) и со

СОЮЗ СОВЕТСКИХ

СЭИЦ

РЕСПУБЛИК

З 5Н G 1 0 D 1 /08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБ ЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

15 10 1 Риг. 1 (21) 3442905/28-12 (22) 27.05.82

{46) 23. 11.84. Вюл. Н 43

"(72) М.Ф. Рыкков (53) 681.817/819(088.8) (56) 1. Авторское свидетельство СССР

Р 406221, кл. G lO 9 1/10, 1972. (54) (57) 1. СТРУННЪ|Й ЩИПКОВЬЙ МУЗЪ1КАЛЬНЪЙ ИНСТРУМЕНТ, содержащий соединенные с корпусом, в верхней части которого выполнено отверстие для размещения в нем резонатора, стойку .-и гриф со струнами и рычаг, один конец которого несет корректирующий элемент, отличающийся тем, что, с целью увеличения силы звука, рычаг выполнен двуплечим, расположен параллельно верхней части корпуса и имеет разнесенные одна

„„SU„„1125649 А относительно другой подвижные регулируемые опрры, другой конец рычага несет порожек, причем стойка расположена под двуплечим рычагом, несет средства для изменения угла давления струн на порожек, имеет отверстие для пропускания через него корректирующего элемента и несет зуб- чатые рейки для размещения на них собственных концов опор, при этом свободный конец корректирующего элемента закреплен на верхней части корпуса.

2. Инструмент по п.1, о т л ич а ю шийся тем, что каждое . средство для изменения угла давления на порожек вьполнено в виде винтовой пары, гайка которой соединена со струной.

Изобретение относится к производству музыкальных инструментов, в частности к струнным щипковым музыкальным инструментам.

Известен струнный щипковыи музы-: кальный инструмент, содержащий соединенные с корпусом, в верхней части которого выполнено отверстие для размещения в нем резонатора, стойку и гриф со струнами и рычаг, один конец которого несет корректирующий элемент (1 ).

Однако известный струнный щипковый музыкальный инструмент обладает недостаточной силой звука.

Целью изобретения является увеличение силы звука музыкального инструмента.

Поставленная цель достигается

I тем, что в струнном щипковом музыкальном инструменте, содержащем соединенные с корпусом, в верхней части которого выполнено отверстие для размещения в нем резонатора, стойку и гриф со струнами и рычаг, один конец которого несет корректирующий элемент, рычаг выполнен двуплечим, расположен параллельно верхней части корпуса и имеет разнесенные одна относительно другой подвижные регулируемые опоры, другой конец рычага несет порожек, причем стойка расположена под двуплечим рычагом, несет средства для изменения угла давления струн на порожек, имеет отверстие для пропускания через него корректирующего элемента и несет зубчатые рейки для размещения на них свободных концов опор, при этом свободный конец корректирующего элемента закреплен на верхней части корпуса.

Кроме того, каждое средство для изменения угла давления на порожек выполнено в виде винтовой пары, гайка которой соединена со струной.

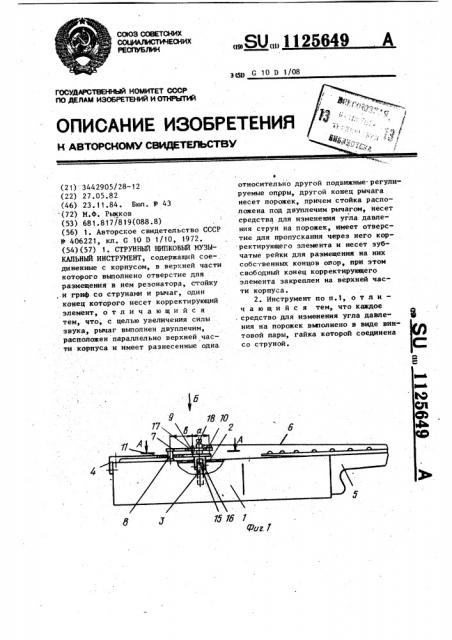

На фиг. 1 изображен струнный щипковый музыкальный инструмент, вид сверху„ на фиг. 2 — сечение А-А на

25649 2 фиг. 1; .на фиг. 3 — вид В на фиг.1; на фиг. 4 — сечение В-В на фиг. 3.

Инструмент содержит соединенные с корпусом 1, в верхней части которого выполнено отверстие 2 для размещения в нем резонатора 3, стойку 4 и гриф 5 со струнами 6 и рычаг 7, один конец которого несет корректирующий элемент 8. Рычаг 7 выполнен

f0 двуплечим, расположен параллельно верхней части корпуса 1 и имеет разнесенные одна относительно другой подвижные регулируемые опоры 9, Другой конец рычага 7 несет порожек 10, 15 стойка 4 расположена под двуплечим рычагом 7, несет средства для изменения угла давления струн на порожек, имеет отверстие 11 для пропускания через него корректирующего эле20 мента 8 и несет зубчатые рейки 12 для размещения на них свободных концов опор 9, свободный конец корректирующего элемента 8 закреплен на верхней части корпуса 1. Каждое из

25 средств для изменения угла давления струн на порожек выполнено в виде винтовой пары 13, гайка 14 которой соединена со струной 6. Резонатор 3 имеет выступы 15 с установленными на них скобами 16, соединенными со стойками 4. Подвижные регулируемые .опоры .9 выполнены в виде призм. Опоры

9 передвигаются в.пазах 17. Винтовая пара 13 имеет винт 18.

Инструмент работает следующим образом.

Исполнитель перед игрой перемещает подвижные регулируемые опоры 9 посредством зубчатых реек 12, а дав4О ление струн 6 на порожек меняет посредством винтовой пары 13. В результате передвижения опор 9 меняются соотношения плеч а и Ь двуплечего рычага 7, а следовательно, осуществляется изменение сил реакции

45 на корпус 1 музыкального инструмента, что в конечном итоге приводит к увеличению силы его звука.

Изобретение позволяет увеличить силу звука музыкального инструмента.
