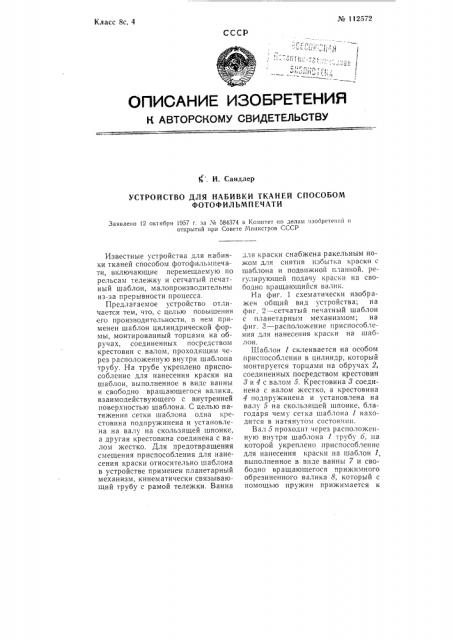

Класс 8с, 4 № 112572

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4 . И. Сандлер

УСТРОЙСТВО ДЛЯ НАБИВКИ ТКАНЕЙ СПОСОБОМ

ФОТОФИЛЪМПЕЧАТИ

Заявлено 12 октября 1957 г. за М 584374 в Комитет по делам изобретений ii открытий при Совете Министров СССР

Известные устройства для набивки тканей способом фотофильмпечати, включающие перемещаемую по рельсам тележку и сетчатый печатный шаблон, малопроизводительны из-за прерывности процесса.

Предлагаемое устройство отличается тем, что, с целью повышения его производительности, в нем применен шаблон цилиндрической формы, монтированный торцами на обручах, соединенных посредством крестовин с валом, проходящим через расположенную внутри шаблона трубу. На трубе укрепчено приспособление для нанесения краски на шаблон, выполненное в виде ванны и свободно вращающегося валика, взаимодействующего с внутренней поверхностью шаблона. С целью натяжения сетки шаблона одна крестовина подпружинена и установлена на валу на скользящей шпонке, а другая крестовина соединена с валом жестко. Для предотвращения смещения приспособления для нанесения краски относительно шаблона в устройстве применен планетарный механизм, кинематически связывающий трубу с рамой тележки. Ванна для краски снабжена ракельным ножом для снятия избытка краски с шаблона и подвижной планкой, регулирующей подачу краски на свободно вращающийся валик.

Н а фиг. 1 схематически изобр ажен общий вид устройства; на фиг, 2 — сетчатый печатный шаблон с планетарным механизмом; на фиг, ч — расположение приспособления для нанесения краски на шаблон.

Шаблон 1 склеивается на особом приспособлении в цилиндр, который монтируется торцами на обручах 2, соединенных посредством крестовин

3 и 4 с валом 5. Крестовина 8 соединена с валом жестко, а крестовина

4 подпружинена и установлена на валу 5 на скользящей шпонке, благодаря чему сетка шаблона 1 находится в натянутом состоя.ши.

Вал 5 проходит через расположенную внутри шаблона 1 трубу 6, на которой укреплено приспособление для нанесения краски на шаблон 1, выполненное в виде ванны 7 и свободно вращающегося прижимного обрезиненного валика 8, который с помощью пружин прижимается к № 112572 внутренней поверхности шаблона 1.

Подача краски регулируется подвижной планкой 9, а избыток краски снимается с шаблона 1 ракельным ножом 10.

Труба 6 удерживается в определенном положении планетарным ме ханизмом, который состоит из шестерни 11, связанной с трубой 6, вмонтированных в крестовину 8 спаренных шестерен 12 и свободно сидящей на валу 5 шестерни 18, удерживаемой от вращения имеющимися на ее ступице лысками, входящими в паз на тележке 14.

Шаблон 1 устанавливается на тележку 14 таким образом, что его образующая перпендикулярна к продольной оси печатного стола 15.

Работа устройства для набивки тканей происходит следующим образом.

При качении тележки 14 по рельсам 16 вдоль печатного стола 15 шаолон 1 катится по столу 15, а по внутренней поверхности шаблона 1 катится прижимной валик 8. Шестерни 12 обкатываются при этом по неподвижной шестерне 18, удерживая трубу 6, а вместе с ней ванну 7 и прижимной обрезиненный валик 8 в нижнем положении. Вращением валика 8 краска выносится через щель между валиком 8 и подвижной планко" 9 на шаблон 1 и продавливается валиком 8 на ткань, уложенную на столе 15. Излишки краски проносятся шаблоном 1 до ракельного ножа 10, снимаются последним с шаблона 1 и стекают обратно в ванну 7, Предмет изобретения

1. Устройство для набивки тканей способом фотофильмпечати, включающее в себя тележку, перемещаемую по рельсам вдоль печатного стола, и сетчатый печатный шаблон, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности тру да, в нем применен шаблон цилиндрической формы, монтированный торцами на обручах, соединенных посредством крестовин с валом, проходящим через расположенную внутри шаблона трубу, на которой укреплено известное приспособление для нанесения краски на шаблон, выполненное в виде ванны и свободно вращающегося валика, взаимодействующего с внутренней поверхностью шаблона.

2. Форма выполнения устройства по п. 1, отличающаяся тем, что, с целью натяжения сетки шаблона, одна крестовина подпружинена и установлена на валу на скользящей шпонке, а другая крестовина соединена с валом жестко.

3. Устройство по п. 1, о т л и ч а ющ е е с я тем, что, с целью предотвращения смещения приспособления для нанесения краски относительно шаблона, в нем применен планетарный механизм, кинематически связывающий трубу с рамой тележки.

4. Форма выполнения устройства по п. 1, отличающаяся тем, что ванна снабжена ракельным ножом для снятия избытка краски с шаблона и подвижной планкой, регулирующей подачу краски на свободно вращающийся валик. № 112572

Фиг 3

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. Г. Голандский

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14

Информационно-издательский отдел

Объем 0,34 п. л. Зак. 3000

Поди. к печ. 26.Vill 58 „

Тираж 650 Цена 50 коп.
