Реферат



УСИЛИТЕЛЬ ММПНОСТИ, содержащ .й цепь смещения и выходной двух тактнь1й каскад, вьшолненный на двух транзисторах, включенных по схеме с общим коллектором и имеющих различную структуру, причем эмиттер одного из транзисторов через нагрузку соединен со средней точкой источника питания, образованной двумя конденсаторами , включенными последовательно между шинами источника питания,, о тличающийс .я тем, что, с целью повышения его КПД, нагрузка выполнена в виде первой первичной обмотки выходного тра нсформатора, а между средней точкой исто 1ника питания и эмиттером другого транзистора введена втора.я первичная обмотка выходного трансформатора, включенная встречно первой.

COOS СОВЕТСНИХ

MINMN

PEQfMiËÈК

09) (И) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,,с, ( (21) 3483230/18-09 (22) 13,08.82 (46) 23.11.84. Бюл.))43 (72) Г.Г.Соловский (53) 621.375.026(088.8) (56) 1. Бурлянд В.А. и др. Радиолюбительские конструкции. M. "Энергия", 1977, с.б8, рис.3-1.

2. Авторское свидетельство СССР

))315267, кл. Н 03 F 3/18, 26.10.70 (прототип). (54)(57) УСИЛИТЕЛЬ МОЩНОСТИ, содержащкй цепь смещения и выходной двухтактный каскад, выполненный на двух транзисторах, включенных по схеме

Зи9 НОЗ C326 НОЗГ 3 18 с общим коллектором и имеющих различную структуру, причем эмиттер одного из транзисторов через нагрузку соединен со средней точкой источника питания, образованной двумя конденсаторами, включенными последовательно между шинами источника питания о тл и ч а ю щ и и с.я тем, что, с целью повышения его КПД, нагрузка выполнена в виде первой первичной обмотки выходного трансформатора, а между средней точкой источника питания и змиттером другого транзистора введена вторая первичная обмотка выходного трансформатора, включннная встречно р первой.

1125744

50

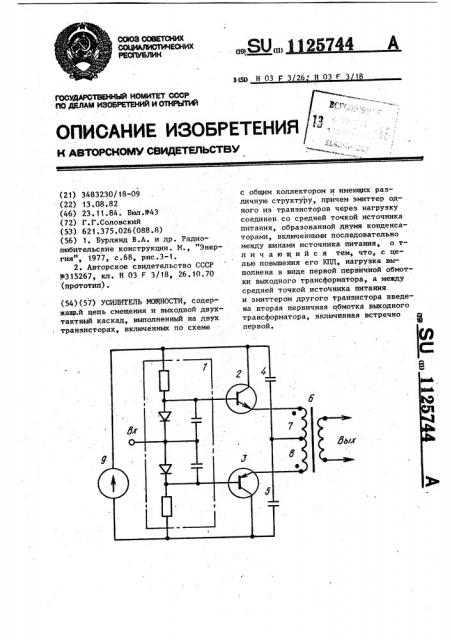

На чертеже представлена принципиальная электрическая схема усилителя мощности.

Усилитель мощности содержит цепь 1 смещения и выходной двух- 55 тактный каскад, выполненный на транзисторах 2 и 3, конденсаторы 4 и 5, выходной трансформатор 6 с первой

Изобретение относится к электротехнике и может использоваться в различных радиоэлектронных устройствах.

Известен усилитель мощности, содержащий выходной каскад, выполненньп 5 на двух транзисторах, имеющих разную структуру, включенных по схеме с общим коллекторам, и источник питания.со средней точкой, образованной двумя конденсаторами, включенными последовательно между шинами источника питания L13.

Наиболее близким к изобретению по технйческой сущности является уси литель мощности, содержащий цепь 15 смещения и выходной двухтактный каскад, выполненный на двух транзисторах, включенных по схеме с общим коллектором и имеющих различную структуру, причем эмиттер одного из транзисторов через нагрузку соединен со средней точкой источника питания, образованной двумя конденсаторами, включенными последовательно между шинами источника питания 23.

Однако в известных устройствах сравнительно низкий КПД.

Цель изобретения — повышение КПД устройства.

Поставленная цель достигается тем, 30 что в усилителе мощности, содержащем цепь смещения и выходной двухтактный каскад, выполненный на двух транзисторах, включенных по схеме с общим коллектором и имеющих раз ную структуру, причем эмиттер од- ного из транзисторов через нагрузку соединен со средней точкой источника питания, образованной двумя конденсаторами, включенными после- 40 довательно между шинами источника питания, нагрузка выполнена в виде первой первичной обмотки выходного трансформатора, а между средней точкой источника питания и эмиттером 45 другого транзистора введена вторая- первичная обмотка выходного трансформатора, включенная встречно первой.

7 и второй 8 первичными обмотками и источник 9 питания.

Устройство работает следующим образом.

При включении источника 9 питания в усилителе мощности устанавливается начальный режим. На выходах цепи смещения, соединенных с базами транзисторов 2 и З,появляются напряжения, которые приоткрывают транзисторы 2 и 3 и обеспечивают заданное начальное смещение их рабочей точки на выходных характеристиках. Через транзисторы 2 и 3 и первую 7 и вторую 8 первичные обмотки выходного трансформатора 6 начинает протекать начальный постоянный ток смещения. Так как первая 7 и вторая 8 первичные обмотки выходного трансформатора 6 включены встречно и содержат равное количество витков, магнитный поток в сердечнике трансформатора не наводится и напряжение на выходной обмотке выходного трансформатора 6 отсутству ет. Значение напряжений на выходах цепи 1 смещения обеспечивает одинаковое открывание обоих транзисторов

2 и 3 и получение на средней точке первой 7 и второй 8 первичных обмоток выходного трансформатора 6 напряжения, равного половине напряжения источника 9 питания. Конденсаторы

4 и 5 имеют одинаковую емкость и также заряжаются до половины напряжения источника 9 питания. При этом . диоды цепи 1 смещения и активные сопро-, тивления первой 7 и второй 8 первичнык обмоток выходного трансфор- . матора 6 обеспечивают температурную стабилизацию работы усилителя мощности.

При подаче сигнала на вход усилителя мощности, в зависимости от полярности входного сигнала, один из транзисторов 2(3) запирается, а другой 3(2) открывается. Через первую (вторую) первичную обмотку 7(8) выходного трансформатора 6, соединенную с эмиттером открывшегося транзистора

2(3), начинает протекать ток, значе- ние которого пропорционально значению входного сигнала, а во вторичной обмотке выходного трансформатора

6 наводится ЭДС усиленного по мощности сигнала.

1125744

Составитель И..Водяхина

Редактор И. Николайчук Техред М.Кузьма Корректор Н; Король

-у "

Заказ 8556/43 Тираж 861

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подпис ное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Частотная характеристика усилителя. зависит от емкости конденсаторов

4 и 5, к общей точке которых подключены первая 7 и вторая 8 первичные обмотки выходного трансформатора 6.

При большой емкости конденсаторов

4 и 5 усилитель мощности имеет широкую полосу пропускания, практически идентичную полосе пропускания выходного трансформатора 6. Уменьшение емкости пропускания конденсаторов 4 и 5 ведет к сужению полосы пропускания, и усилитель мощности приобретает селективйые свойства..

Таким образом в данном усилителе мощности, изменяя начальное положение рабочей точки транзисторов 2 и 3, можно корректировать виД выходной характеристики усилителя мощности и повысить его чувствительность к малым входным сигналам, сохранить высокую термоустойчивость и повысить

КПД за счет использования активного

10 сопротивления первый и второй первичных обмоток выходного трансформатора и их встречного включения.
