Устройство поиска шумоподобных сигналов

Устройство поиска шумоподобных сигналов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ПОИСКА ШУМОПОДОБНЫХ СИГНАЛОВ, содержащее последовательно соединенные генератор опорного сигнала и коррелятор, последовательно соединенные генератрр тактовых импульсов и первый элемент И, второй элемент И, первый вход которого подключен к выходу регенератора тактовых импульсов, а также первый и второй регистры, отличающ е е с я тем, что, с целью сокращения времени поиска шумоподобных сигналов,, в него введены последовательно соединенные блок задержки, счетчик, первый вычитатель, второй вход которого подключен к выходу второго регистра, блок сравнения и триггер, а также второй вычитатель, к первому входу которого подключен выход .первого регистра, а к втррому входу - выход корреля:тора, выход второго вычитателя подключен к второму входу блока сравнения, выход второго элемента И через триггер подключен к своему второму входу, а второй выход триггера подключен к объедиг ненным вторьм входам счетчика, корре (П лятора и первого элемента И, выход которого подключен к входу генератора опорного сигнала, при этом выход генератора тактовых импульсов через блок задержки подключен к третьему входу коррелятора, четиертьА вход которого является входом устройства.

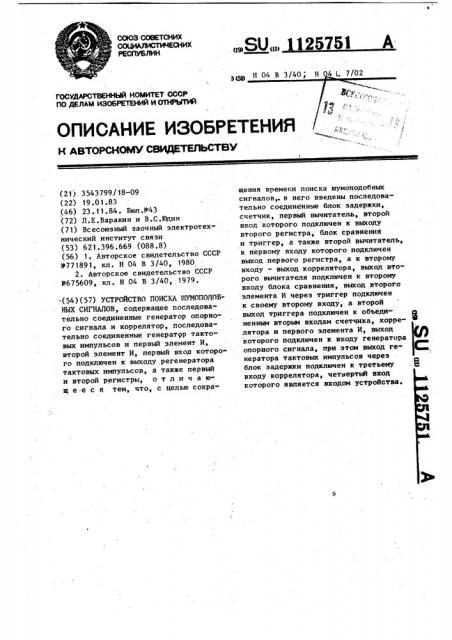

СОЮЗ COBETCHHX

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

И ASTOPCHOIVIV СВИДКтЕЛЬСтВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНР1р1ТЖ (21) 3543799/18-09 (22) 19.01.83 (46) 23. 11.84. Бюл.N -43 (72) Л.Е.Варакин и В.С.10дин (71) Всесоюзный заочный электротехнический институт связи (53) 621. 396. 669 (088. 8) (56) 1. Авторское свидетельство СССР

У771891, кл. Н 04 В 3/40, 1980

2. Авторское свидетельство СССР . 675609, кл. Н 04 В 3/40, 1979. (54) (57) УСТРОЙСТВО ПОИСКА ШУИОПОЦОБНЫХ СИГНАЛОВ, содержащее последовательно соединенные генератор опорного сигнала и коррелятор, последовательно соединенные генератор тактовых импульсов и первый элемент И, второй элемент И, первый вход которого подключен к выходу регенератора тактовых импульсов, а также первый и второй регистры, о т л и ч а ющ е е с я тем, что, с целью сокра,.SU„, 125751 А щения времени поиска шумоподобных сигналов,. в него введены последовательно соединенные блок задержки, счетчик, первый вычитатель, второй вход которого подключен к выходу второго регистра, блок сравнения и триггер, а также второй вычитатель, к первому входу которого подключен выход .первого регистра, а к второму входу — выход коррелятора, выход второго вычитателя подключен к второму входу блока сравнения, выход второго элемента И .через триггер подключен к своему второму входу, а второй вьмод триггера подключен к объединенным BTopbM входам счетчика, коррелятора и первого элемента И, выход которого подключен к входу генератора опорного сигнала, при этом выход генератора тактовых импульсов через блок задержки подключен к третьему . Я входу коррелятора, четвертый вход которого является входом устройства.

112575

Изобретение относится к технике связи и может быть использовано в приемниках различных радиотехнических систем для решения задач поиска и временной синхронизации шумоподобных сигналов.

Известно устройство, содержащее генератор тактовых импульсов, регистр сдвига, коррелятор, генератор опорного сигнала, регистр многочлена 1р задержки, дешифратор, коммутатор и последовательно соединенные формирователь пачки импульсов и элемент

ИЛИ, выход которого подключен к тактовым входам регистра сдвига, вы- 15 ходы разрядов которого соединены с соответствующими входамч коммутатора, выход которого подключен к информационному входу регистра сдвига и коррелятору, второй вход 2р которого соединен с генератором опорного сигнала., при этом выход генератора тактовых импульсов подключен к другому входу элемента

ИЛИ и к формирователю пачки импуль- 25 сов, выход которого соединен с тактовыми входами генератора опорного сигнала, установочные входы которого соединены с регистром многочлена задержки и дешифратором,подключенным к входу коммутатора и установочному входу формирователя пачки импульсов, и последовательно соединенные триггер, вентиль, первый счетчик и блок совпадения, а также последовательно соединенные инвертор и второй счетчик, второй вход которого соединен с выходом коррелятора, первым входом тригге ра и вторым входом блока совпадения, ВЫХОД КОТОрого ЛОДКЛЮчен К входу 4р инвертора и второму входу первого счетчика, при этом выход генератора тактовых импульсов соединен с вторым входом вентиля, а соответствующий выход регистра многочлена задержки 45 подключен к третьему входу блока сов. падения, причем выход второго счетчика соединен с вторым входом триггера С1 3..1

Недостатком устройства являются большие временные затраты на поиск.

Наиболее близким техническим решением к изобретению является устройство, содержащее последовательно соединенные генератор опорного 55 сигнала и коррелятор, последовательно соединенные генератор тактовых импульсов и первый элемент И, второй

1 2 элемент И, первый вход которого подключен к выходу генератора тактовых импульсов, а также первый и второй регистры, дешифратор, коммутатор и последовательно соединенные формирователь пачки импульсов и элемент

ИЛИ, выход которого подключен к тактовым входам первого регистра, выходы разрядов которого соединены с соответствующими входами коммутатора, выход которого подключен к информационному входу первого регистра и к коррелятору, выход генератора тактовых импульсов подключен к другому входу элемента ИЛИ и к формирователю пачки импульсов, выход которого ° соединен с тактовыми входами генератора опорного сигнала, установочные входы которого соединены с вторым регистром и дешиАратором, подключенным к входу коммутатора и установочному входу формирователя пачки импульсов, первый и второй элементы И включены между выходом регистра величины порогов и установочными входами коррелятора, выход которого подключен к установочным входам регистра величины порогов и второго регистра f2 J.

Недостатком известного устройства является большое время поиска.

Целью изобретения является сокращение времени поиска шумоподобных сигналов.

Цель достигается тем, что в устройство поиска шумоподобных сигналов, содержащее последовательно соединенные генератор опорного сигнала и коррелятор, последовательно соединенные генератор .тактовых импульсов и первый элемент И, второй элемент И, первый вход которого подключены к выходу генератора тактовых импульсов, а также первый и второй регистры, введены последовательно соединенные блок задержки, счетчик, первый вычитатель, второй вход которого подключен к выходу второго регистра, блок сравнения и триггер, а также второй вычитатель, к первому входу которого подключен выход первого регистра, а к второму входу — выход коррелятора, выход второго вычитателя подключен ко второму входу блока сравнения, выход второго элемента И через триггер .подключен к своему второму входу, а второй выход триггера подключен к объединенным вторым входам счетчика, Ф

11257

Таким образом момент появления импульса на выходе блока сравнения

4 свидетельствует о том, что за оставшиеся Х тактов величина Р порога достигнута не будет и можно прекратить анализ в данной временной позиции и перейти к анализу в соседнюЮ (я+ 1)-ую временную позицию. чике 7 происходит под тактов с момента начала форми- 45

Х тактов с м

Задержка тактовых импульсов в рования зна ования значения корреляционной блоке 9 задержки определяется суммой начение Р сформированное т 1 ° задержек в первом элементе И б,генев корреляторе елято е 1 поступает на втораторе опорного сигнала 3 и коррелярои вход второго выч го вычитателя Я на торе 1 и обеспечивает синхронное первыи вход кот р кото ого поступает циф- 50 сравнение величин в блоке сравнения.

R га из первого

Предлагаемое устройство позволяет уменьшить время анализа в тех времен5 ных позициях, где сигнал отсутствует, так как решение об отсутсгвии сигнала принимается в течение формирования значения корреляционной функции,, коррелятора и первого элемента И, выход которого подключен к входу генератора опорного сигнала, при этом выход генератора тактовьм импульсов через блок задержки подключен к третьему входу коррелятора, четвертый вход которого является входом устройства.

На чертеже представлена структурная электрическая схема устройства 10 поиска шумоподобных сигналов.

Устройство содержит коррелятор 1, первый вычитатель 2, генератор 3 опорного сигнала, блок 4 сравнения, триггер 5, первый элемент И 6, счет- 1s чик 7, второй вычитатель 8, блок 9 задержки, второй элемент И 10, генератор 11 тактовых импульсов, первый и второй регистры 12 и 13.

Устройство поиска шумободобных сиг. щ налов работает следующим образом.

Перед началом работы устройство устанавливается в исходное состояние, т.е. обнуляется коррелятор 1, счетчик

7, триггер 5, а в первый и второй 25 регистры 12 и 13 записываются цифровые величины R максимального значения корреляционной функции и порога Я.

На информационный вход коррелято30 ра 1 поступает входная периодическая последовательность нулей и единиц, а на другой информационный вход с таким же периодом поступает опорный сигнал из генератора 3. 35

В корреляторе 1 с частотой тактовых импульсов, вырабатываемых генератором 11 тактовых импульсов, но задержанных в блоке 9 задержки, происходит формирование текущего цифрового 40 значения корреляционной функции . в произвольной rn -oA временной позиции. Одновременно с этим в счетсчет числа ровая величина поро регистра 12. На выходе второго вычитателя Я формируется текущая раз-, . ность Y-- R -R Аналогично на выходе

0 Т первого вычитателя 2 формируется 5 текущая разность Х=Р- Х., между текущим цифровым значением Х, формируемым в счетчике 7, и максимальным циф51 4 ровым значением Я корреляционной функции, равным базе шумоподобных сигналов поступающим на второй вход первого вычитателя 2 из второго регистра 13.

Величина Х и Y затем сравниваются в блоке 4 сравнения, в котором происходит вычисление величины д=Х-У, На выходе блока сравнения возможны два исхода. Если и с О, то на выходе блока сравнения 4 формируется импульс, а если Д 0, то импульс не формируется.

Обнаружение сигнала фиксируется по знаковому разряду величины У в том случае, если выполняется условие У(0 .

Предположим, что 1 >О, т.е. обна- ружение не происходит. Тогда, если величина сравнения 5 <0 то сформированный в блоке 4 сравнения импульс устанавливает триггер 5 в единичное состояние, который сигналом с инверсного выхода обнуляет счетчик 7 и коррелятор 1, а также блокирует прохождение через первый элемент И 6 очередного тактового импульса на генератор 3 опорного сигнала, осуществляя тем самым, сдвиг опорного сигнала относительно входного на одну временную позицию. Однако этот очередной тактовый импульс проходит через второй элемент И 10 и возвращает триггер 5 в исходное нулевое состояние.

5 1125751 4

Составитель Т. Поддубняк

Редактор С. Патрушева Техред М.Кузьма Корректор Н. Король

Заказ 8557/43 Тираж 634

ИНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 не дожидаясь окончания периода исследования, равного периоду шумоподобного сигнала. Это позволит исключить дополнительные временные потери на поиск и сократить время вхождения в синхронизм.
