Реферат



Мо 11258

Класс 74 Ь, 3

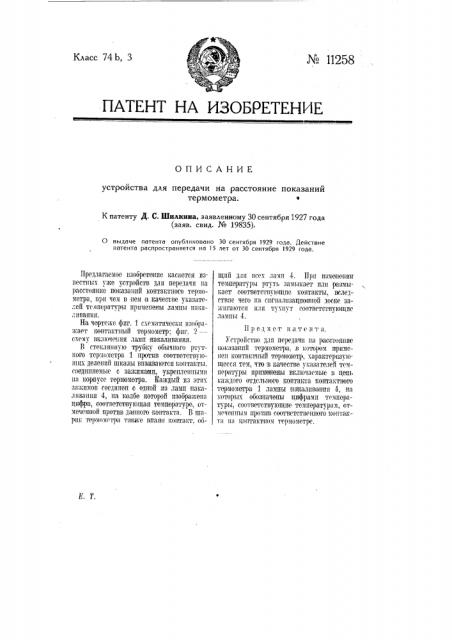

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для передачи на расстояние показаний термометра.

К патенту Д. С. Шилкииа, заявленному 30 сентября 1927 года (ваяв. свнд. N9 19835).

О выдаче патента опубликовано 30 сентября 1929 года. Действие патента распространяется на 15 лет от 30 сентября 1929 юда.

Предлагаемое изобретение касается известных уьке устро11ств для передачи на расстояние показаний контактного термометра, нри чем в нем в качестве указателей температуры применены лампы нака.:и ванин.

На чертеже фиг. 1 c åII»òII÷cñêè изобр»жает контактный термометр:, фиг. 2— схему вклочения ламп накаливания.

В стеклянную трубку обычного ртутного термометра 1 против соответствующгх делений шкалы впаиваются коптакт11. соединяем1.1е с зажимами, укрепленными и» корпусе термометра. Кащый нз этик з»жимов соединен с одной из ламп накаливания 4, на колбе которой изобра:.кена цяфра, соответствующая температуре, отмеченной против данного контакта. В шарик термометра т» кл;е впаян контакт, Оощий $,1ÿ всех лами 4. При изменении температуры ртуть замыкает или размыкает соответствук1щие контакты, вследствие чего на с11гнализациоипой доске за;кигаются или тухнут соответству1О1цие лампы 4.

Пуедмеr патент», Устройство для передачи на расстояние показаний термометра, в котором примене11 контактный термометр. характеризующееся тем, что в качестве указателей температуры ир1огенены включаемые в цепь каждого ОхдельногО кОита1ъта конт»к гного термометра 1 лампы накаливания 4, на которых обозначены цифра ми темпоратуры, соответствующие температур»м, отмечен1ным прот1п3 соответственного контакт» ll» контил1юм термометре.
