Реферат



УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ЛИСТЬЕВ ОТ СРЕЗАННЫХ СТЕБЛЕЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ РАСТЕНИЙ , содержащее подающие вальцы, эластичные щетки, против которых установлен листоотделительный механизм, и механизм привода, отличающееся тем, что, с целью уменьщения травмирования листьев, листоотделительный механизм выполнен из двух пар взаимно перпендикулярных в рабочем положении гибких пластин, установленных с возможностью .образования ячеек квадратного сечения, посредством соединения обоих концов каждой пары пластин с механизмом привода, при этом гибкие пластины имеют заострение. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„ЯЦ„„1126234

3 @ A 01 D 45/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

I

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3622379/30-15 (22) 15.07.83 (46) 30.11.84. Бюл. № 44 (72) К. В. Александрян, Т. М. Тоноян н Ш. M. Григорян (71) Научно-производственное объединение

«Армсельхозмеханизация» (53) 631.358:633.71 (088.8) (56) 1. Авторское свидетельство СССР № 526318, кл. А 01 D 45/16, 1975.

2. Авторское свидетельство СССР № 656582, кл. А 01 D 45/16, 1977 (прототип), Э (54) (57) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ЛИСТЬЕВ ОТ СРЕЗАННЫХ СТЕБЛЕЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ РАСТЕНИЙ, содержащее подающие вальцы, эластичные щетки, против которых установлен листоотделительный механизм, и механизм привода, отличающееся тем, что, с целью уменьшения травмирования листьев, листоотделительный механизм выполнен из двух пар взаимно перпендикулярных в рабочем положении гибких пластин, установленных с возможностью образования ячеек квадратного сечения, посредством соединения обоих концов каждой пары пластин с механизмом привода, при этом гибкие пластины имеют заострение.

1126234 Изобретение относится к сельскохозяйственному машиностроению и преимущественно к машинам для уборки листьев табака со срезанных растений.

Известно устройство для отделения листьев табака, содержащее подающие рабочие органы, листоотделнтельный механизм и приемные вальцы конической формы (1).

Наиболее близким к предлагаемому является устройство для отделения листьев от срезанных стеблей сельскохозяйственных растений, содержащее подающие вальцы, эластичные щетки, против которых установлен листоотделительный механизм, и механизм привода (2).

Недостатком известных устройств является повреждение стебля и листьев во время движения листоотделительного механизма.

Цель изобретения — уменьшение травмирования листьев., Указанная цель достигается тем, что в устройстве для отделения листьев от срезанных стеблей сельскохозяйственных растений, содержащем подающие вальцы, эластичные щетки, против которых установлен листоотделительный механизм, и механизм привода, листоотделительный механизм выполнен из двух пар взаимно перпендикулярных в рабочем положении гибких пластин, установленных с возможностью образования ячеек квадратного сечения, посредством соединения обоих концов каждой пары пластин с механизмом привода, при этом гибкие пластины имеют заострение.

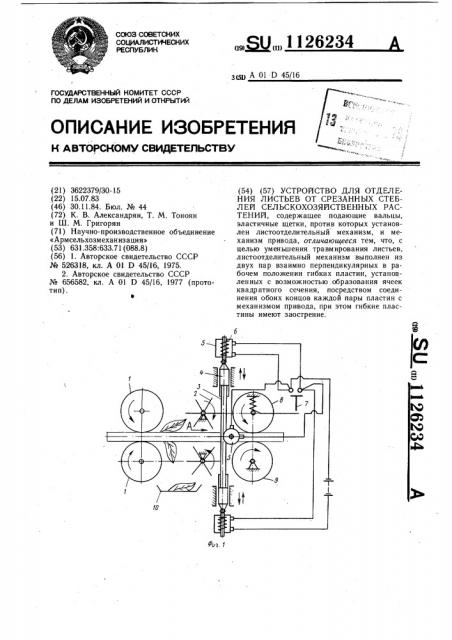

На фнг. 1 схематически показано предлагаемое устройство для отделения листьев, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 2.

Устройство для отделения листьев от срезанных стеблей сельскохозяйственных растений состоит из двух подающих вальцов 1, за которыми установлены эластичные щетки 2. Против последних установлен листоотделительный механизм, выполненныйй в виде двух пар взаимно перпендикулярных гибких пластин 3 с острыми лезвиями, установленных с возможностью образования в рабочем положении ячеек квадратного сечения, посредством соединения обоих концов каждой пары пластин 3 с механизмом привода в виде штока 4, связанного с исполнительными механизмами в виде электромагнитов 5, снабженных возвратными пружинами 6. В цепь электромагнитов 5 входит включатель 7, установленный у подпружиненного приемного вальца 8, под которым находится приемный валец 9. Под листоотделительным механизмом установлен бункер 10.

Устройство для отделения листьев от срезанных стеблей сельскохозяйственных растений работает следующим образом.

Предварительно срезанные табачные растения с помощью подающих вальцов 1 подаются верхушкой вперед в приемные вальцы 8 и 9. Верхушка растения, попадая в пространство между приемными вальцами, поднимает подпружиненный валец 8, вслед20 ствие чего замыкаются контакты включателя 7, срабатывают электромагниты 5, затягивая гибкие пары пластин 3, расположенные перпендикулярно относительно друг друга, образуя при этом ячейки квадратного сечения. Захваченный приемными вальцами 8 и 9 стебель протягивается через квадратную ячейку, и острие лезвий пластин 3 срезает листья от стебля. Вращающиеся во встречном направлении эластичные щетки 2 направляют . отделенные

gp листья в бункер 10. Затем протянутый приемными вальцами 8 и 9 и освобожденный от листьев стебель выбрасывается, подвижный валец 8 занимает исходное положение, контакты включателя 7 размыкаются, обесточивая электромагниты 5. Пластины 3 сжи35 маются и образуют пространство в форме эллипса для прохода следующего стебля.

Далее процесс повторяется.

Использование предлагаемого устройства позволяет повысить качество процесса отделения листьев от стеблей путем улучшения конструкции листоотделительного механизма, что приводит к дополнительному повышению производительности труда.

1126234 и д А

Риг. 2
