Реферат



1. МАГНИТНЫЙ СЕПАРАТОР, включающий питатель, рабочий орган вьтолненный, в виде установленных на валу с зазором-ДИСКОВ из немагнитного материала с размещенными в них секторными магнитами, причем диски установлены с -возможностью вращения, и приемники-пищевого продукта и ферромагнитных примесей, отличающийся тем, что, с целью повышения эффективности процесса очистки пищевых продуктов от ферромагнитных примесей за счет повышения чистоты концентрата, нижний срез секторных магнитов выполнен вогнутым, а приемник ферромагнитных примесей снабжен заслонкой с механизмом очистки и синхронного включения.

. ССЮЭ СОВЕТСНИХ

Й ич

РЕСПУБЛИК

g g В 03 С 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

FO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3547616/22-03 (22) 10. 12,82 (46) 30.11.84, Вюл. У .44 (72) И.В.Мещеряков, Ю.В.Попов, П.Н.Васильев и В.М.Скулков (71) Всесоюзный научно-исследовательский институт комбикормовой промышпенности (S3) 621. 928. 89 (088. 8) (56) 1. Авторское свидетельство СССР

У 876170, кл. В 03 С 1/10, 1980.

2. Авторское свидетельство СССР

Ф 940850, кл. В 03 С 1/02, 1980 (прототип). .(54)(57) 1 . МАГНИТНЫЙ СЕПАРАТОР, включающий питатепь, рабочий орган,,Л0,» 3 126325 А выполненный в .виде установленных на валу с зазором. дисков из немагнитного материала с размещенными в них секторными магнитами, причем диски установлены с -возможностью вращения, и приемники. пищевого продукта и ферромагнитных примесей, о т л и ч а юшийся тем, что, с целью повышения эффективности процесса очистки пищевых продуктов от ферромагнитных примесей за счет-повышения чистоты концентрата, нижний срез секторных магнитов выполнен вогнутым, а приемник ферромагнитных примесей снабжен

: заслонкой с механизмом очистки и .синхронного включения.

1126325

2. Сепаратор по п. 1, о т л и— ч а ю шийся тем, что механизм очистки выполнен в виде плоской щетки, размещенной на оси над поверхностью заслонки и фиксатора, причем вал дисков и ось щетки смещены друг относительно друга.

3. Сепаратор по и. 1,о т л и ч аю шийся тем, что на плоской поверхности дисков установлена радиальная плоская планка.

1 2

Изобретение относится к извлече- лены с возможностью. вращения, и принию ферромагнитных примесей из пище- емники пищевого продукта и ферромагвых продуктов и может быть.испольэо- нитных примесей, нижний срез секторвано в пищевой и комбикормовой отрас- ных магнитов выполнен вогнутым, а лях промышленности. приемник ферромагнитных примесей

Известно устройство магнитного се". снабжен заслонкой е механизмом очистпаратора для сухого обогащения руд, . ки н синхронного включения. включающее рабочий орган, выполненный Кроме того, механизм очистки выв виде дисков с размещенной в них полнен в виде плоской щетки, размемагнитнои системой (1 ).

Г .1 t0 щенной на оси над поверхностью за- .

Недостатком данного устройства яв- слоики и фиксатора, причем вал дисляется то, что ферромагнитные приме» ков н ось щетки смещены друг относиси, выделяемые из смеси, недостаточ- тельно друга. но эффективно разгружаются, что при- При этом на плоской поверхности водит к скоплению части примесей и

15 дисков установлена радиальная плос эабиванию зазоров между дисками. кая планка.

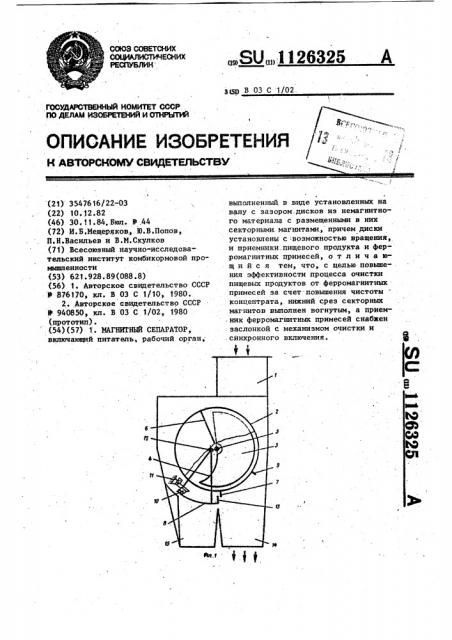

Наиболее близким к предлагаемому На фиг. 1 представлен предлагаепо технической сущности и достигаемо- мый сепаратор, поперечный разрез; му результату является магнитный се- на фиг. 2 - то же, продольный разрез. паратор, включающий питатель, рабочий® Сепаратор включает питатель 1

Ф орган, выполненный в виде установлен- диски 2, секторную магнитную систеных на валу с зазором дисков из не- му 3, неподвижно укрепленную на вамагнитного материала с размещенными лу 5, нижний срез 4 которой выполнен в них секторными магнитами, причем вогнутым. На торцовой поверхности диски устайовлены с возможностью вра- каждого диска укреплена радиальная

„25 щения, и приемники пищевого продукта . планка б. Крайние диски 2 снабжены и ферромагнитных. примесей 23. . выступами 7 механизма синхронизации

Однако известное устройство харак- включения заслонки 8. На боковой потеризуется недостаточной чистотой верхности цейтральных дисков 2 укрепконцентрата пищевых продуктов из-за 30 лен выступ 9 .механизма очистки запопадания в приемник для концентрата слонки 8. Щетка 10 зафиксирована за- ферромагнитных примесей. щелкой 11. При этом ось. вращения 12

Целью изобретения является повыше- щетки 10 и заслонки 8 смещена отноние эффективности процесса очистки сительно вала 5 дисков 2. Заслонка пищевых продуктов от ферромагнитных 35 ц имеет выступ 13, расположенный пер-, примесей за счет повышения чистоты пендикулярно ее поверхности. Непоконцентрата. средственно под дисками 2 расположе-.

Указанная цель достигается тем, ны приемники 14 и 15 концентрата и что в магнитном сепараторе, включаю- ферромагнитных примесей, соответстщем питатель, рабочий орган, выпол- 40 венно. ненный в виде установленных на валу Сепаратор работает следующим обс зазором дисков as немагнитного ма-. разом. териала с размещенными в ннх сектор- Сыпучий материал через питатель 1 ными магнитами, причем диски установ- попадает в пространство между диска3 11263 ми 2, где с помощью магнитной системы 3 магнитная фракция оседает на торцовых поверхностях дисков 2. Планками 6 магнитная фракция транспортируется в зону разгрузки. При движении к зоне разгрузки планка 6 проходит мимо нижнего среза 4 магнитной системы 3, в результате чего ферромагнитные включения сдвигаются к краю дисков 2. Непосредственно перед раз- 10 грузкой выступ 9 открывает защелку

1 1, освобождает щетку 10, которая под действием силы тяжести (при необходимости может быть поставлена дополнительно пружина) падает, сметая в приемник 14 с поверхности заслонки немагнитный материал. Затем выступ 7 механизма синхронизации включения

25 4 заслонки 8 входит в зацепление с выступом 13, который входит в зацепление со щеткой 10. Заслонка 8 открывается, ферромагнитные включения ссыпаются в приемник 15. Под действием выступа 13 щетка 10 заводится в защелку 11. Вследствие эксцентриситета осей 12 валов 5 выступы 7 и 13 выходят из зацепления, и заслонка 8 закрывается. Далее цикл работы повторяется.

Благодаря выполнению нижнего среза секторных магнитов вогнутым и снабжению приемника ферромагнитных примесей заслонкой повышается чистота концентрата пищевых или комбикормовых продуктов по сравнению с известными устройствами магнитных сепараторов.
