Фиксирующее устройство
Иллюстрации
Реферат
ФИКСИРУЮЩЕЕ УСТРОЙСТВО,по авт.св. № 643293, отличающееся тем, что, с целью повышения долговечности, устройство снабжено механизмом регулирования, выполненным в виде наклонного цилиндра и установленным в корпусе с возможностью поворота и взаимодействия с исполнительным злементом.
СОЮЗ СОВЕТСКИХ
О 6
РЕСПУБЛИН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ Ю
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 643293 (21) 3635615/25-08 (22) 15.08.83 (46) 30.11.84. Бюл. У 44 (72) С.И.Круглов (71) Гомельский конструкторско-технологический и экспериментальный институт по техническому перевооружению и подготовке производства предприятий Всесоюзного производственного объединения "Союэкорммаш" (53) 62-589. 8-783. 624,62-229. 329 (088. 8) (56) I, Авторское свидетельство СССР
В 643293, кл. В. 23 Q 17/02, 1979 (прототип).
„„SU„„1126412 A з(я) В 23 Q 17/02 // В 23 3/06 . (54)(57) ФИКСИРУЮЩЕЕ УСТРОЙСТВО.по авт.св. У 643293, о т л и ч а ю— щ е е с я тем, что, с целью повышения долговечности, устройство снабжено механизмом регулирования, выполненным в виде наклонного цилиндра и установленным в корпусе с возможностью поворота и взаимодействия с исполнительным элементом.
11264
A-A, б
Изобретение относится к устройст--. вам для фиксации детали в процессе ее обработки.
По основному авт.св. Ф 643293 известно фиксирующее устройство, используемое для фиксации детали в процессе ее перемещения. Это устройство выполнено в виде ползуна, в котором размещен исполнительный элемент, выполненный в виде цилиндри-!О ческого сухаря, установленного с возможностью осевого перемещения под углом к оси ползуна 113i
Недостатком данного устройства является низкая долговечность, обусловленная износом исполнительного элемента.
Цель изобретения — повышение долговечности.
Поставленная цель достигается 20 тем, что устройство снабжено механизмом регулирования, выполненным в виде наклонного цилиндра и установленным в корпусе с возможностью поворота и взаимодействия с исполни- 25 тельным элементом.
Такое конструктивное решение да= ет возможность регулировать положение исполнительного элемента и тем самым компенсировать его износ.

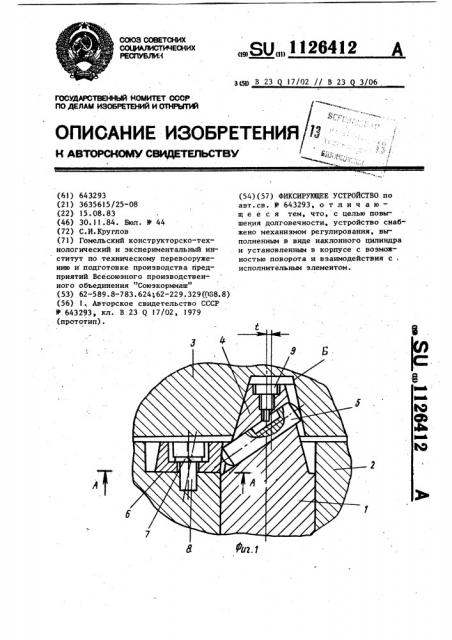

На фиг.1 изображено предлагаемое устройство, продольный разрез; на фиг.2 — разрез А-А на фиг.1.
Устройство содержит ползун !„ вы" полненный с возможностью возвратнопоступательного движения в корпусе 2
35 и входящий в фиксируемый элемент 3.
Ползун 1 выполнен с клиновым наконечником 4, а фиксируемый элемент 3 имеет паэ Б соответствующей конфигурации. В наконечнике 4 под углом 4б к оси ползуна 1 с возможностью осевого перемещения установлен исполнительный элемент — цилиндрический сухарь 5, контактирующий одним кон" цом с регулировочной шайбой 6 ради- 45
2 2 уса Р, которая с целью уменьшения габаритов и простоты конструкции выполнена в виде наклонного цилиндра и закреплена с воэможностью поворота и фиксации в требуемом положении относительно корпуса 2, например, винтом 7 и шайбой 8, Дпя предотвращения .выпадания сухаря 5 предусмотрен винт 9.
Фиксирующее устройство работает следующим образом.
При фиксировании элемента 3 относительно корпуса 2 ползун вводится в паз Б фиксируемого элемента ,3 до тех пор, пока вторая сторона
:паза Б не упрется в. сухарь ° ° Таким образом выбирается зазор между по-! верхностью наконечника 4 и поверхностью паза 5 .фиксируемого элемента 3. Появление этого зазора при выдвижении сухаря 5, двигающегося одним концом по боковой поверхности регулировочной шайбы 6 как по копи ру, дает воэможность регулировать положение фиксируемого элемента 3 относительно оси ползуна на величину от 0 до
Поворотом регулировочной шайбы 6
1 ! изменяется величина сдвига сухаря 5 и тем самым фиксируемого элемента 3 относительно корпуса 2 °
В "".îì случае, когда свободный конец сухаря 5 не выступает над поверхностью,наконечника 4 ползуна 1, фиксация происходит по клиновым поверхностям наконечника 4 и паза Б фиксирующего элемента 3.
Наличие регулировки положения сухаря 5 относительно полэуна 1 поз" воляет при его износе компенсировать этот износ изменением положения сухаря за счет поворота регулировочной шайбы, что исключает потребность замены сухаря при его износе и повышает срок службы фиксирующего устройства.
