Гидропривод для управления поливом
Иллюстрации
Реферат
ГВДРОПРИВОД ДЛЯ УПРАВЛЕНИЯ ПОЛИВОМ, содержащий емкость с выходным отверстием, в котором установлен запорный элемент, два поплавка, расположенные в емкости один над дру гим и снабженные ограничителями их перемещения, и выходной шток, о т л и ч а ю щ и и с я тем, что, с целью упрощения конструкции, повышения надежности работы и обеспечения работь в автоматическом режиме , поплавки установлены на полом цилиндре , а ограничитель перемещения каждого из них выполнен в вцде пары кулачков , расположенных эксцентрично в полом цилиндре и связанных с поплавками посредством Т-образных 5 рычагов, нижний из которых взанмодействует с запорным элементом, а верхний - с выходным штоком. Л О) 4J Од
СОЮЭ СОВЕТСКИХ
О 5 НЮ
РЕСПУБЛИК (д1) F 16 К 31/28 А Ol G 25/16
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Г" ":"
ВС
Ъ, Ф%
ОЮ
° °
° t
1 (21) 3547924/30=15 (22) 21.01.83 (46) 30.11.84. Бюл. 9 44 (72) В.Х. Арст (71) Казахский научно-исследовательский институт плодоводства и виноградарства Научно.-производственного объединения "Алмалы" (53) 631.347.1(088.8) (56) 1. Бочкарев Я.В., Овчаров Е.E . б
Основы автоматики и автоматизация .производственных процессов в гидромелиорации. М., "Колос", 1981.
2. Патент Великобритании
91.125050,кл.Г 16 К 31/28, опублик.
28.08.68. (54)(57) ГИДРОПРИВОД ДЛЯ УПРАВЛЕНИЯ
ПОЛИВОМ, содержащий емкость с выход„„SU„„1126.760 A ным отверстием, в котором установлен запорный элемент, два поплавка, расположенные в емкости один над другим и снабженные ограничителями их перемещения, и выходной шток, отличающийся тем, что, с целью упрощения конструкции, повышения надежности работы и обеспечения работы в автоматическом режиме; поплавки установлены на полом цилиндре, а ограничитель перемещения каждого из них выполнен в виде пары кулачков, расположенных эксцентрично в полом цилиндре и связанных с поплавками посредством Т-образных рычагов, нижний из которых взаимодей- 3 ствует с" запорным элементом, а верхний — с выходным штоком.
40
1 1 I 26i7
Изобретение относится к сельскому хозяйству, а именно к средствам автоматизации технологических операций полива.
Известны исполнительные механизмы, включающие те или иные участки поливной сети с электрическим, электрогицравлическим или гидравлическим приводом, управление работой которых осуществляется с пункта управГ 3 1О ления по каналам связи 11 з.
Сложность и высокая стоимость средств автоматизации орошения сдерживают развитие этой отрасли.
Известен поплавковый привод
15 клапана, включающий емкость с входным и выходным отверстиями, запорный элемент, два поплавка, расположенные в емкости один иад другим и снабженные ограничителями их перемещения, и выходной шток (21.
Известный клапан конструктивно сложен и не обеспечивает автоматической подачи жидкости на полив.
Цель изобретения — упрощение
25 . конструкции, повышение надежности работы и обеспечение работы в автоматическом репжме.
Указанная цель достигается тем, что гидропривод для управления поливом, содержащий емкость с выходным отверстием, в котором установлен запорный элемент, два поплавка, расположенные в емкости один над другим, снабженные ограничителями их перемещения, и выходной шток, З5 поплавки установлены на полом цилиндре, ограничитель перемещения каждого иэ них выполнен в виде пары кулачков, установленных эксцентрично в полом цилиндре и связанных с поплавками посредством Т-образных рычагов, нижний из которых взаимодействует с запорным элементом, а верхний — с выходным штоком.

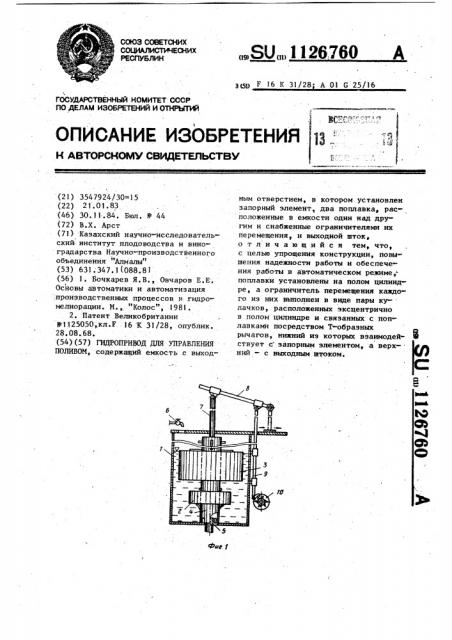

На фиг. 1 показано устройство, 45 общий вид; на фиг. 2 — то же, схема.
Гидропривод для управления поливом имеет емкость !, в которой размещены поплавки 2 и 3, которые мо- . гут перемещаться в ограниченных 50 пределах в емкости вдоль вертикально установленного полого цилиндра
4 в зависимости от уровня воды в емкости. Поплавок 3 изготовлен из материала с удельным весом, близ- 55 ким к удельному весу воды. В цилинд-„. ре 4 находится механизм, кйнематически связывающий поплавки 2 и 3 с
60 2 запорным элементом в виде клапана
5 в .дне емкости, Вода в емкость I поступает через дроссель 6. Поплавок 3 воздействует через шток 7, рычаг 8 и рейку 9 на храповой механизм запорного органа 10 на трубрпроводе, например многоходового крана.
Механизм, подцерживающий автоматический режим работы гидропривода (фиг. 2), включает две пары ограничителей 11 и 12, частично выступающих эа пределы полого цилиндра 4 и эксцентрично. насаженных на оси 13 и
)4. Центры тяжести ограничителей расположены так, что они всегда стремятся занять положение, показанное на фиг. 2. К клапану 5 со стороны верхнего торца прикреплен шарнирно плоский элемент 15 с вырезами по бокам, причем радиус вырезов равен большему радиусу ограничителей 11. Элемент 15 соединен с
Т-образным рычагом 16, плечики которого также выступают за пределы цилиндра 4 в полость внутри поплавка
2, к которому прикреплена кольцевидная пластина 17.
К ограничителям 12 шарнирно прикреплен Т-образный. рычаг 18, плечики которого тоже выходят за пределы цилиндра 4. Поплавок 3 с помощью консолей 19 жестко соединен с полым штоком 7. Для обеспечения беспрепятственного поворота ограничителей
l1 и 12 и вертикального перемещения
Т-образных рычагов 16 и )8 и консолей 19 в. стенках цилиндра выполнены прорези 20. Прорези для плечиков рычага 18 выполнены также в стенках полого штока 7. Для прохода воды из емкости 1 в цилиндр 4 имеются окна 21.
Устройство устанавливается в конце распределительного трубопровода и к его дросселю 6 подводят питающую трубку.
Устройство работает следуюшим . образом.
В исходном положении клапан 5 закрыт. В зависимости от времени, необходимого для выдачи поливной нормы, открывают дроссель 6 настолько, чтобы рабочая часть емкости I наполнялась за указанное время. В исходном положении многоходовой е кран 10. соединяют с распределительным трубопроводом поливную сеть на одном участке, который с началом
1124760 подачи воды в распределИтель поливается. Одновременно вода начинает поступать через дроссель 6 в емкость
1. С повышением уровня в ней попла- вок 2 стремится всплыть и упирается в ограничители 12. Затем начинает подниматься поплавок 3. С истечением необходимого для полива времени емкость 1 наполняется, при этом поплавок 3 поднимает за плечики рычаг 18, который поворачивает ограничители 12. Поплавок 2 освобождается и рывком с помощью кольцевидной пластины 17 поднимает запорный элемент-клапан 5. При этом ограничители
11 на мгновение откидываются, а затем входят в .вырезы плоского элемента 15 и надежно удерживают запорный элемент в открытом положении.
Уровень воды в емкости 1 начинает падать. Поплавок 3 сначала остается на месте, его вес по закону Архимеда увеличивается, пока не достигнет
4 величины, необходимой для срабатыва, ния гидропривода, при этом поплавок
: 3 опускается и гидропривод поворачивает многоходовой кран 10 в новое положение, вследствие чего поливная вода из распределителя направляется на следующий участок полива.
Когда уровень воды в емкости 1 падает, поплавок 2 ляжет на высту>0 пающие за пределы цилиндра 4 ограничители ll, которые повернутся около осей 13 и освободят плоский элемент
15, при этом запорный элемент 5 закроет выходное отверстие,. Далее 5 процесс повторяется.
Гидроцилиндр может быть изготовлен из пластмассы, нечувствительной к влаге и солям. Инерционность его
20 работы снижает вероятность возникно- . вения гидроударов в процессе его эксплуатации. В целом конструкция гидропривода проста и экономична.
1126760
