ПЛЕНОЧНЫЙ РЕЗИСТОР, содержащий диэлектрическую подложку. на которой размещен резистивный элемент со взаимно перпендикулярньии. вьтодами и контактными площадками, отличающийся тем, что, с целью повышения точности электрического сопротивленияj стороны контактных площадок, примыкающие к резистивному элементу, расположены параллельно друг другу и под углом 45 к оси взаимно перпендикулярных вьшодов резистивного элемента. 91/в./

(19) (11) СОЮЗ СОВЕТСНИХ

° сссс м

РЕСПУБЛИН

I с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3545027/24-21

-: (22) 21.01.83 (46) 30.11.84. Бюл. Ф 44 (72) И.И. Смирнов и Л.Ф. Бурдина (53) 621.316.8 (088.8) (56) 1. Авторское свидетельство СССР

У 820493, кл. Н 01 С 7/00, 1979.

2. Патент США В 4159461, кл. Н 01 С 7/00, 1979 (прототип). (54)(57) ПЛЕНОЧНЫЙ РЕЗИСТОР, содержащий диэлектрическую подложку, на которой размещен резистивный элемент со взаимно перпендикулярными выводами и контактными площадками, отличающийся тем, что, с целью повьппения точности электрического сопротивления, стороны контактных площадок, примыкающие к резистивному элементу,. расположены параллельно друг другу и под углом 45 к оси взаимно перпен дикулярных выводов реэистивного элемента. но, и контактные площадки 4 . При этом стороны контактных площадок 4 ° примыкающие к резистивному элементу

2, расположены параллельно друг другу и под углом 45 к оси взаимно перпендикулярных выводов 3 резистивного элемента 2.

В процессе изготовления пленочного резистора при смещении,резистивного элемента 2 относительно контактных площадок 4 во взаимно перпендикулярных направлениях электрическое сопротивление пленочного резистора остает" ся постоянным, так как площадь резистивного элемента- не изменяется.

Так, если сдвиг резистивного элемента 2 произошел вверх на величину BR (фиг.l}, то длина вывода 3 увеличится на величину +88 второй вывод 3

2о в свою очередь также поднимается на ту же величину df, так как выводы 3 жестко соединены с резистивным элементом 2 и выполняются с ним в одном слое. При подъеме выво2 да 3 относительно. контактной площадки 4 его величина уменьшается также на величину -Ь6 и в результате площадь резистора, имея скомпенсированные участки + и S и -Д В, остается неизменной„ и электрическое сопротивление пленочного резистора остается постоянным.

Аналогично остается постоянным электрическое сопротивление пленочного резистора (фиг.2)> если имеет

35 место сдвиг резистивного элемента 2, относительна контактных площадок 4 вниз, влево, вправо.

Предлагаемая конструкция пленочного резистора устраняет погрешность величины электрического сопротивления, составляющую 4X и возникающую в процессе изготовления пленочного резистора.

Изобретение позволяет повысить точность электрического сопротивления пленочных резисторов, уменьшить их габариты, а также снизить трудоемкость изготовления, так как для повьппения точности электрического сопротивления нет необходимости увеличения размеров резистивного и проводникового слоев, а также введения операции подстройки резисторов.

1 1127013 . 3

Изобретение относится к электронI ной технике и может быть использовано в технологии изготовления пленочных резисторов, например для гибридных микросборок.

Известен пленочный резистор,содержащий диэлектрическую подложку, на которой расположены резистивный элемент, выводы и контактные площадки (1 ).

Недостаток известного пленочного резистора состоит в низкой точности электрического сопротивления.

Наиболее близким к изобретению является пленочный резистор, содержащий диэлектрическую подложку, на которой размещен резистивный элемент со взаимно перпендикулярными выводами и контактными нлощадка (23

Недостаток данного пленочного резистора заключается также в низкой точности электрического сопро.тивления. Это обусловлено тем, что при смещении резистивного элемента относительно контактных площадок во взаимно перпендикулярных направлениях изменяется площадь ре-энстивного элемента за счет нескомпенсированных участков и как следствие изменяется его электрическое сопротивление.

Цель изобретения - повышение точности электрического сопротивления. указанная цель достигается тем, что в пленочном резисторе, содержащем диэлектрическую подложку, на которой размещен резистивный элемент со взаимно перпеицикулярными выводами и контактными площадками, стороны контактных площадок, примыкающие .к резистивному элементу, расположены параллельно друг другу и нод углом 45 к оси взаимно перпендикулярных выводов резистивфЯ ного элемента.

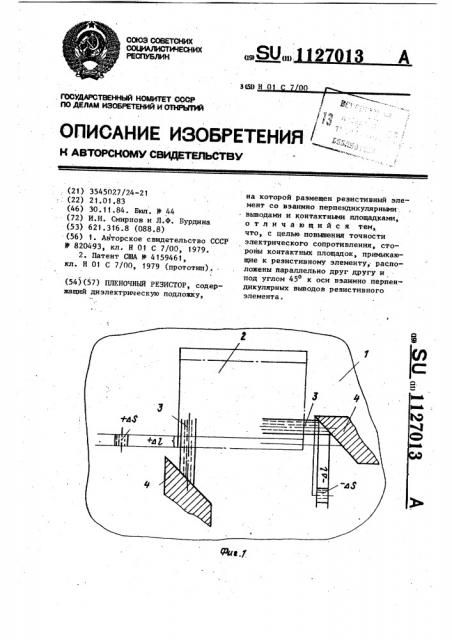

На фиг.1 и 2 схематично изображен предлагаемый пленочный резистор, вид сверху.

Пленочный резистор состоит из диэлектрической- подложки 1, на которой размещен резистивный элемент

2 сложной конфигурации, выводы 3, расположенные взаимно перпендикуляр1127013
