Реферат



ОГНЕПРЕГРАДИТЕЛЬ, содержащий полый корпус с входным и выходным патрубками, размещенную в нем камеру для низкокипящей жидкости с петлеобразным трубопроводом и сильфон с закрепленным на нем клапаном, отлич аюций с я тем, что, с целью повышения надежности в работе , он снабжен дополнительной камерой , установленной над камерой для низкокипящей жидкости, а сильфон установлен в дополнительной камере и сообщен с камерой для, низкокипящей жидкости при помощи по крайней мере одной газоотводной трубки.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК .

69) (11) зею

ГОСУДАРОТВЕННЦЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТ

Н АВ"ГОРСКОМУ СВИДЕТЕЛЬСТБУ

«/

/, (21) 3550076/29-12 (22) 24,12.82 (46) 07.12.84. Бюл. Ф 45 (72) В.П.Иаринин (53) 614.836(088.8) (56) 1. Авторское свидетельство СССР

В 986431, кл. А 62 С 3/04, 1981 (54)(57) ОГНЕПРЕГРАДИТЕЛЬ, содержа- щий полый корпус с входным и выходным патрубками, размещенную в нем камеру для низкокипящей жидкости с петлеобразным трубопроводом и сильфон с закрепленным на нем клапаном, отличающийся тем, что, с целью повыщения надежности в работе, он снабжен дополнительной камерой, установленной над камерой для низкокипящей жидкости, а сильви установлен в дополнительной камере и сообщен с камерой для низкокипящей жидкости при помощи по крайней мере одной газоотводной трубки.

1127600 щщнПИ Закав 8779/4 и атевт, г. Ужгород, ул.Проектная,4

1

Изобретение относится к технике противопожарной защиты, а именно защиты газовых магистралей от взрывов ..

Йзвестен огнепреградитель, содержащий полый корпус входным и выходным патрубками, размещенную в нем камеру для низкокипящей жидкости с петлеобразным трубопроводом и сильфон с закрепленным на нем клапаном f1) .

10 Однако известный огнепреградитель недостаточно надежен вследствие воздействия на сильфон ударной волны взрыва и температуры горячих газов .

Целью изобретения является цовыкение надежности в работе.

Указанная цель достигается тем, что oFíeïðåãðàäèòåëü, содержащий полый корпус с входным и выходным патрубками, размещенную в нем камеру 20 для низкокипящей жидкости с петлеоб-. разным труболровоцом и сильфон с закрепленным на нем клапаном, .снабжен дополнительной камерой, установленной над камерой для низкокипящей жидкости, а сильфон установлен в до.полнительной камере и сообщен с камерой для низкокипящей жидкости при помощи по крайней мере одной газоотводной трубки.

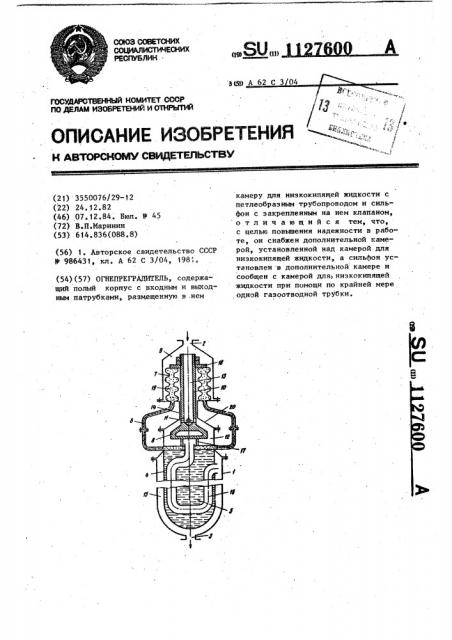

На чертеже изображен предлагаемый огнепреградитель.

Огнепреградитель содержит корпус 1 с входным 2 и выходным 3 патрубками. Внутри корпуса 1 установлена жесткая герметичная. камера 4, заполненная жидкостью 5 с низкой температурой кипения. Камера 4 сообщена одной или несколькими трубками 6 с сильфоном 7, который является механизмом перемещения клапана 8.

Сильфон 7 размещен в холодной зоне в полости 9 со сторсны входного патрубка 2 и связан с клапаном 8 штоком 10, при этом клапан 8 и шток

10 могут быть выполнены или как цель45 ная, или как разобранная конструк-. ция. В штоке 10 выполнены одно или несколько отверстий 11, которые сообщают полость-12 корпуса через полость 13 штока 10 с патрубком 2.

Отверстия 11 располагают на мини» мально возможно расстоянйи от кромки от верстия 14 корпуса 1,в, котором размещен, шток,при этом шток установлен в отвер - стии 14 сминимально возможным зазором.55 з

Трубки 6 выполнены из материала с высокой теплопроводностью, например из меди, причем указанные трубки с целью интенсификации теплообмена с. окружающей средой могут быть оребрены. Полость 15 соединена с полостью

12 петлевым трубопроводом 16. Кроме того, в полости 12 имеются упоры 17, которые могут быть установлены как на клапане 8, так и на стенке камеры 4. !

Шток 10 связан с сильфоном 7 планкой 18, а сам силвфон снаружи может быть покрыт эластичным теплоизоляционным материалом (на схеме не показано). Это зависит от. температуры паров жидкости 5 и предельно допустимой температуры нагрева газа, проходящего через огнепреградитель.

Огнепреградитель работает следующим образом.

При входе через выходной патрубок

3 пламени внутрь корпуса 1 оно омывает камеру 4 и.поступает в трубопровод 16, при этом происходит нагрев жидкости 5. Пока пламя распространяется по трубопроводу 16, пары жидкости поступают по трубкам 6 в полость 19, сильфон 7 перемещает шток

10 с клапаной 8 вверх, сначала перекрывая отверстия 11, предварительно отсекая газ, а затем сажая клапан на седло 20, окончательно перекрывая проходное сечение, а пламя, дойдя до полости 12,гаснет беэ доступа газа. к

После гашения пламени жидкость 5 остывает, при этом наиболее интенсивная конденсация паров жидкости происходит в трубках 6, т.е. через,стенки трубок 6 происходит сброс тепе ла в окружащее огнепреградитель пространство, а это ведет к ускоренному падению давления в полости 19 и камере 4 и возврату клапана в исходное положение.

Огнепреградитель работает автоматически без специальных источников энергии и позволяет за, счет размещения сильфона в холодной зоне повысить надежность конструкции, удлинить срок его службы. Кроме того, за счет ускоренного сброса тепла из камеры с жидкостью имеется возможность сократить перерывч в подаче газа из-за его воспламенения.
