Реферат



ШТАМП ДЛЯ ГИБКИ ЗАГОТОВОК по авт. св. № 1066699, отличающийся тем, что, с целью улучшения условии эксплуатации штампа, продольные пазы для размеш,ения осей поворотных кулаков выполнены открытыми со стороны зеркала матрицы, поворотные кулаки снабжены средствами их подъема, а штыри-фиксаторы выполнены с упорными головками, установлены в кулаках с возможностью перемещения и выполнены из материала с коэффициентом линейного расширения большим, чем у материала поворотных кулаков и заготовки .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

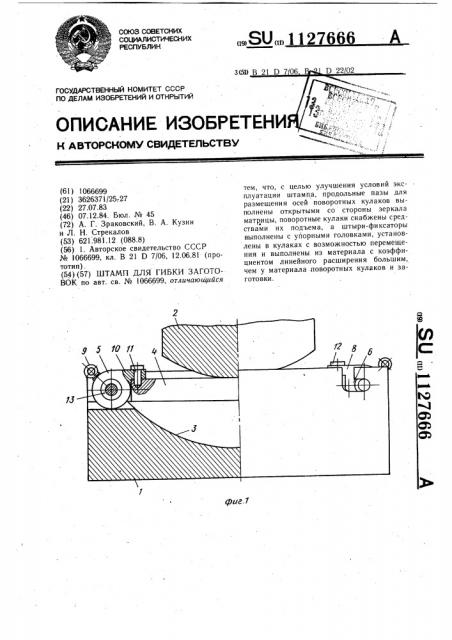

2 фиг.1
