Реферат



УСТРОЙСТВО ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ ЛОПАСТЕЙ ГРЕБНОГО ВИНТА, закрепляемого через служащую токоподводом промежуточную втулку на базирующей оправке, снабженное профилйрованньм электродом-инструментом , отличающеес я тем, что, с целью повьшения точности и производительности обработки, в устройство введены имеющие возможность перемещения в взаимно перпендикулярных направлениях две плиты и поворотный относительно горизонтальной оси, связанный шарнирно с верхней шштой стол с направляющими, в которых с возможностью продольного перемещения размещен корпус оправки, несущий крошптейн с регулируемым Запором, предназначенньм для подведения под обрабатьшаемую лопасть винта, при зтом устройство снабжено средствами жесткой фикскции всех подвижных частей.

COOS СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК..Я0„„1127733

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

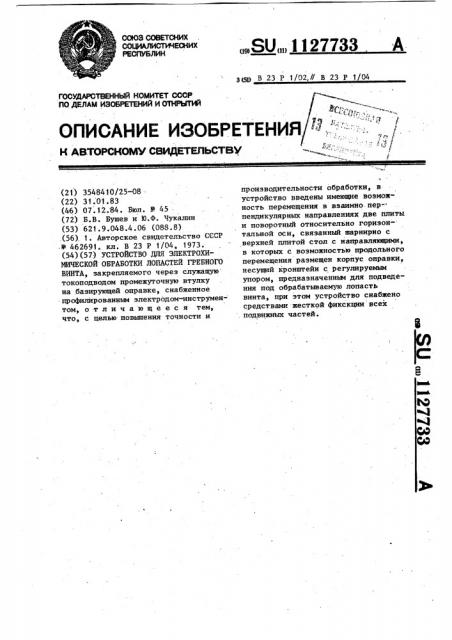

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВ

° Я / (21) 3548410/25-08 . (22) 31. 01.83 (46) 07. 12.84. Бюл. У 45 (72) Б.В. Бушев и В.Ф. Чукалин (53) 621.9.048.4 .06 (088.8) .(56), 1. Авторское свидетельство СССР

9 462691. кл. В 23 P 1/04, 1973. (54)(57) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОХИИИЧЕСКОЙ ОБРАБОТКИ ЛОПАСТЕЙ ГРЕБНОГО

ВИНТА, закрепляемого через служащую токоподводом промежуточную втулку на базирующей оправке, снабженное профилированным электродом-инструментом, отличающееся тем, что, с целью повышения точности и р@11 В 23 Р 1/02,// В 23 Р 1/04 с производительности обработки, в устройство введены имеющие возможность перемещения в взаимно. перпендикулярных направлениях две плиты и поворотный относительно горизонтальной оси, связанный шарнирно с верхней плитой стол с направляющими, в которых с возможностью продольного перемещения размещен корпус оправки, несущий кронштейн с регулируемым упором, предназначенньи для подведения под обрабатываемую лопасть винта, при этом устройство снабжено средствами жесткой фикскции всех подвижных частей.

1 1127

Изобретение относится к электрохимической размерной обработке и предназначено для обработки последовательно всех лопастей гребного винта. 5

Известно устройство, в котором в отверстии гребного винта крепится втулка, через которую подводится ток, втулка устанавливается на базирующей оправке и закрепляется. Уст- . Ю ройство позволяет переориентировать лопасти относительно профилированного электрода-.инструмента (1).

Недостатком устройства является невысокая точность и производитель- !5 ность обработки, обусловленные сложностью перестройки с одной лопасти на другую.

Целью изобретения является устранение указанных недостатков. 70

Поставленная цель достигается тем, что в устройстве для электрохимической обработки лопастей гребного винта, выполненном в виде составной базирующей оправки, снабженной втул- р5 кой; неподвижно закрепленной в обрабатываемом гребном винте и служащей токоподводом, и электрода-инструмейта, оправка с корпусом и зажимным устройством и кронштейном с регулируемым упором, устанавливаемым под обрабатываемую лопасть гребного винта, закреплена с возможностью продольного перемещения в направляющих поворотного стола уста35 новочного приспособления, содержащего две подвижные плиты, причем стол шарйирно соединен с верхней из двух плит с возможностью поворота относительно горизонтальной оси, верхняя подвижная плита установлена в направляющих нижней плиты, а нижняя в направляющих основания с возможностью перемещения во взаимноперпендикулярных направлениях относительно друг друга и электрода-инструмента, при этом жесткая фиксация подвижных элементов устройства осуществлена крепежными деталями.

Целесообразно устройство снабдить 50 набором угольников для установки оправки на определенный угол относительно электрода-инструмента °

Повышение точности обработки в изобретении достигается за счет точ-.,5 ного базирования гребного винта относительно электрода-инструмента (устройство имеет пять степеней сво733 2 боды), надежного закрепления как отдельных элементов устройства,так и обрабатываемой детали, высокой, жесткости конструкции устройства, а также жесткости закрепления обрабатываемого гребного винта (установка под лопасть).

Устройство обеспечит точную повторяемость размеров партии гребных винтов, благодаря точному перемещению по направляющим верхней плиты с обрабатываемой заготовкой при ее переустановке для обработки последующих поверхностей или при установке новой заготовки при жесткой фиксации всех остальных элементов устройства.

Снижение трудоемкости обеспечива- ется уменьшением вспомогательного времени в процессе обработки .вследствие простоты обслуживания устройства, а также применения механических передач. Надежность работы устройства достигается простотой ее конструкции, использованием оптимальной конфигурации деталей и их компановкой, при которых отсутствуют для электролита застойные зоны, в результате чего не происходит оседание солей на рабочих поверхностях устройства.

Использование поворотного стола, на котором установлена оправка с обрабатываемой заготовкой, позволит использовать. широко применяемую схему обработки с автоматической горизонтальной подачей электрода-инстру- . мента, а также проектировать оптимальные конструкции электрода-инструмента с минимальными габаритными раэмерамн и массой.

На фиг.1 представлено устройство, общий вид, на фиг. 2 — вид А на фиг.1, на фиг. 3 — вид Б на фиг.1.

Предлагаемое устройство содержит оправку, состоящую из корпуса I и прикрепленных к нему зажимного устройстве,. например цангового зажима 2, на котором закреплена втулка

3 с гребньи винтом 4, кронштейна 5 с регулируемым упором 6 и приспособление, состоящее из поворотного стола 7 ° верхней и нижней подвижных плит 8 и 9 и основания 10, закрепленного на столе станка 11. Оправка закреплена с возможностью продольного перемещения, например, посредством винтовой передачи 12

3 1127 в направляющих 13 поворотного стола

7, который шарнирно соединен с верхней подвижной плитой 8 и установлен на заданный угол относительно электрода-инструмента 14 посредством 5 съемного угольника 15. Верхняя подвижная плита 8 установлена в направляющих 16 нижней плиты 9, которая установлена в направляющих 7 основания 10 с воэможностью пе- 10 ремещения вдоль направляющих во взаимно перпендикулярных направлениях относительно друг друга и электрода-инструмента, например,посредством реечных передач 18. Жест- 15 кая фиксация подвижных элементов. устройства осуществлена крепежными деталями, например болтовыми соединениями 19, головки болтов которых установлены в Т-образные 20 пазы 20.

Последовательность операций закрепления и снятия гребного винта осуществляется следующим образом.

Устройство на столе станка 11 25 базируют относительно электрода-инструмента 14 любым известным способом и закрепляют. Ослабляют болтовые . соединения 19 и по направляющим 16 с поворотным столом 7 перемещают >0 плиту 8 при помощи механической передачи, например реечной 18 на максимальное расстояние от электрода-. инструмента 14. С помощью съемного угольника 15 устанавливают стол 7 на заданный угол. Гребной винт 4 с неподвижно прикрепленной кони733 4 ческой втулкой 3 устанавливают на зажимное устройство, например цанговый зажим 2 и корпус 1, выверяют положение обрабатываемой лопасти и закрепляют. Подводят под лопасть гребного винта 4 по кронштейну

5 регулируемый упор 6 и закрепляют.

Ослабляют болтовые соединения 19 и при помощи механических передач

12 и 18 перемещая корпус 1 по направляющим 13 поворотного стола 7 и плиты 8 и 9 по направляющим 16 и

17, выверяют положение лопасти относительно электрода-инструмента 14, после чего .болтовые соединения 19 затягивают.

Дпя установки последующих лопастей гребного винта 4 под обработку ослабляют зажим 2, отводят упор 6 и поворотом гребного винта вокруг зажима 2 выверяют известным способом положение следующей лопасти под обработку.

Для снятия гребного винта 4 ослабляют болтовые соединения 19 верхней плиты 8 и отводят ее по направляющим 16 от электрода-инструмента 14, ослабляют зажимное устройство 2 и снимают винт.

Использование устройства позволит значительно повысить производительность обработки, а также,повысить ее точность за счет повышения жесткости устройства и жесткой установки обрабатываемой лопасти, а также обеспечение быстрой настройки на обработку очередной лопасти.

11277 4 З фиг. 1

1127733

Z0 . и и
