Способ ориентирования на рабочей позиции заготовки тороидальной дифракционной решетки
Патент 1127744
Авторы
Классы МПК
Способ ориентирования на рабочей позиции заготовки тороидальной дифракционной решетки
Иллюстрации
Реферат
. СПОСОБ ОРИЕНТИРОВАНИЯ НА РАБОЧЕЙ ПОЗИЦИИ ЗАГОТОВКИ ТОРОИДАЛЬНОЙ даФРАКЦИОННОЙ РЕШЕТКИ по авт.св. № 430992, о т л и ч а ю щ и и с я тем, что, с целью расширения технологических возможностей путем ориентирования решеток с цёнтральным отверстием радиуса г, заготовку перемещают параллельно .плоскости прямоугольники, в направлении ее нормали к плоскости прямоугольника В его центре до исчезновения касания заготовки с рабочим инструментом , который устанавливают на расстоянии d от центра прямоугольника . (Л с 4
„.SU„„1127744 ОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
PECllVSËÈÍ
З.1Я1 В 23 С1 17/02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H,АВТОРСКОМУ, СВИДЕТЕЛЬСТВУ
>E5 ОУ1.1„, за@,ц,„
ГОСУДАРСТВ ННЫЙ КОМИТЕТ СССР
flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 430992 (21) 3497656!25-08 (22) 01 ° 10.82 (46) 07.12.84. Б .В 45 (72) С,А.Стрежнев и В.В.Куинджи (53), 531.723.3 (088,8) (56) Авторское свидетельство СССР
У 430992, кл. В 23 Q 17/02, 1971. (S4)(57). СПОСОБ ОРИЕНТИРОВАНИЯ НА
РАБОЧЕЙ ПОЗИЦИИ ЗАГОТОВКИ ТОРОИДАЛЬНОЙ ДИФРАКЦИОННОЙ РЕШЕТКИ по авт.,св. 11 430992, о т л и ч а ю—
\ шийся тем, что, с целью расширения технологических возможностей путем ориентирования решеток с центральным отверстием радиуса г, заготовку перемещают параллельно,плоскости прямоугольника, в направлении
| ее нормали к плоскости прямоугольника в его центре до исчезновения касания заготовки с рабочим инструментом. который устанавливают на расстоянии d от центра прямоугольника.
1127744
Изобретение относится к производству . дифракционных решеток и может быть использовано при изготовлении решеток с незаштрихованной цент" ральной зоной на сферических поверхностях, например, решеток с отверстием в центре заготовок.
По основному авт.св.й 430992 известен способ ориентирования на рабочей позиции заготовки тороидаль- 10 ной дифракционной решетки, включающий выбор на заготовке трех точек, образующих плоский прямоугольный треугольник, Определение расстояния от поверхности заготовки до четвер- 15 той точки, дополняющей треугольник до прямоугольника, разворот заготовки так, чтобы все четыре точки плоского прямоугольника совпадали с поверхностью заготовки, а .:одна иэ 20 его сторон„оказалась параллельной движению рабочего органа 1.11.
Недостаток способа заключается в том, что он не обеспечивает ориен. Тацию заготовок для изготовления 25 решеток с незаштрихованной центральной зоной, например, на заготовках с отверстием в центре заготовки, так .-<ак при движении рабочий орган-алмазный инструмент непрерывно З0 формует каждый штрих на всю его длину.
Целью изобретения является .расширение технологических возможностей путем ориентирования решеток с центральным отверстием радиуса х.
Поставленная цель достигается тем, что согласно способу ориентирования на рабочей позиции вогнутой. сферической. дифракционной решетки путем установки ее в положение, при котором три выбранные точки, образующие плоский прямоугольный треугольник и четвертая точка, дополняющая треугольник до прямоугольника совпа-,45 дают с поверхностью заготовки, а одна из его сторон располагается параллельно движению рабочего apl ана, заготовку перемещают параллельНО плоскости прямОугОльника В направ"5б ленни ее нормали к плоскости прямоугольника в его центре до исчезновения касания поверхности заготовки с рабочим инструментом, установленным на расстоянии Й от центра пря55 моугольника.

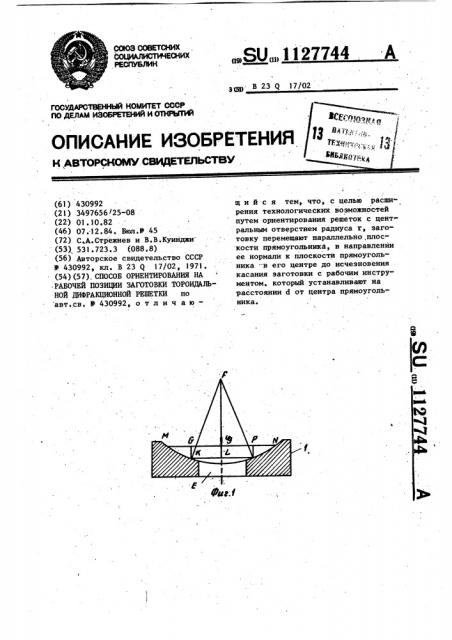

На фиг. 1 изображена заготовка вогнутой сферической дифракционной решетки с отверстием в центре заготовки; на фиг. 2 — заготовка в плане, На поверхности заготовки 1 имеются четыре точки А,В,С,D, образую" щие плоский прямоугольник, расположенный симметрично относительно центральной эоны (отверстия) Е с радиусом кривизны r не подлежащей к нанесению штрихов.
G — центр плоского прямоугольника, совпадающий в плане с центром О отверстия, F G — нормаль к плоскости прямоугольника в его центре G.
Ориентирование,,на рабочей пози" ции заготовки вогнутой сферической дифракционной решетки производят в следующей последовательности.
Заготовку 1 устанавливают на рабочей позиции — столике. делительной каретки делительной машины (не показан). На заготовке выбирают три точки А,В,С, образующие плоский прямоугольный треугольник, и четвертую D, дополняющую треугольник до прямоугольника так, что все четыре точки, А,В,С,D прямоугольника совпадают с поверхностью заготовки, одна иэ его сторон А-В . или С-D располагается параллельно движению рабочего органа - алмазного инструмента, установленного на резцовой каретке делительной машины (не показаны). Затем заготовку перемещают параллельно плоскости прямоугольника (MN — в разрезе на фиг. 1 и А,В,С,D — в плане на фиг.2) в направлении (показано стрелкой) нормали FC,, к плоскости прямоугольника до исчезновения касания поверхности, например, в точках К и (для центрального штриха) заготовки с рабочим органом — алмазным инстру:"ментоМ на фиг. не показан), установленным на расстоянии 0 С СР от центра C прямоугольника.
Нри указанной ориентации заготовки рабочий орган - .алмазный инструмент при движении выполняет штрихи только в местах касания инструмента с заготовкой, т.е. вне зоны заготовки с радиусом r.
Проведем обоснование формулы, определяющей величину S=BO перемещения заготовки 1. Иэ прямоугольного треугольника ADB следует
AD+ .АВ + DB ; Подставляя AD = .R
i u DB = R — S найдем
r (R- S) или S — 2 RS+ О, учитывая, что S " r и получим и
Я
Составитель И.Покрасова
Техред 3.Палий
Редактор Л.Шандор
Корректор Г.Решетник
Заказ 8813/11 Тираж 766 .
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д.4/5
Подписное
Филиал ППП "Патент", г.ужгород, ул.Проектная, 4
1127744 4
АВ = ка 45х45 нормали
R к плоскости прямоугольника на ве+ r личину, равную 0,225 мм,, до ис2 RS чезновения касания.
Применение способа ориентации благодаря ограничению зоны касания. поверхности заготовки с. рабочим органом — алмазным инструментом обесПример. Изготовляют опытный печивает возможность изготовления образец решетки,1200 штр/мм на загс- 10 дифракционных решеток на вогнутых товке размером 47х47х10 мм с радиу- сферических поверхностях с незаштрисом кривизны .R = 500 мм с незаштри-: хованной центральной зоной, наприхованной зоной радиуса кривизны мер, с отверстием в центре заготовг = 15 мм с. отверстием в центре за" ки. Использование указанных решеток готовки диаметром 28 мм. При ориен- с отверстием позволяет более чем в тировании заготовка была .перемещена два;раза уменьшить габариты и вес параллельно плоскости прямоугольни-. оптическйх приборов.
