Реферат



ШПИЛЬКОВЕРТ, содержащий привод, шпиндель с патроном, выполненным в виде стакана, в котором с возможностью осевого перемещения установлена подпружиненная в сторону шпинделя рабочая головка с центральным резьбовым отверстием под ввертываемую шпильку и двумя сообщающимися посредством отверстия перпендикулярными полостями, в одной из которых установлен подпружиненный в сто/ рону резьбового отверстия поршень со штоком , в другой - порщень со штоком, который подпружинен к оси головки, а его шток взаимодействует с канавкой, выполненной в стакане, отличающийся тем, что, с целью повышения надежности в работе, канавка выполнена кольцевой, шпильковерт снабжен третьим поршнем, расположенным диаметрально противоположно поршню, размешенному в перпендикулярной оси полости , и выполненным со штоком, также взаимодействующим с кольцевой канавкой, оба эти поршня имеют на концах коническую поверхность, отверстие, сообщающее полости, выполнено соосно оси, порщень, размещенный в соосной оси полости, имеет жестко закрепленный со стороны шпинделя стержень с конической поверхностью на его конце, взаимодействующей с коническими поверхностями двух поршней .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1127759

ОПИСАНИЕ ИЗОБРЕ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3630243/25-28 (22) 05.08.83 .(46) 07.12.84. Бюл. № 45 (72) В. П. Рогов (71) Дальневосточный технический институт рыбной промышленности и хозяйства (53) 621.883 (088.8) (56) 1. Патент США № 2781682, кл. 81 — 524, 1957.

2. Авторское свидетельство СССР № 998105, кл. В 25 В 21/00, 1981 (прототип) . (54) (57) ШПИЛЬКОВЕРТ, содержащий привод, шпиндель с патроном, выполненным в виде стакана, в котором с возможностью осевого перемещения установлена подпружиненная в сторону шпинделя рабочая головка с центральным резьбовым отверстием под ввертываемую шпильку и двумя сообщающимися посредством отверстия перпендикулярными полостями, в одной из которых установлен подпружиненный в сторону резьбового отверстия поршень со штоком, в другой — поршень со штоком, который подпружинен к оси головки, а его шток взаимодействует с канавкой, выполненной в стакане, отличающийся тем, что, с целью повышения надежности в работе, канавка выполнена кольцевой, шпильковерт снабжен третьим поршнем, расположенным диаметрально противоположно поршню, размещенному в перпендикулярной оси полости, и выполненным со штоком, также взаимодействующим с кольцевой канавкой, оба эти поршня имеют на концах коническую поверхность, отверстие, сообщающее полости, выполнено соосно оси, поршень, размещенный в соосной оси полости, имеет жестко закрепленный со стороны шпинделя стержень с конической поверхностью на его конце, взаимодействующей с коническими поверхностями двух поршней.

112?759

Изобретение относится к ручному механизированному инструменту и может быть использовано в любой отрасли промышленности при слесарно-сборочных работах, в частности для ввертывания шпилек.

Известен шпильковерт, содержащий корпус, размещенные в нем двигатель, связанный с его валом через гидравлическую муфту редуктор и кинематически связанный с ним шпиндель с патрубком на конце, патрон выполнен в виде цангового зажима, редуктор — планетарным, водило сателлитов выполнено за одно целое с выходным валом, который связан со шпинделем шпильковерта (1).

Однако для снятия патрона со шпильки требуется включение реверса и как следствие этого дополнительная затрата времени.

Наиболее бизким к предлагаемому является шпильковерт, содержащий привод, шпиндель с патроном, выполненным в виде стакана, в котором с возможностью осевого перемещения установлена подпружиненная в сторону шпинделя рабочая головка с центральным резьбовым отверстием под ввертываемую шпильку и двумя сообщающимися посредством отверстия перпендикулярными полостями, в одной из которых установлен подпружиненный в сторону резьбового отверстия поршень со штоком, в другой — поршень со штоком, который подпружинен к оси головки, а его шток взаимодействует с канавкой выполненной в стакане (2).

Недостатком известного шпильковерта является сложность обеспечения герметичности полостей патрона в процессе эксплуатации.

Цель изобретения — повышение надежности шпильковерта.

Поставленная цель достигается тем, что в шпильковерте, содержащем привод, шпиндель с патроном, выполненным в виде стакана, в котором с возможностью осевого перемещения установлена подпружиненная в сторону шпинделя рабочая головка с центральным резьбовым отверстием под ввертываемую шпильку и двумя сообщавшимися посредством отверстия перпендикулярными полостями, в одной из которых установлен подпружиненный в сторону резьбового отверстия поршень со штоком, в другой — поршень со штоком, который подпружинен к оси головки, а его шток взаимодействует с канавкой, выполненной в стакане, канавка выполнена кольцевой, шпильковерт снабжен третьим поршнем, расположенным диаметрально противоположно поршню, размещенному в перпендикулярной оси полости, и выполненным со штоком, также взаимодействующим с кольцевой канавкой, оба эти поршня имеют на концах коническую поверхность, отверстие, сообщаюшее полости, выполнено соосно оси, поршень; размещенный в соосной оси полости, имеет жестко закрепленный со стороны шпинделя стержень с конической поверхностью на его конце, взаимодействующей с коническими поверхностями двух поршней.

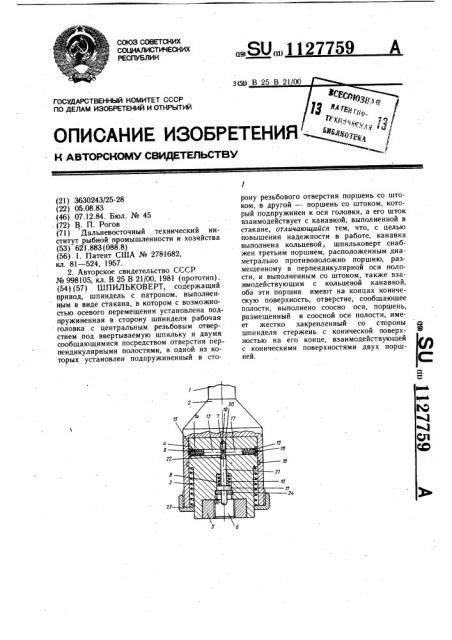

На чертеже изображен шпильковерт, продольный разрез.

Шпильковерт содержит привод (не показан), шпиндель 1 с патроном, выполненным в виде стакана 2, в котором с возможностью осевого перемещения установлена поджатая в сторону шпинделя 1 с помощью пружины 3 рабочая головка 4 со сменной вставкой, 5 с центральным резьбовым отверстием 6 под ввертываемую ш пильку и двумя сообщающимися посредством отверстия 7 перпендикулярными полостями 8 и 9, в одной 8 из которых установлен поджатый в сторону резьбового отверстия 6 посредством пружины 10 поршень 11 со штоком 12, в другой 9 поршень 13 со штоком 14, который поджат с помошью пружины 15 к оси головки

20 4, а его шток 14 взаимодействует с кольцевой канавкой 16, выполненной в стакане 2.

Шпильковерт снабжен третьи м поршнем 17, расположенным диаметрально противоположно поршню 13, размещенному в перпендикулярной оси полости 9, и выполненным со штоком 8, также взаимодействующим с кольцевой канавкой 16, оба эти поршня 13 и 17 имеют на концах конические поверхности 19 и 20, отверстие 7, сообщающее полости 8 и 9, выполнено соосно оси, поршень 11, размещенный в соосной оси полости 8, имеет жестко закрепленный со стороны шпинделя 1 стержень 21 с конической поверхностью 22 на его конце, взаимодействующей с коническими поверхностями 19 и 20 двух поршней 13 и

17. Стакан 2 снизу закрыт накидной гайкой 23. Концы штоков поршень 11, 13 и

17 выполнены полусферическими.

Перемещение поршня 11 ограничивается гайкой 24, ввернутой в головку 4.

Шпильковерт работает следующим обра4 1 зом.

Вращающийся патрон шпильковерта располагается соосно и приводится в соприкосновение с наживленной шпилькой, при этом сменная вставка 5 навинчивается на шпильку до упора последней в полусферический конец штока 12. Под действием осевого усилия затяжки шток 12 перемещается вверх и конической поверхностью 22 раздвигает конические поверхности 19 и 20 поршней 13 и 17, которые штоками упираются в

gg стенки стакана 2. В таком положении деталей патрона осуществляется ввинчивание шпильки до требуемого момента затяжки.

По достижении заданного момента затяжки шпильковерт отводится от шпильки, при этом стакан 2 перемешается вверх, а головка 4 остается на шпильке. При движении стакана 2 вверх наступает момент, когда кольцевая канавка 16 оказывается

1127759

Составитель И.Лихачева

Редактор А. Шандор Техред И. Верес Корректор И. Эрдейи

Заказ 8816/! 2 Тираж 032 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП сПатент>, r. Ужгород, ул. Проектная, 4 напротив полусферических концов штоков

14 и 18 поршней 13 и 17, которые заходят в эту проточку. При этом стержень 21 перемешается вверх, за счет чего снимается расклинивание шпильки в сменной вставке

5. После этого патрон шпильковерта свинчивается со шпильки, раскручивающейся пружиной шпильковерта (не показан).

Возвращение патрона в исходное сос.тояние происходит в следующем порядке.

При .ввинчивании шпильки снимается воздействие ее торца на полусферический конец штока 12, затем последний пружиной 10 отжимается вниз -до упора в гайку 24, а поршни 13 и 17 пружинами 15 перемещаются к оси головки 4, а штоки 14 и 18 выходят из кольцевой канавки 16, после чего головка 4 пружиной 3 отжимается вверх до упор а в дно ста ка на 2.

Преимущества предлагаемой конструкции шпильковерта, по сравнению с известной, заключаются в упрощении конструкции и повышении надежности работы патрона, а также в снижении затрат на его изготовление и эксплуатацию.
